Fr-10
Carte mère MS-7752

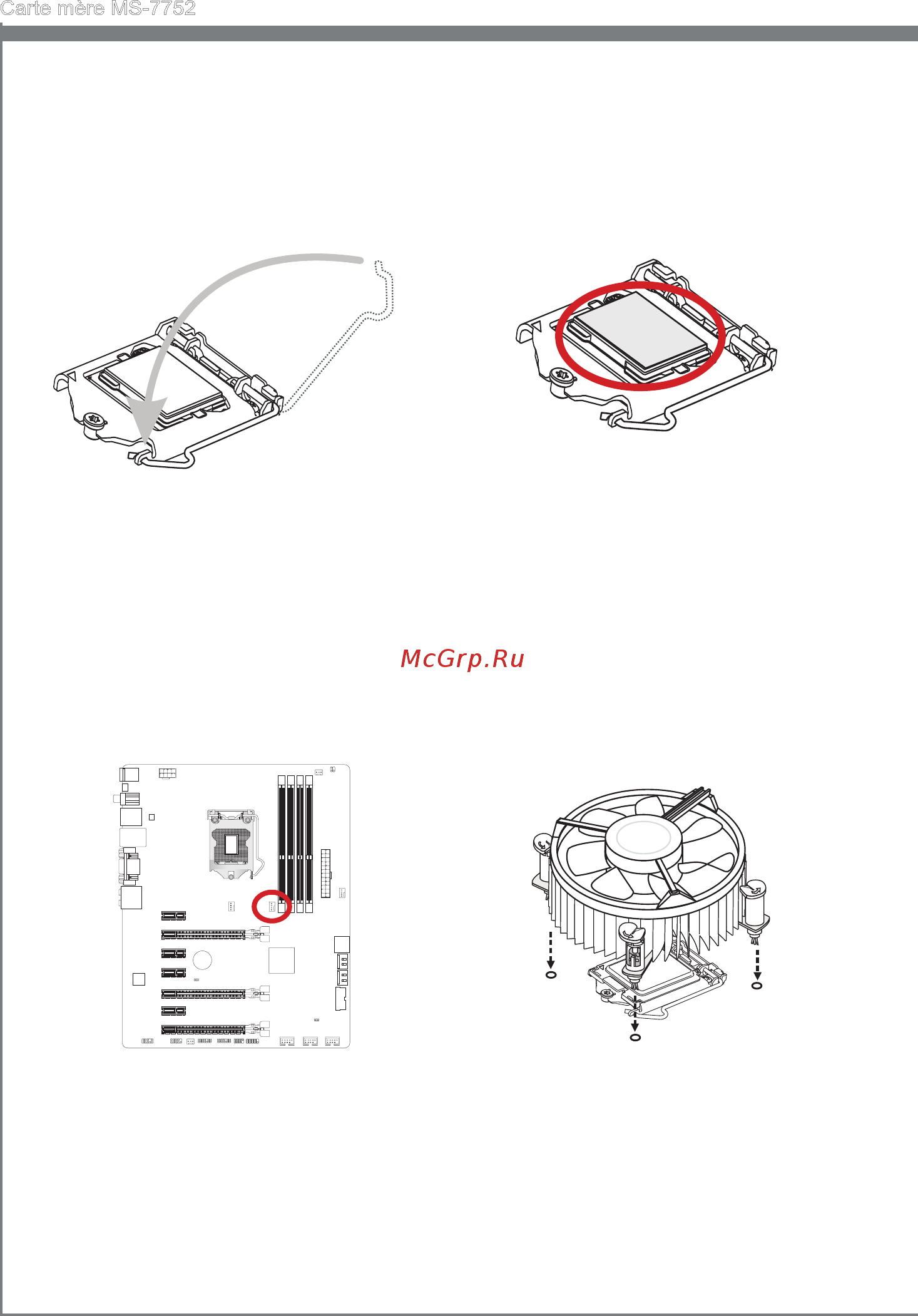

Inspectez le CPU s’l est ben posé
dans le socket. Appuyez le lever et
verroullez-le sous l’onglet de réten-
ton.
5. Régulèrement étendez une couche
ne d’endut thermque (ou une
bande thermque) sur le haut du
CPU, pour amélorer la dsspaton
de la chaleur et protéger le CPU de
la surchaue.
6.
Localsez le connecteur de ventla
-
teur de CPU sur la carte mère.
7. Placez le ventlateur sur la carte
mère avec les ls vers le connecteur
et les crochets adaptés aux trous sur
la carte mère.
8.
