Ru-3
Русский
разрешения 2560x1600 @ 60Гц
(**Данная материнская плата поддерживает функцию dual-dsplay (два
дисплея) с помощью любых двух графических портов вывода (HDMI+VGA,
VGA+Thunderbolt или Thunderbolt+HDMI)
Разъемы на плате
3x разъема USB 2.0
1x разъем USB 3.0
1x разъем последовательного порта
1x разъем модуля TPM
1x аудиоразъем на передней панели
1x разъем датчика открывания корпуса
1x разъем Voce Gene (дополнительно)
1x разъем панели MultConnect (дополнительно)
1x набор разъемов V-Check Ponts (дополнительно)

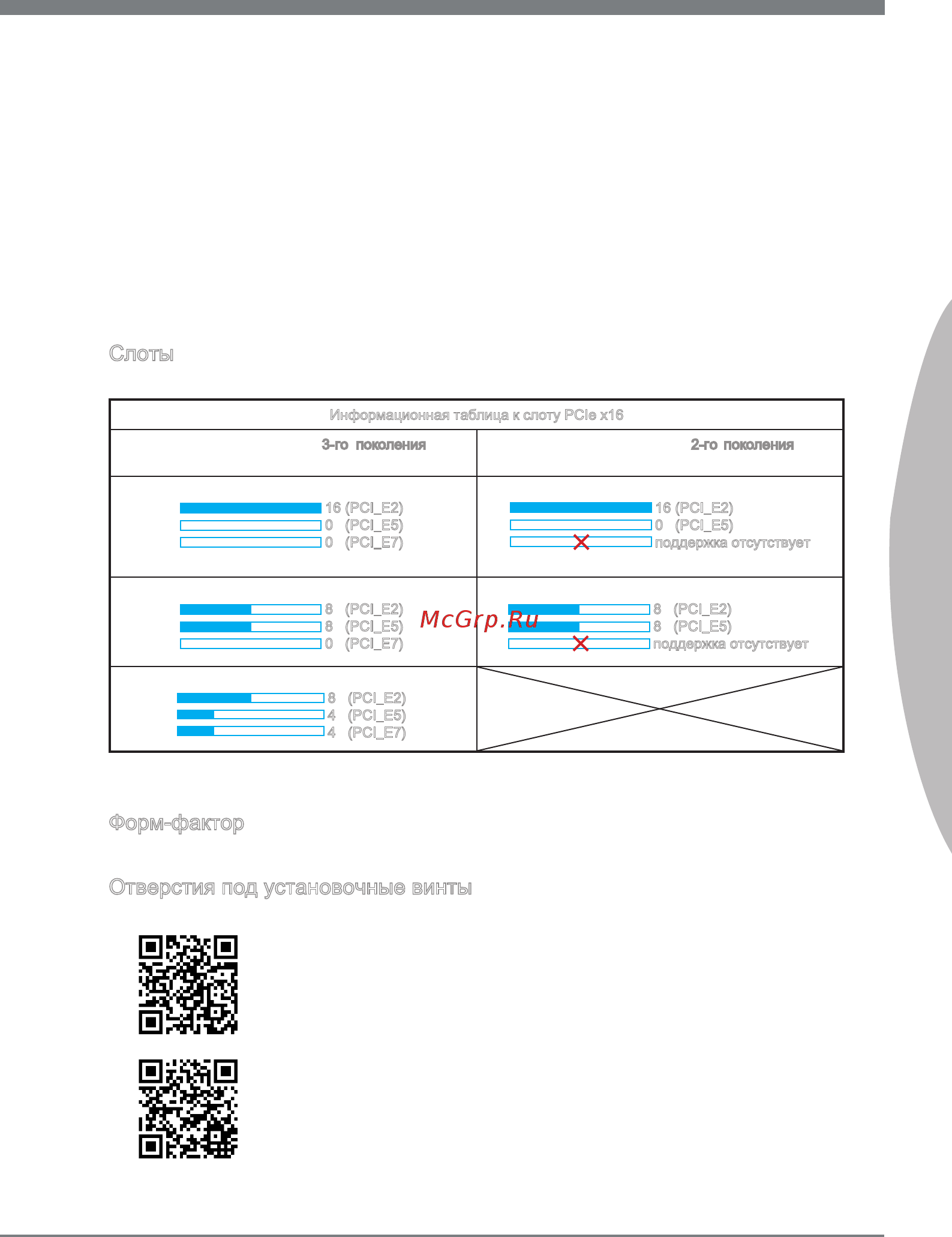

Слоты
3x слот PCIe 3.0 x16
Информационная таблица к слоту PCIe x16
При установке процессоров 3-го поколения Intel
®
Core™ 7/ Core™ 5/ Core™ 3/ Pentum
®
/ Celeron
®
При установке процессоров 2-го поколения Intel
®
Core™ 7/ Core™ 5/ Core™ 3/ Pentum
®
/ Celeron
®
16/0/0
16 (PCI_E2)
0 (PCI_E5)
0 (PCI_E7)
16/0/X
16 (PCI_E2)
0 (PCI_E5)
поддержка отсутствует
8/8/0
8 (PCI_E2)
8 (PCI_E5)
0 (PCI_E7)
8/8/X
8 (PCI_E2)
8 (PCI_E5)
поддержка отсутствует
8/4/4
8 (PCI_E2)
4 (PCI_E5)
4 (PCI_E7)
4x слот PCIe 2.0 x1
Когда слот PCI_E4 установлено, слот PCI_E3 не будет действовать.
Форм-фактор
ATX (30.5 см X 24.4 см)
Отверстия под установочные винты
9x отверстий для крепления
Последние сведения о поддержке ЦП см. на веб-странице
http://www.ms.com/servce/cpu-support
Дополнительные сведения о совместимых компонентах см. на
веб-странице
http://www.ms.com/servce/test-report
Помощь в приобретении дополнительных аксессуаров и поиске номера изделия
можно найти по адресу
http://www.ms.com/ndex.php
-
■
-
-
-
-
-
-
-
-
-
■
■
-
■
■
