De-27
Deutsch
LED Statusanzege

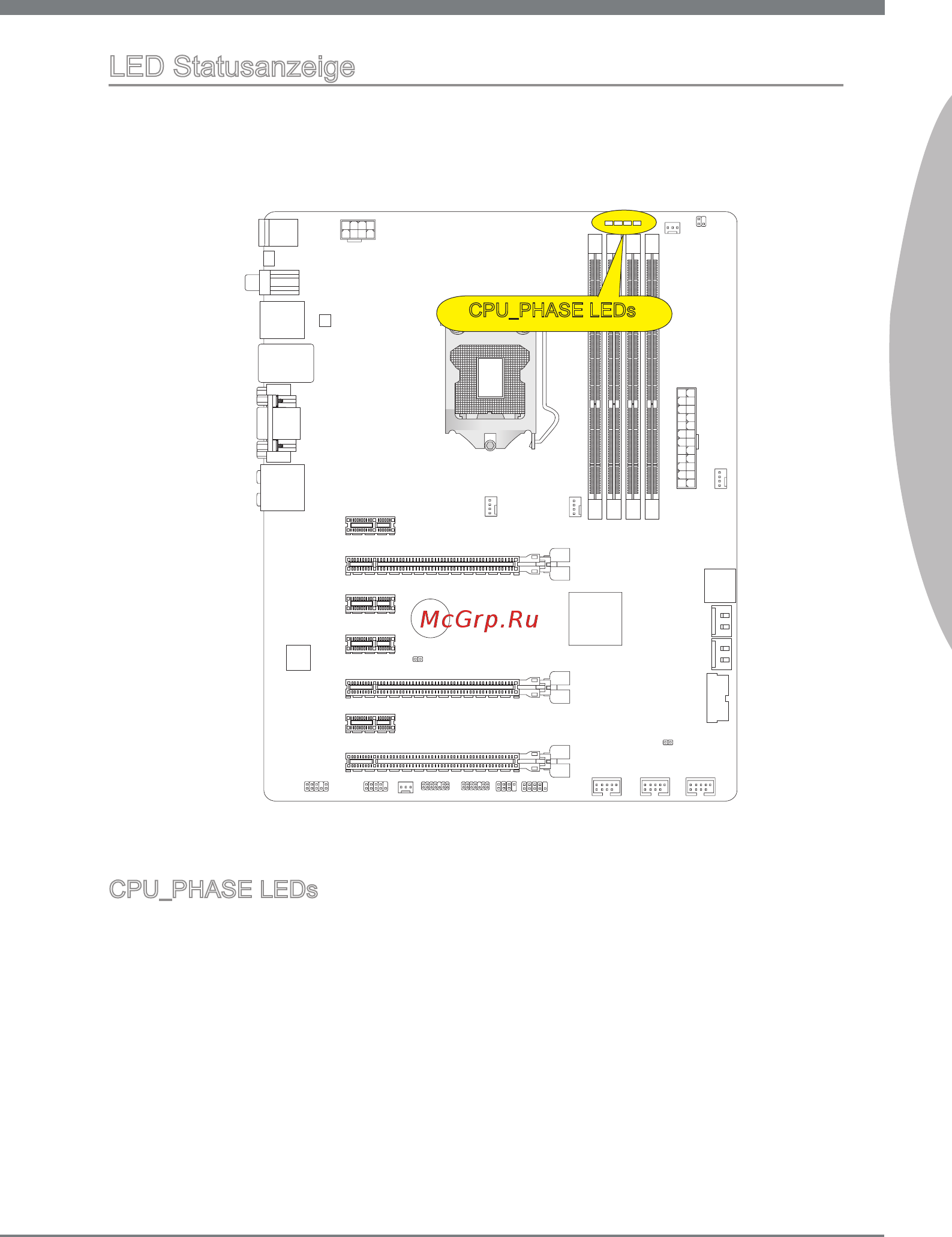

CPU_PHASE LEDs
Dese LEDs leuchten abhängg von der CPU-Last. Je höher de Phasenanzahl, desto
höher st der Stromzuuss zum Prozessor.
CPU_PHASE LEDs
