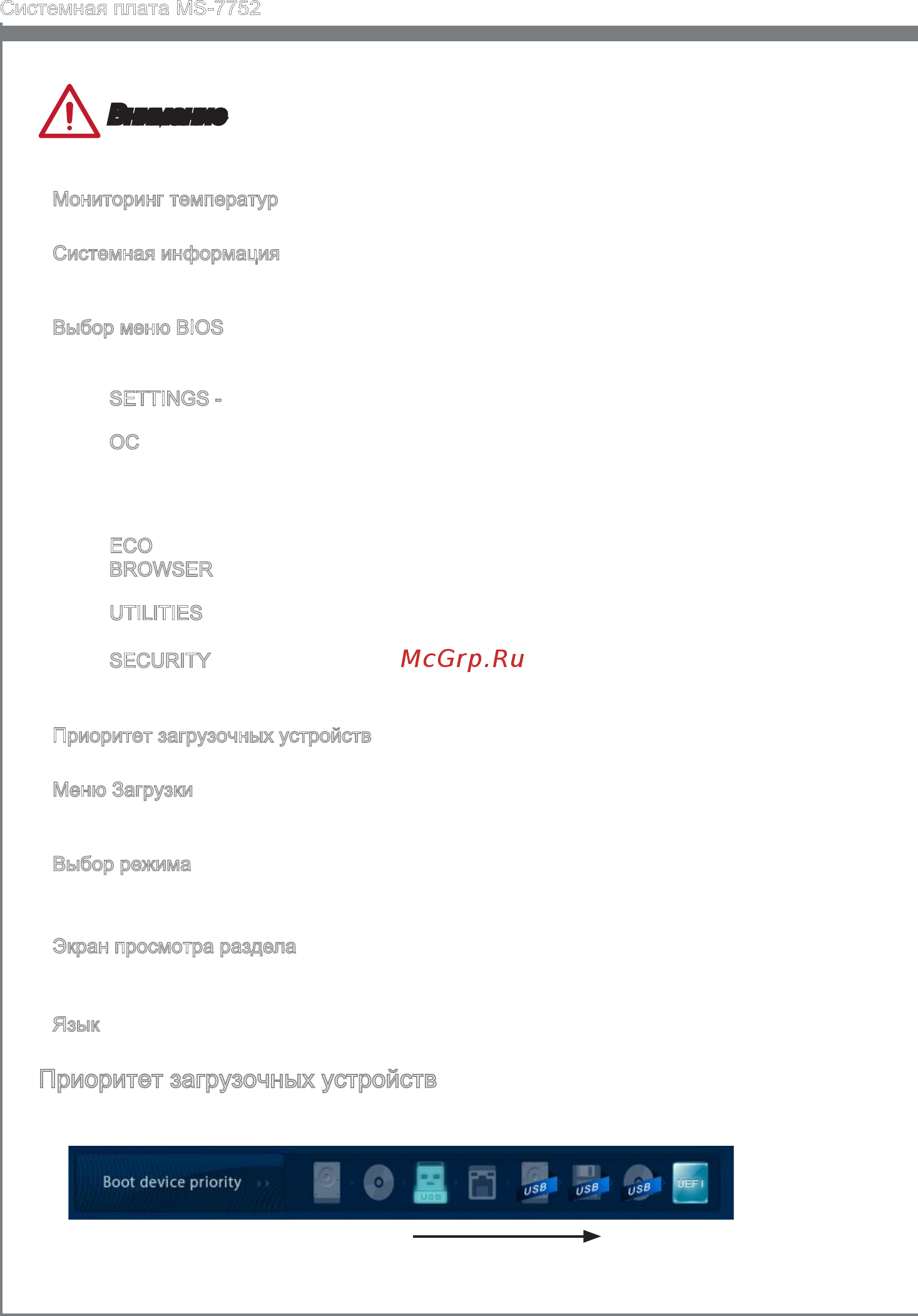

![MSI Z77A-G45 THUNDERBOLT [168/180] Внимание](/views2/1208979/page168/bga8.png)
Ru-30
Системная плата MS-7752
Внимание
Изображения в данном руководстве приводятся исключительно в качестве при-
мера и могут отличаться от фактических.
Мониторинг температур
Данный блок показывает температуру процессора и материнской платы.
Системная информация
Данный блок показывает время, дату, наименование ЦП, частоту ЦП, частоту
памяти, емкость памяти и версию BIOS.
Выбор меню BIOS
Данные блоки служат для выбора элементов меню BIOS. Доступны следующие
опции:
SETTINGS - В данном меню указывают параметры настройки для функ-
ций микропроцессора, загрузочного устройства.
OC - Данное меню содержит элементы настройки частоты и напряжения.
При увеличении частоты повышается производительность системы,
однако повышение частоты и нагревание приводят к нестабильности
системы; обычным пользователям не рекомендуется выполнять разгон
системы.
ECO - Данное меню связано с параметрами энергосбережения.
BROWSER - Данная функция служит для входа в веб-обозреватель MSI
Wnk.
UTILITIES - В данном меню содержатся утилиты для резервирования и
обновления.
SECURITY - Меню «безопасность» служит для защиты от внесения изме-
нений в параметры настройки без разрешения. Эти защитные функции
можно использовать для защиты системы.
Приоритет загрузочных устройств
Для изменения приоритетности загрузки передвиньте пиктограммы устройств.
Меню Загрузки
Эта кнопка служит для входа в меню загрузки. Щелкните на элементе для немед-
ленной загрузки системы с выбранного устройства.
Выбор режима
Данная функция позволяет загрузить прессеты с настройками энергосбережения
или разгона.
Экран просмотра раздела
В данном разделе указаны параметры настройки BIOS и информация для
настройки.
Язык
Позволяет выбрать язык для настройки BIOS.
Приоритет загрузочных устройств
В этой строке отображается приоритет загрузочных устройств. Светлыми пиктог-
раммами показаны доступные устройства.
Высокий приоритет
Низкий приоритет
Для установки приоритет загрузки щелкните на пиктограмме и перетащите ее
влево или вправо.
▶
▶
▶
■
■
■
■
■
■
▶
▶
▶
▶
▶
