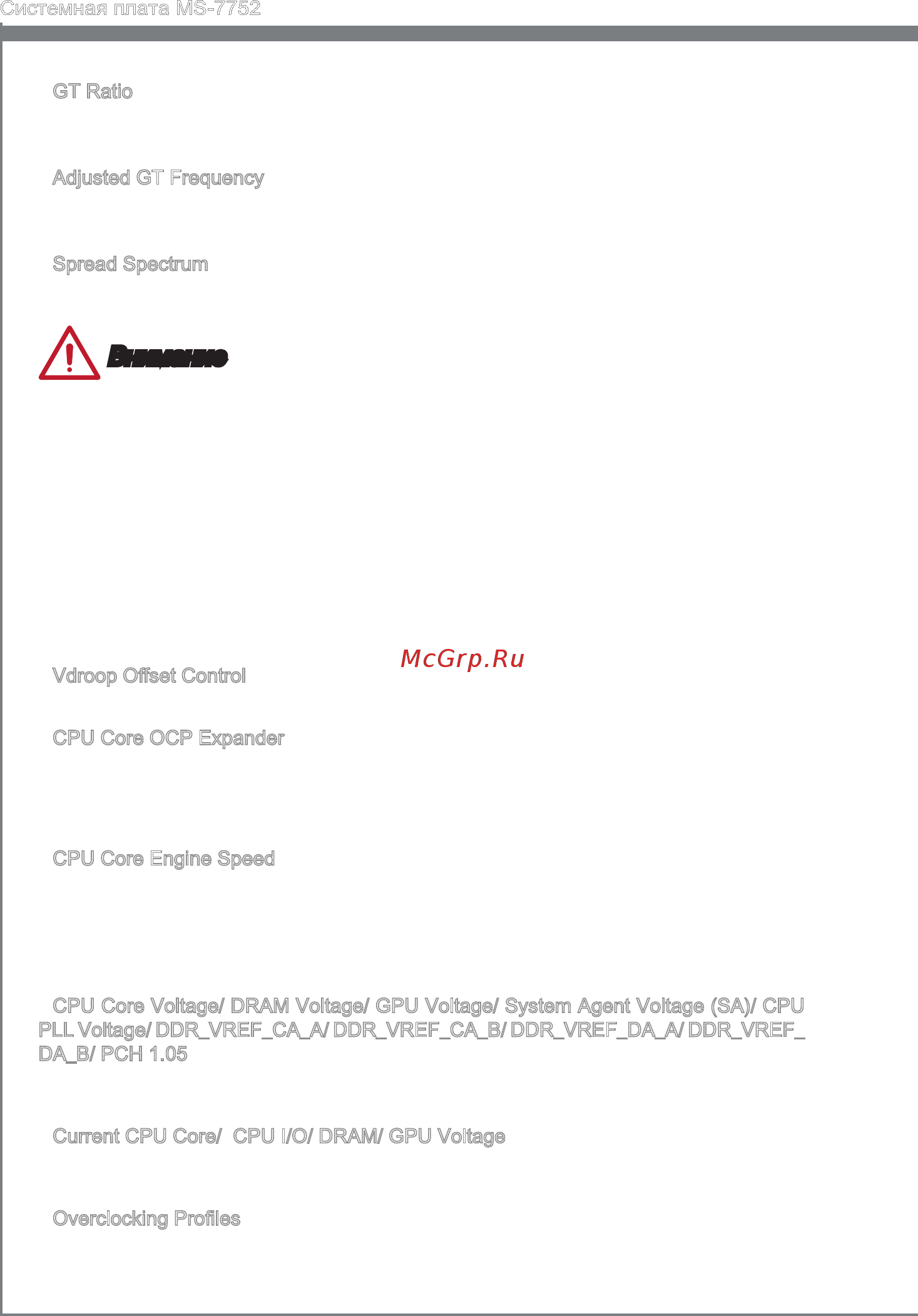

Ru-36
Системная плата MS-7752
GT Rato
Эта настройка контролирует отношение тактовой частоты видеокарты,чтобы она
работает в разных сочетаниях частот.
Adjusted GT Frequency
Этот пункт показывает текущую частоту встроенного графического ядра.Только
для чтения..
Spread Spectrum
Эта функция снижает помехи EMI (Electromagnetc Interference), генерируемые
сглаженными импульсами модуляционного тактового генератора.
Внимание
Если проблемы с помехами отсутствуют, оставьте значение [Dsabled] (Выкл.)
для лучшей стабильности и производительности. Однако, если возникают
электромагнитные помехи, включите параметр Spread Spectrum для их умень-
шения.
Чем больше значение Spread Spectrum, тем ниже будет уровень электромаг-
нитных помех, но система станет менее стабильной. Для выбора подходящего
значения Spread Spectrum сверьтесь со значениями уровней электромагнит-
ных помех, установленных законодательством.
Не забудьте запретить использование функции Spread Spectrum, если вы «раз-
гоняете» производительность системной платы. Это необходимо, так как даже
небольшой дребезг сигналов тактового генератора может привести к отказу
«разогнанного» процессора.
Vdroop Oset Control
Этот пункт используется для выбора режима VDroop Oset control.
CPU Core OCP Expander
Данный элемент служит для расширения порога срабатывания защиты про-
цессора по силе тока. Чем больше номер фазы питания, тем выше надежность
потока энергии, который подается к процессору. Рекомендуется очень осторож-
но изменять напряжение процессора в случае необходимости.
CPU Core Engne Speed
Этот элемент позволяет увеличить частоту работы ШИМ для стабилизации
напряжения питания процессора и минимизации уровня пульсаций. Увеличение
частоты работы ШИМ приводит к повышению температуры МОП-транзистора.
Перед увеличением значения рекомендуется убедиться в том, что система
охлаждения подготовлена к работе с МОП-транзистором.
CPU Core Voltage/ DRAM Voltage/ GPU Voltage/ System Agent Voltage (SA)/ CPU
PLL Voltage/ DDR_VREF_CA_A/ DDR_VREF_CA_B/ DDR_VREF_DA_A/ DDR_VREF_
DA_B/ PCH 1.05
Эти пункты позволяют регулировать напряжение процессора, памяти, графичес-
кого процессора и набора микросхем.
Current CPU Core/ CPU I/O/ DRAM/ GPU Voltage
Данные параметры показывают текущее напряжение процессора/ DRAM /графи-
ческого процессора. Это значение нельзя изменять.
Overclockng Proles
Нажмите <Enter> для входа в подменю.
▶
▶
▶
•
•
•
▶
▶
▶
▶
▶
▶
