Ru-12
Системная плата MS-7752

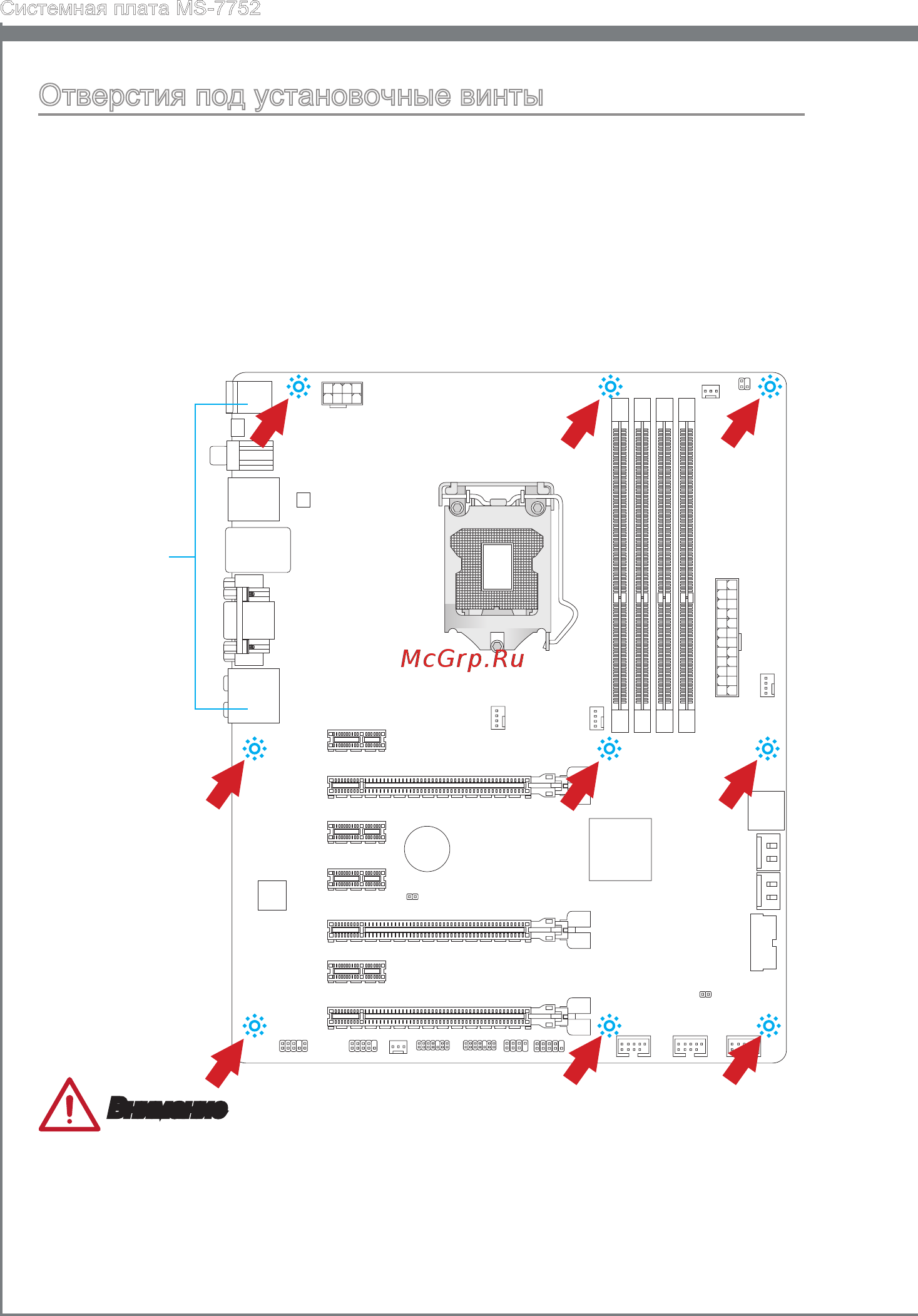

Отверстия под установочные винты
Для установки материнской платы на монтажной плате системного блока сна-
чала установите необходимые установочные стойки. Если в комплект поставки
системного блока входит задняя панель ввода-вывода, замените ее задней
панелью ввода-вывода, которая поставляется с материнской платой. Задняя
панель ввода-вывода без труда устанавливается в системном блоке компьютера
без применения винтов. Совместите установочные стойки монтажной платы с от-
верстиями под установочные винты на материнской плате и закрепите материн-
скую плату винтами, которые поставляются вместе с системным блоком. Ниже
показано расположение отверстий под установочные винты. Дополнительную
информацию см. в руководстве к системному блоку.
Внимание
Положите материнскую плату на ровную и чистую поверхность.
Во избежание повреждения материнской платы, закрепляйте электронные
компоненты на установочных стойках, избегая их соприкосновения с систем-
ным блоком.
Проверьте надежность крепления всех металлических компонентов на мате-
ринской плате или внутри системного блока. Незакрепленные детали могут
привести к короткому замыканию материнской платы.
•
•
•
Разъемы ввода-вывода должны
быть направлены в сторону задней
панели системного блока. Совмес-
тите их с отверстиями на задней
панели ввода-вывода.
