Ru-27
Русский

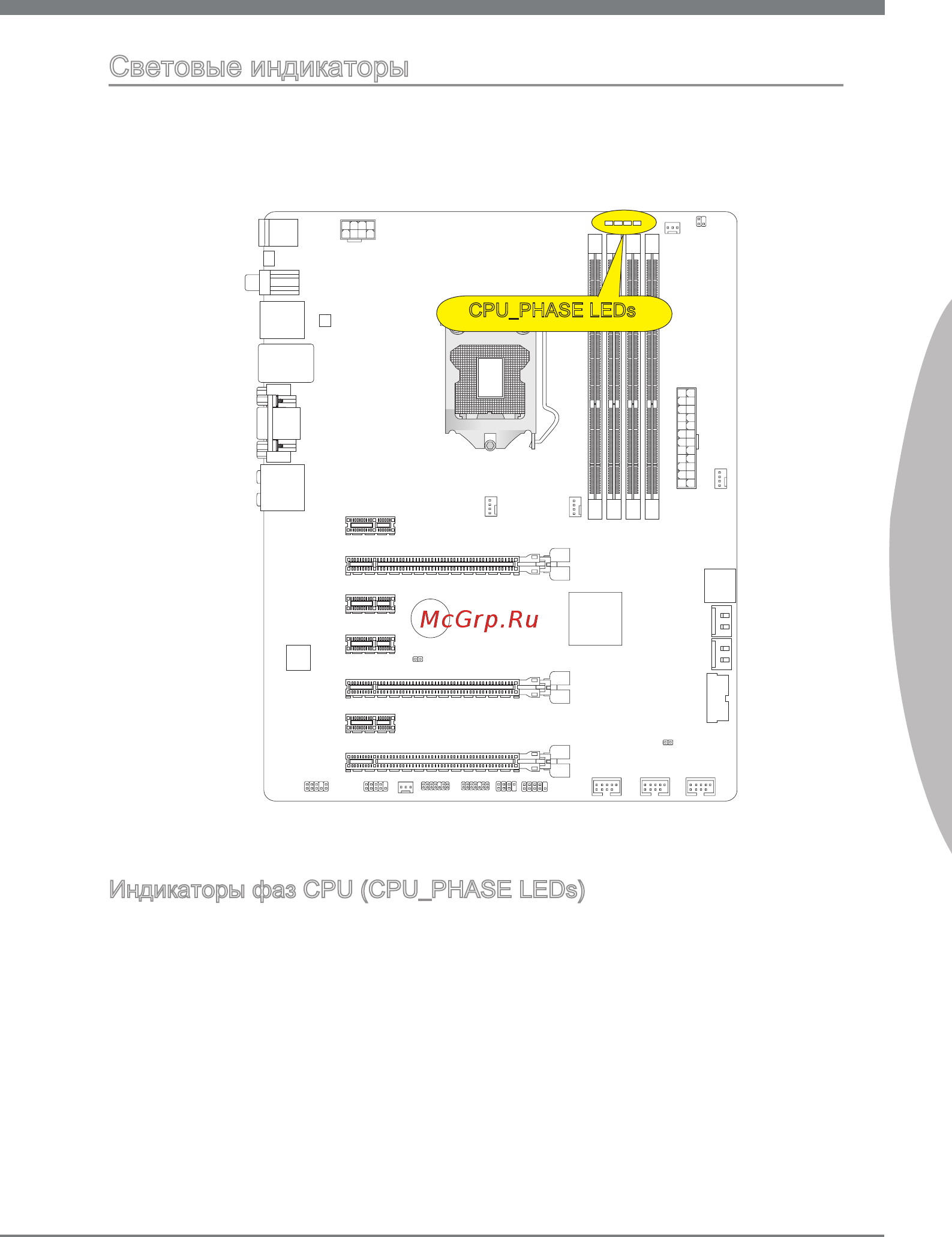

Световые индикаторы
Индикаторы фаз CPU (CPU_PHASE LEDs)
Эти индикаторы реагируют на уровень загрузки CPU. Большее количество фаз
делает питание процессора более стабильным.
CPU_PHASE LEDs
