Fr-27
Franças

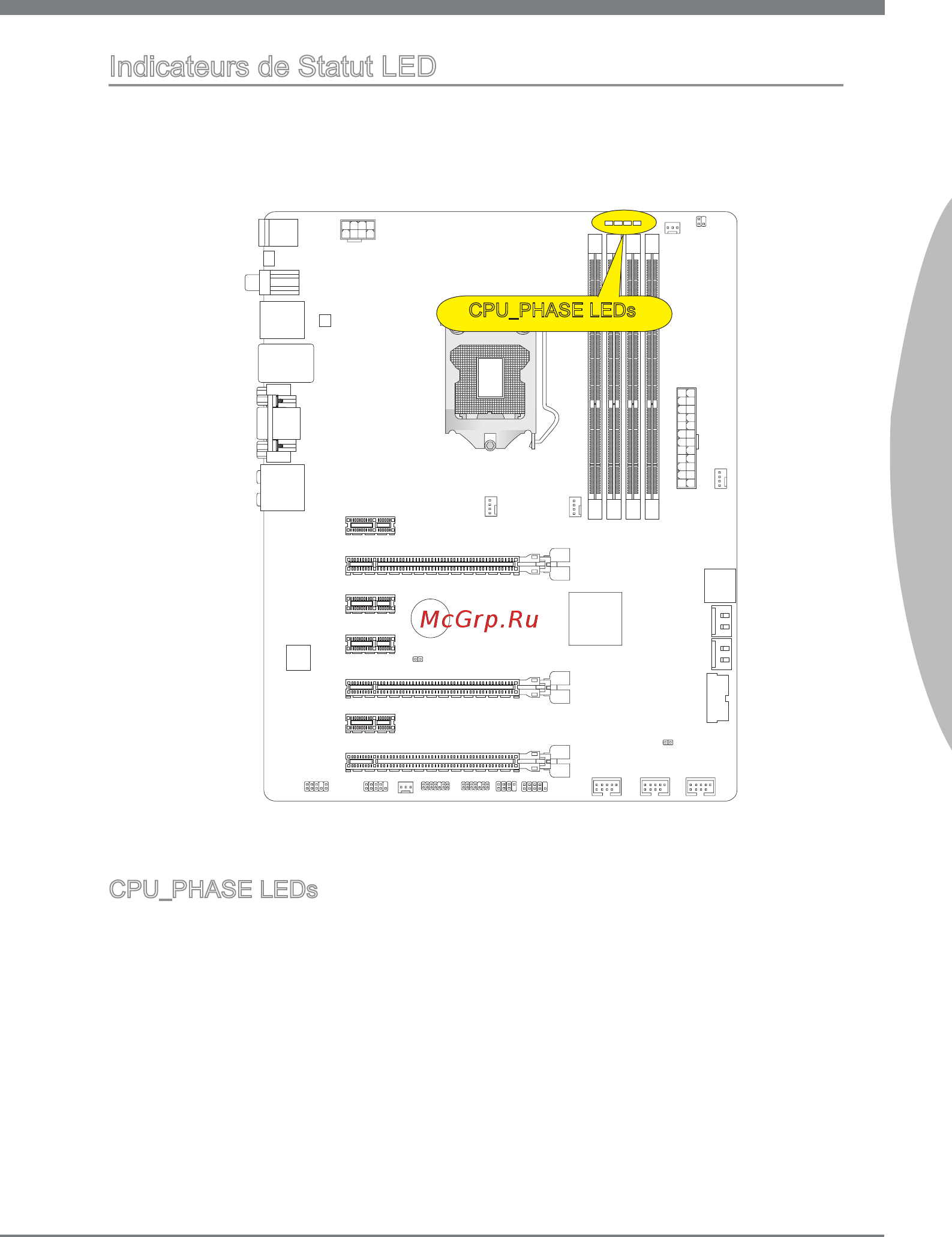

Indcateurs de Statut LED
CPU_PHASE LEDs
Ces LEDs changent selon le chargement du CPU. Plus haut est le nombre de phase
d’almentaton, plus able est l’almentaton vers le processeur.
CPU_PHASE LEDs
