Ru-6

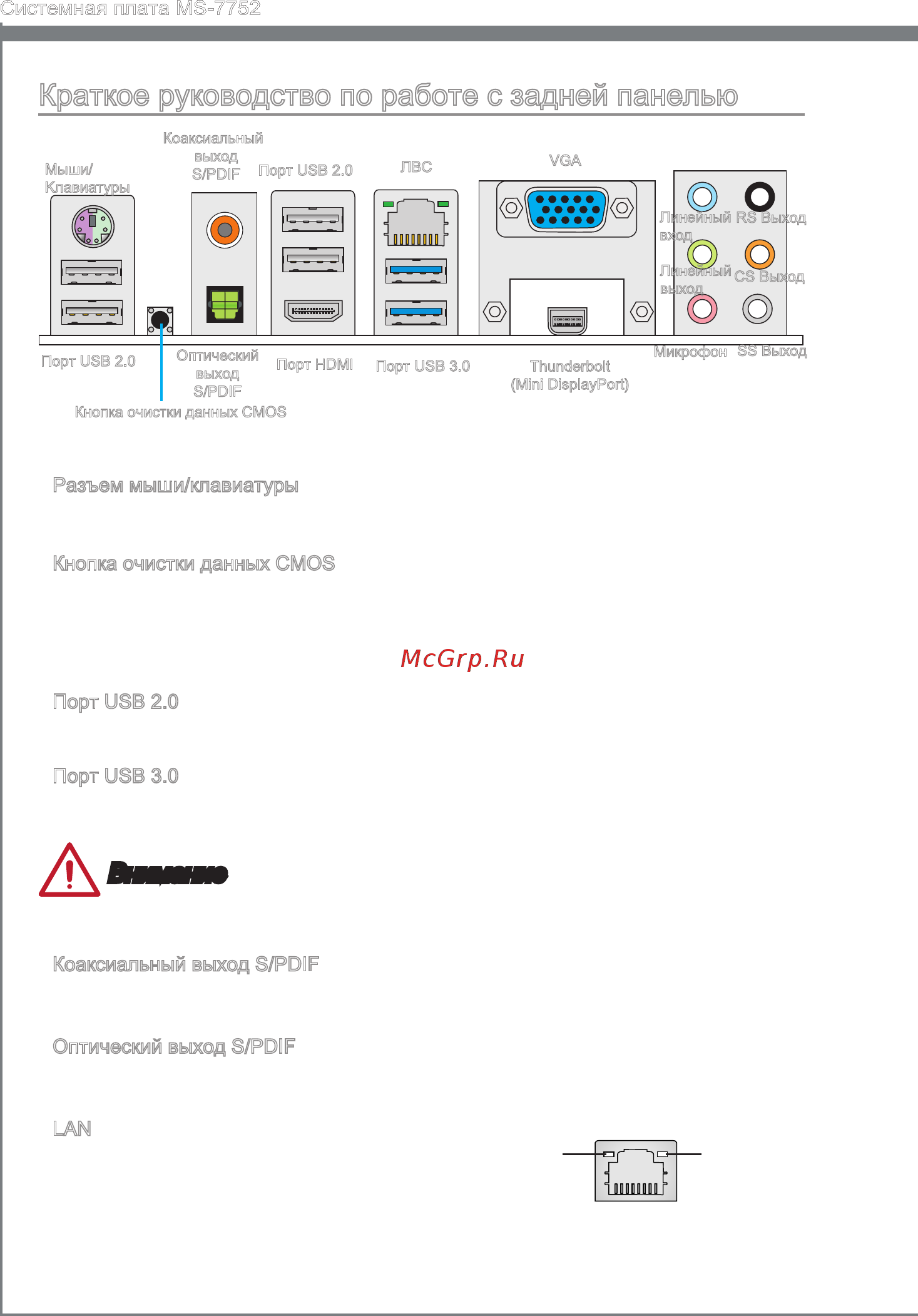

Системная плата MS-7752
Краткое руководство по работе с задней панелью
Разъем мыши/клавиатуры
Комбинированный разъем DIN PS/2
®
для подключения мыши/клавиатуры с
интерфейсом PS/2
®
.
Кнопка очистки данных CMOS
На плате установлена CMOS-память с питанием от внешней батареи, храня-
щая данные о конфигурации системы. С помощью памяти CMOS операционная
система (ОС) автоматически загружается каждый раз при включении. Если у вас
возникает необходимость сбросить конфигурацию системы (очистить данные
CMOS), воспользуйтесь этой кнопкой.
Порт USB 2.0
Порт USB 2.0 предназначен для подключения USB 2.0-устройств, таких как кла-
виатура, мышь и другие USB 2.0-совместимые устройства.
Порт USB 3.0
Порт USB 3.0 обратно совместим с устройствами USB 2.0. Поддержка передачи
данных со скоростью до 5 Гб/с (SuperSpeed).
Внимание
Для использования устройств USB 3.0 их следует подключать к порту USB 3.0.
Используемый USB-кабель должен быть совместим со стандартом USB 3.0.
Коаксиальный выход S/PDIF
Разъем S/PDIF (цифровой интерфейс Sony/Phlps) предназначен для передачи
цифрового аудио на внешние громкоговорители через коаксиальный кабель.
Оптический выход S/PDIF
Разъем S/PDIF (цифровой интерфейс Sony/Phlps) предназначен для передачи
цифрового аудио на внешние громкоговорители через оптоволоконный кабель.
LAN
Стандартный разъем RJ-45 для подключения
к локальной вычислительной сети (LAN).
▶
▶
▶
▶
▶
▶
▶
Оптический
выход
S/PDIF
Линейный
вход
Линейный
выход
Микрофон
RS Выход
CS Выход
SS Выход
Порт USB 3.0
Кнопка очистки данных CMOS
ЛВС
Мыши/
Kлавиатуры
Порт USB 2.0
Порт HDMI
Порт USB 2.0
Коаксиальный
выход
S/PDIF
VGA
Thunderbolt
(Mn DsplayPort)
Желтый Зеленый/
Оранжевый
