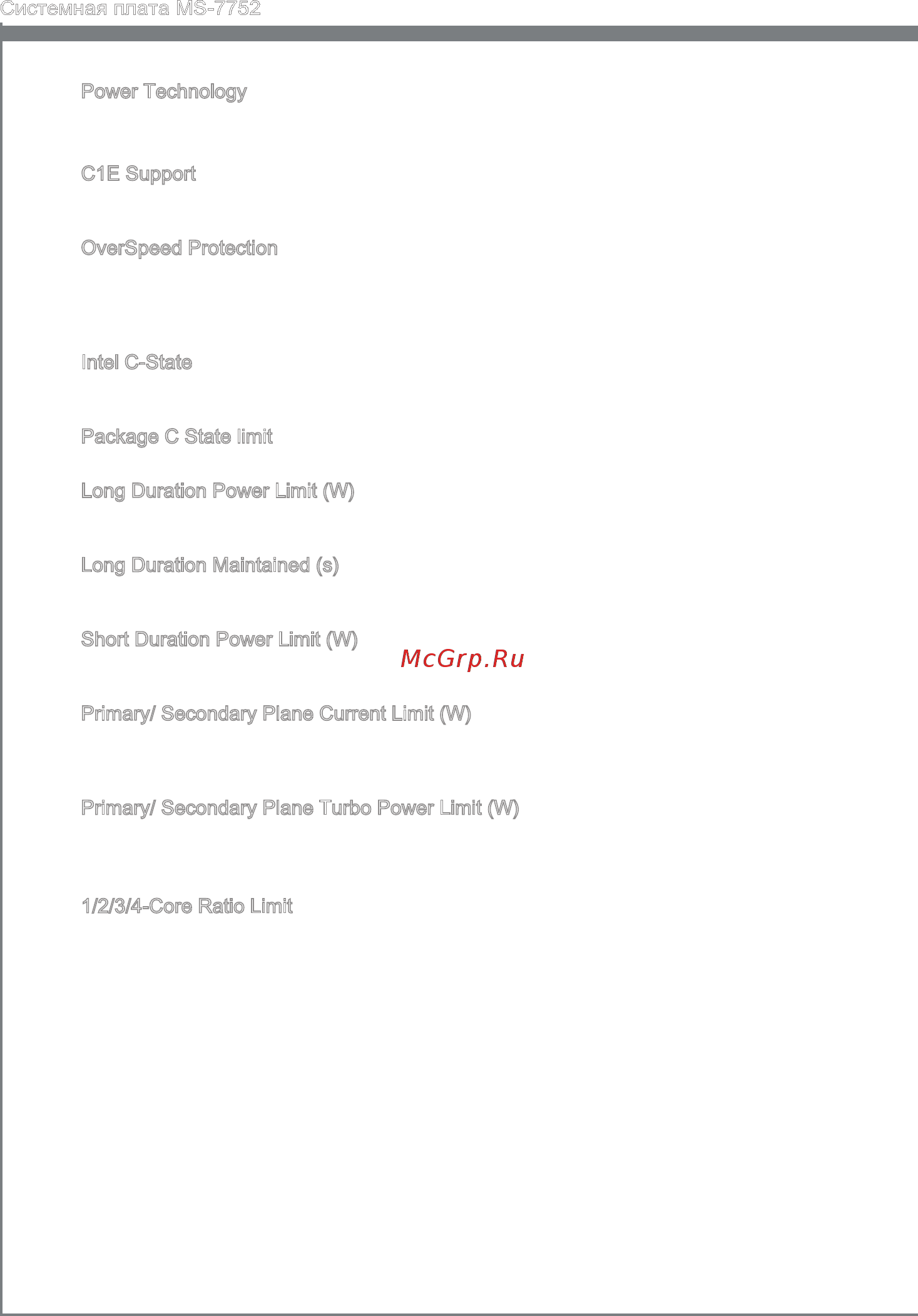

Ru-38
Системная плата MS-7752
Power Technology
Данный параметр позволяет установить режим работы технологии Intel
Dynamc Power.
C1E Support
При включении данной опции снижается энергопотребление процессора при
простое. Не все процессоры поддерживают функцию Enhanced Halt (С1Е).
OverSpeed Protecton
Контролирует вычислительную нагрузку и энергопотребление ЦП; при превы-
шении определенного уровня процессор автоматически понижает тактовую
частоту. При выполнении разгона системы рекомендуется отключать данную
функцию.
Intel C-State
C-state — это технология управления питанием, при которой значительно
сокращается энергопотребление процессора при простое системы.
Package C State lmt
Данный параметр позволяет выбрать режим C-state.
Long Duraton Power Lmt (W)
Данный параметр используется для установки максимального TDP процессо-
ра для длительной работы.
Long Duraton Mantaned (s)
В данном поле указывается максимальное время работы процессора с огра-
ничением мощности при длительном ускорении.
Short Duraton Power Lmt (W)
В данном поле устанавливается предельная мощность TDP при кратковре-
менном ускорении.
Prmary/ Secondary Plane Current Lmt (W)
Данные параметры позволяют регулировать порог срабатывания защиты
процессора по току (первичный предел)/ GPU (вторичный предел) для коэф-
фициента разгона графического процессора.
Prmary/ Secondary Plane Turbo Power Lmt (W)
Данные параметры позволяют регулировать ограничение по мощности разго-
на процессора (первичный предел)/ GPU (вторичный предел) для коэффици-
ента разгона графического процессора.
1/2/3/4-Core Rato Lmt
Данные параметры отображают ограничение ускорения тактовой частоты
процессора в системе 1/2/3/4 ядра.
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
