En-27
Englsh

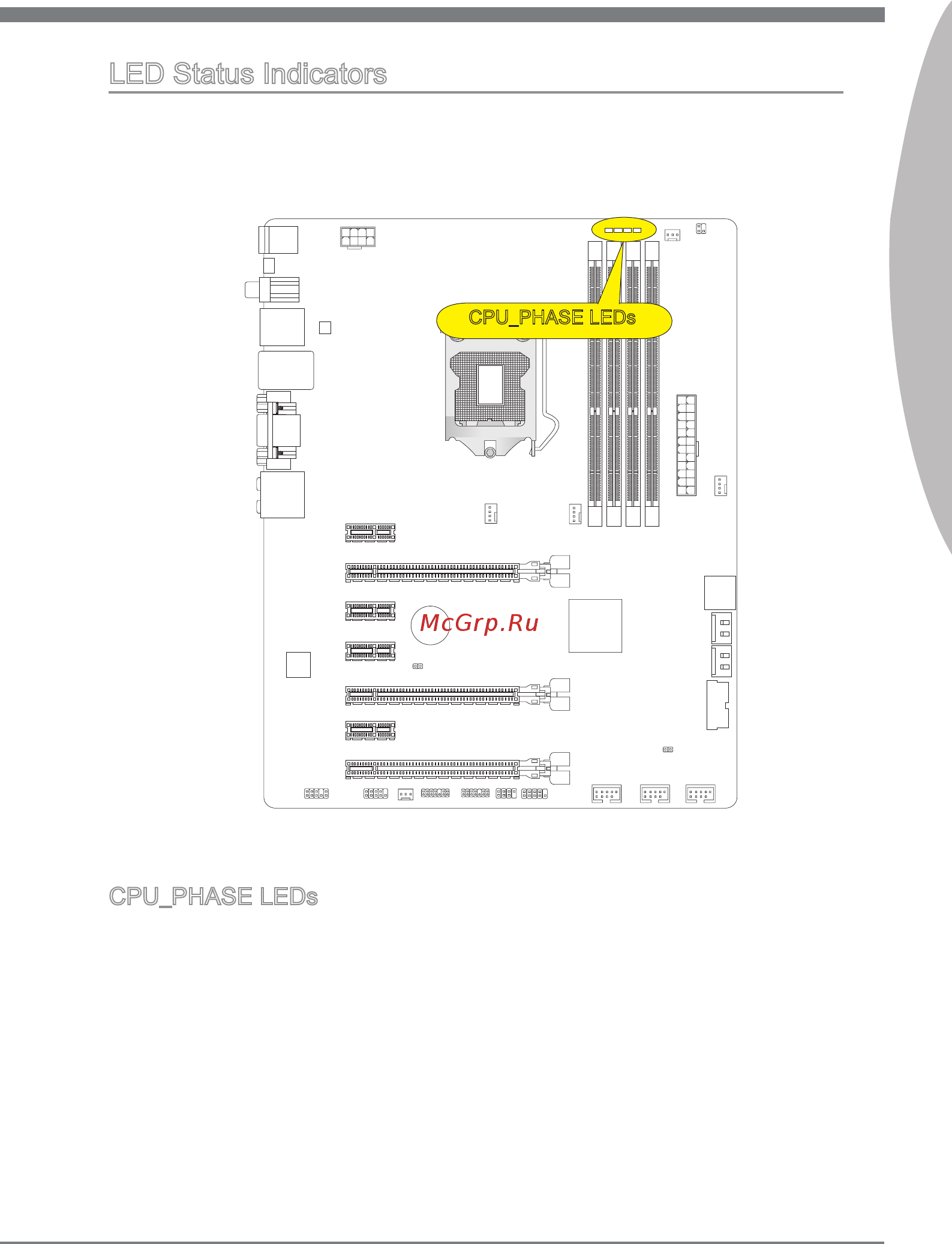

LED Status Indcators
CPU_PHASE LEDs
These LEDs wll change accordng to CPU loadng. The hgher the power phase number,
the more relable the power ow to the processor.
CPU_PHASE LEDs
