Ru-8
Системная плата MS-7752
ЦП (центральный процессор)

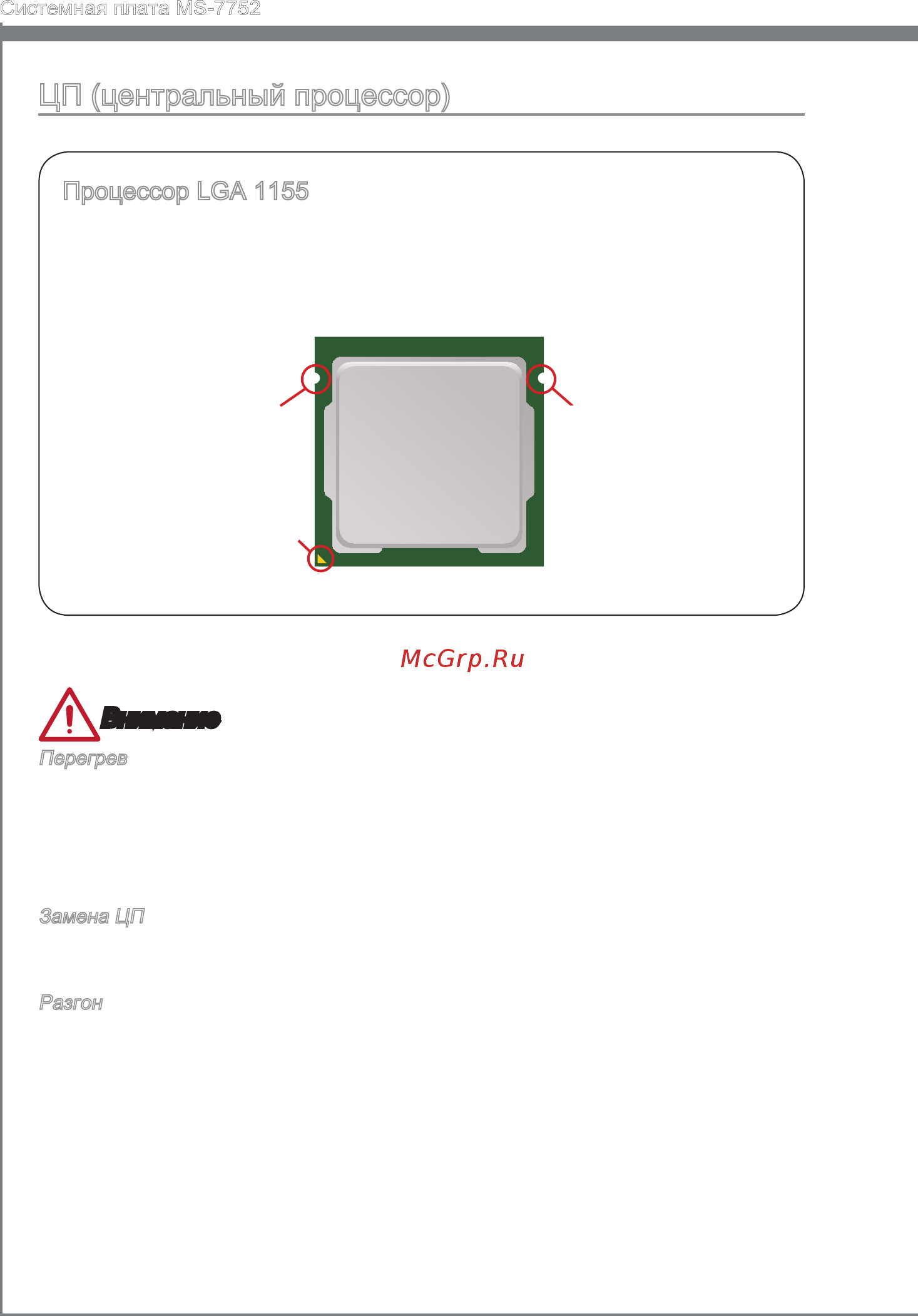

Процессор LGA 1155
На поверхности процессора LGA 1155 имеются два знака совмещения и жел-
тый треугольник для правильной установки процессора относительно мате-
ринской платы. Желтый треугольник указывает на контакт 1
Ключ совмещения
Желтый треугольник
указывает на контакт 1
Ключ совмещения
Внимание
Перегрев
Перегревание может привести к серьезному повреждению процессора и мате-
ринской платы. Всегда проверяйте работоспособность вентилятора для защиты
процессора от перегревания. При установке вентилятора нанесите ровный слой
термопасты (или термоленту) между ЦП и вентилятором для увеличения тепло-
передачи.
Замена ЦП
При замене процессора всегда отключайте блок питания системы и вынимайте
шнур питания из розетки, чтобы избежать повреждения процессора.
Разгон
Эта системная плата разработана с учетом возможности разгона. Перед выпол-
нением разгона системы убедитесь в том, что все компоненты системы смогут
выдержать разгон. Производитель не рекомендует использовать параметры,
выходящие за пределы технических характеристик устройств. Гарантия MSI не
распространяется на повреждения и другие возможные последствия ненадлежа-
щей эксплуатации и несоблюдения технических характеристик изделия.
