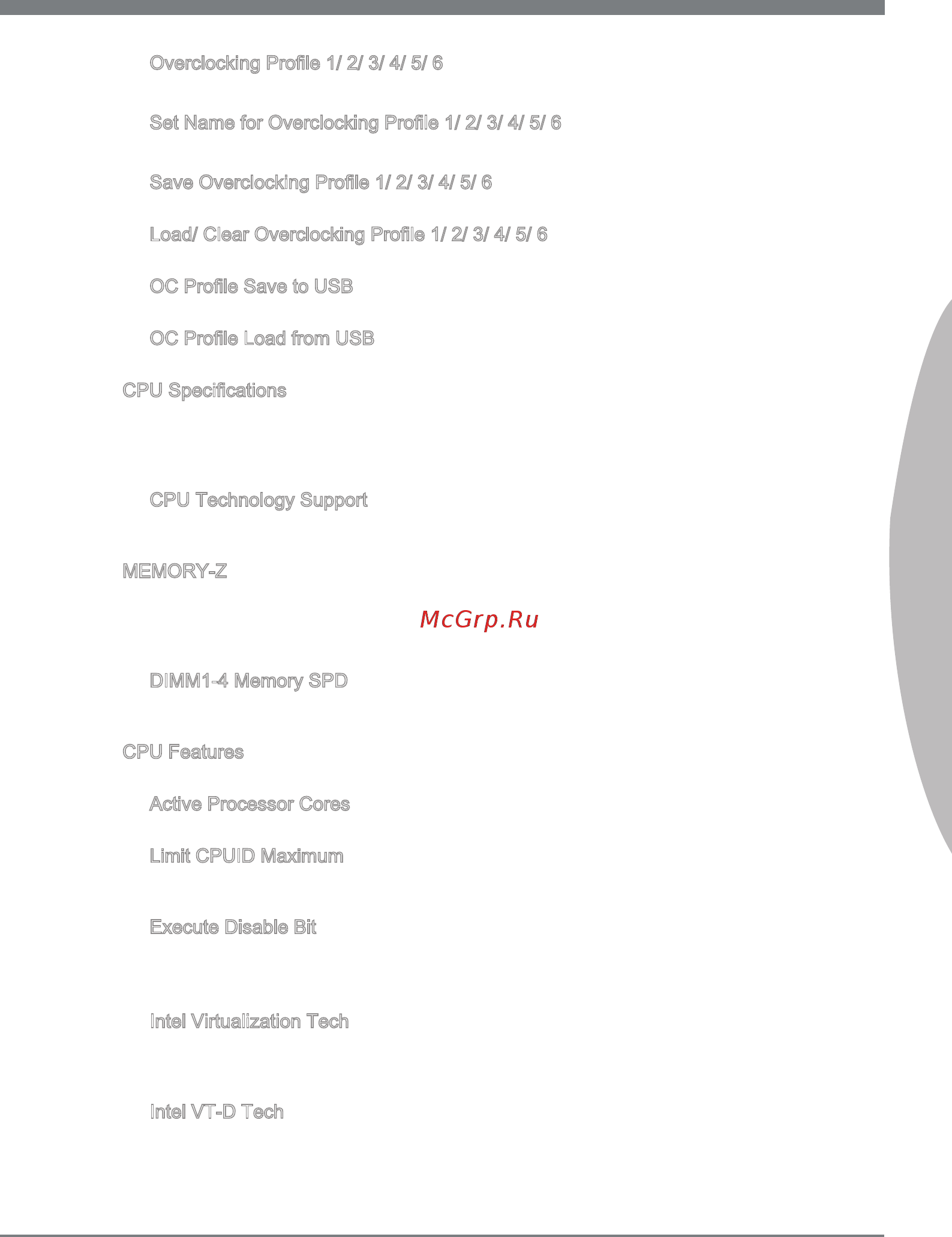

Ru-37
Русский
Overclockng Prole 1/ 2/ 3/ 4/ 5/ 6
Нажмите <Enter> для входа в подменю.
Set Name for Overclockng Prole 1/ 2/ 3/ 4/ 5/ 6
Задайте имя в данном поле.
Save Overclockng Prole 1/ 2/ 3/ 4/ 5/ 6
Сохранение текущих параметров разгона для выбранного профиля в ПЗУ.
Load/ Clear Overclockng Prole 1/ 2/ 3/ 4/ 5/ 6
Загрузка/ Удаление сохраненных в ПЗУ параметров профиля.
OC Prole Save to USB
Сохранение текущих параметров разгона на флэш-накопителе.
OC Prole Load from USB
Загрузка сохраненных параметров настройки с флэш-накопителя.
CPU Speccatons
Нажмите <Enter> для входа в подменю. В этом подменю выделены все основные
характеристики процессора. Информация зависит от модели и доступна только
для чтения. Для просмотра этой информации в любое время нажмите на кнопку
[F4]. Нажмите <Enter> для входа в подменю.
CPU Technology Support
Нажмите <Enter> для входа в подменю. В данном подменю отображаются
функции, установленные в процессоре. Эти значения нельзя изменять.
MEMORY-Z
Нажмите <Enter> для входа в подменю. В этом подменю выделены все парамет-
ры настройки и режимы синхронизации модулей DIMM. Эта информация зависит
от модели и доступна только для чтения. Для просмотра этой информации в
любое время нажмите на кнопку [F5]. Нажмите <Enter> для входа в подменю.
DIMM1-4 Memory SPD
Нажмите <Enter> для входа в подменю. Это подменю показывает информа-
цию об установленных модулях памяти.
CPU Features
Нажмите <Enter> для входа в подменю.
Actve Processor Cores
Этот пункт позволяет задать число активных ядер процессора.
Lmt CPUID Maxmum
Данный параметр предназначен для ограничения допустимой скорости про-
цессора при использовании старых версий ОС.
Execute Dsable Bt
Позволяет защититься от некоторых видов злонамеренных действий типа
«ошибки переполнения буфера», при которых вирусы пытаются выполнить
код, разрушающий систему. Рекомендуется не отключать данную функцию.
Intel Vrtualzaton Tech
Улучшает эффективность виртуализации и позволяет системе работать
функции нескольких виртуальных систем. Дополнительные сведения см. на
официальном веб-сайте Intel.
Intel VT-D Tech
Этот пункт используется для включения/выключения технологии Intel VT-D.
Дополнительные сведения см. на официальном веб-сайте Intel.
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
