Fr-28
Carte mère MS-7751
Indcateurs de Statut LED

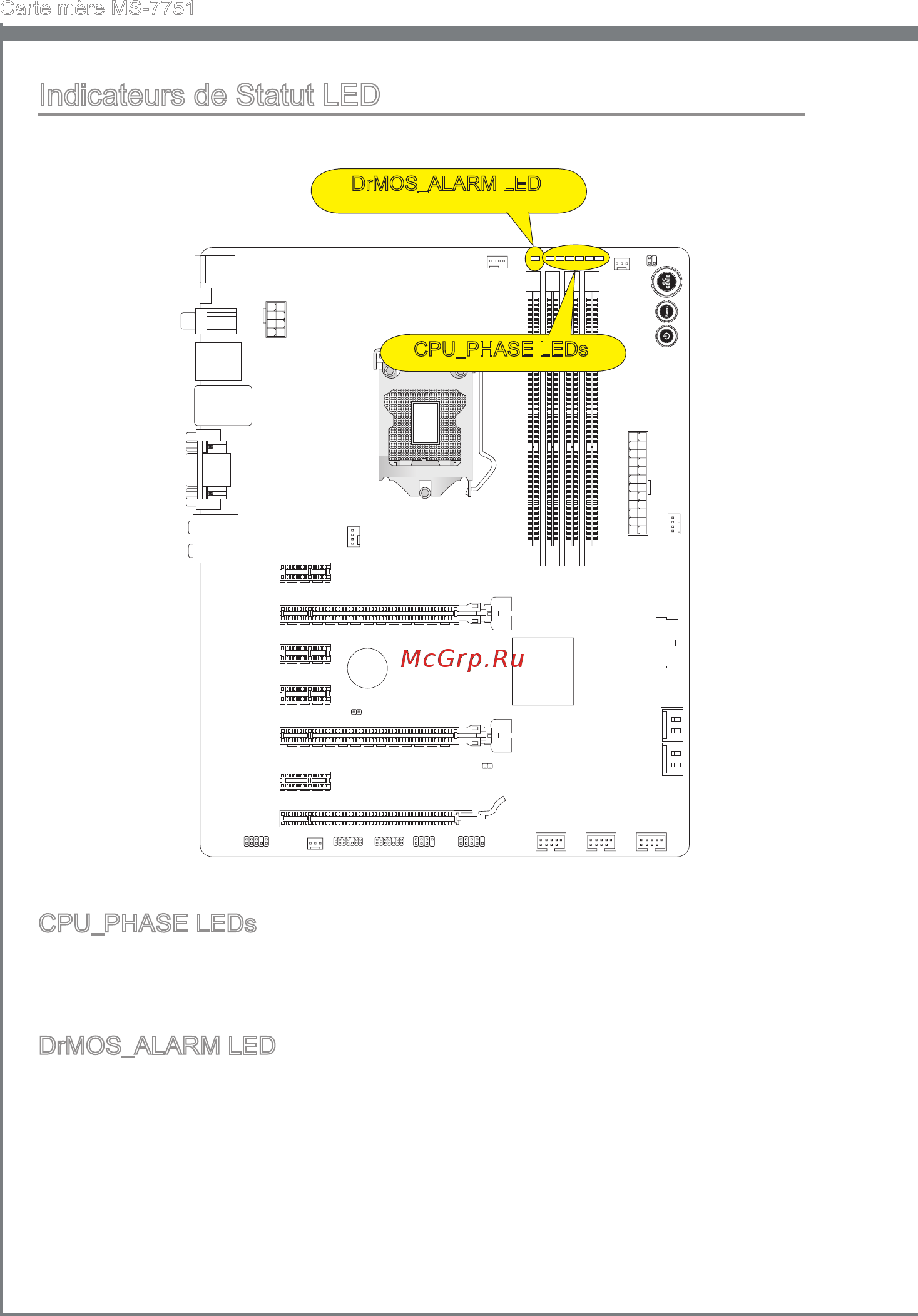

CPU_PHASE LEDs
Ces LEDs changent selon le chargement du CPU. Plus haut est le nombre de phase
d’almentaton, plus able est l’almentaton vers le processeur.
DrMOS_ALARM LED
Ce LED s'allume rouge lorsque DrMOS est surchaué.
CPU_PHASE LEDs
DrMOS_ALARM LED
