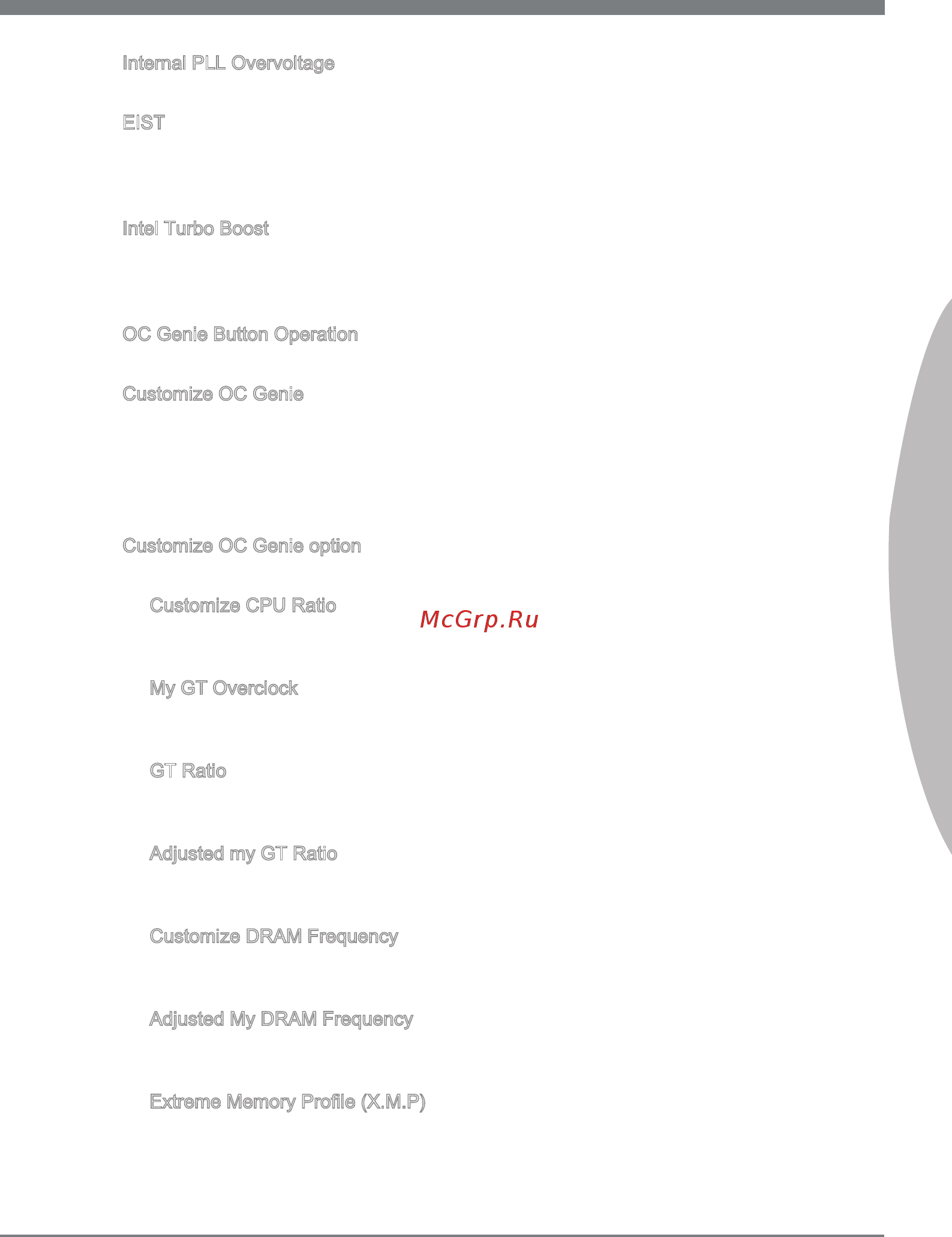

![MSI Z77A-GD55 [167/174] Русский](/views2/1208980/page167/bga7.png)
Ru-35
Русский
Internal PLL Overvoltage
Данный параметр используется для регулировки напряжения ФАПЧ (PLL).
EIST
Технология Enhanced Intel SpeedStep позволяет установить уровень производительности
процессора при электропитании от батареи или от сети. Данное поле появляется
только в случае установки CPU, поддерживающего эту технологию.
Intel Turbo Boost
Этот пункт используется для включения/ выключения технологии Intel Turbo
Boost. Он повышает частоту процессора, когда прикладные программы требуют
большей производительности, и TDP процессора это позволяет.
OC Gene Button Operaton
Этот пункт используется для включения/ выключения функции кнопки OC Gene.
Customze OC Gene
Этот пункт позволяет выбрать, параметры OC Gene настроются пользователям
или нет. Установка в [MSI] OC Gene позволяет использовать соответствующие
параметры OC по умолчанию для разгона системы. При выборе [Customze] вам
можно настроить следующий соответствующий подменю “Customze OC Gene
opton” вручную для OC Gene.
Customze OC Gene opton
Нажмите <Enter> для входа в подменю.
Customze CPU Rato
Этот пункт позволяет определять тактовую частоту CPU для функции OC
Gene.
My GT Overclock
Этот пункт позволяет включать/ выключать разгон видеокарт для функции OC
Gene.
GT Rato
Этот пункт позволяет определять тактовую частоту GT для функции OC
Gene.
Adjusted my GT Rato
Этот пункт показывает тактовую частоту GPU при загрузке OC Gene. Только
для чтения.
Customze DRAM Frequency
Этот пункт позволяет определять тактовую частоту DRAM для функции OC
Gene.
Adjusted My DRAM Frequency
Этот пункт показывает тактовую частоту DRAM при загрузке OC Gene. Только
для чтения.
Extreme Memory Prole (X.M.P)
Этот пункт позволяет включить/выключить Intel Extreme Memory Prole (XMP)
при загрузке OC Gene.
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
