Ru-22

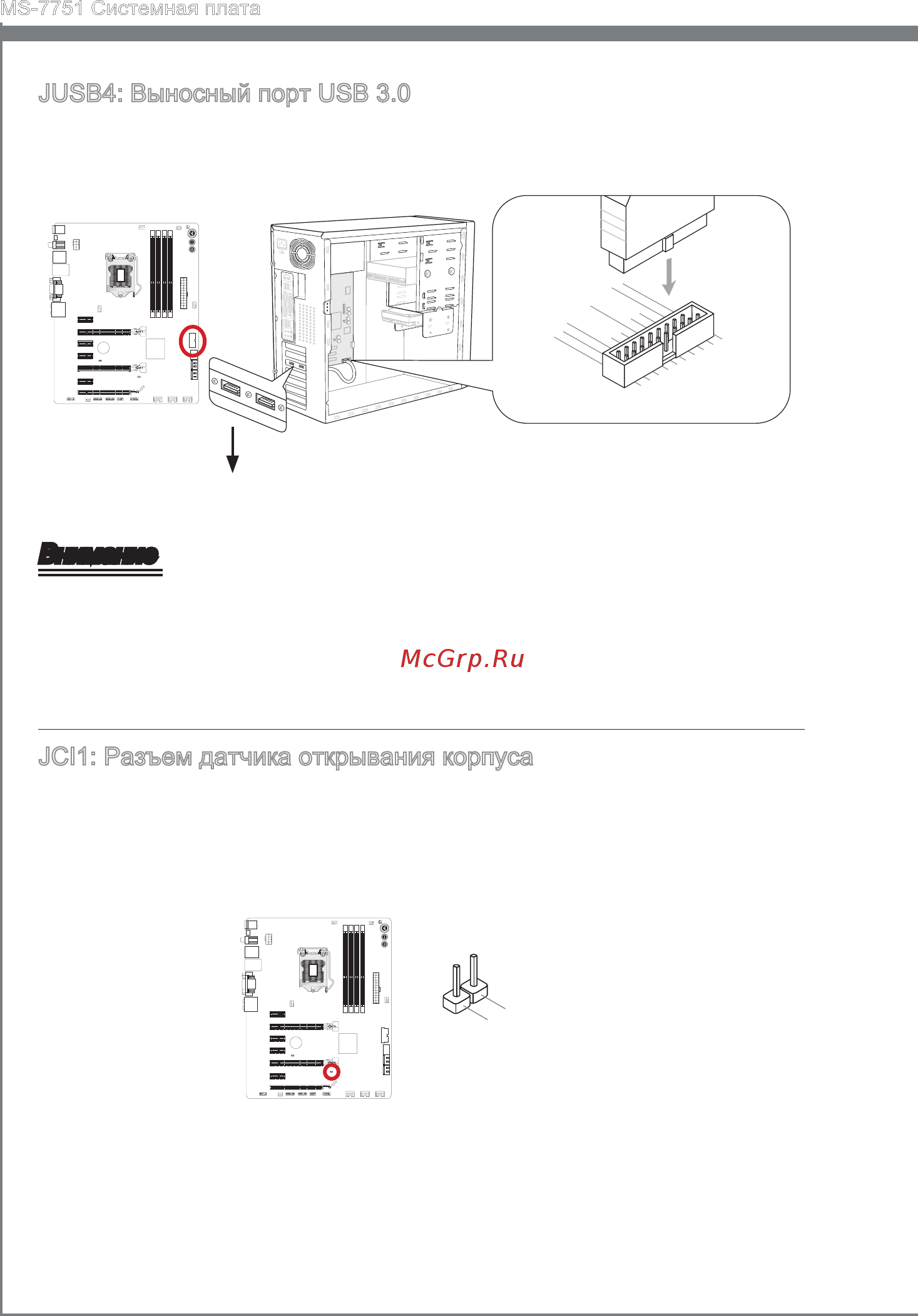

MS-7751 Системная плата
JUSB4: Выносный порт USB 3.0
Порт USB 3.0 обратно совместим с устройствами USB 2.0. Поддержка передачи
данных со скоростью до 5 Гбит/с (SuperSpeed).
115V
5.
U
SB3_TX_ C_DN
4
.Ground
3
.
U
SB3_R
X_D
P
2.
U
SB3_
R
X_DN
1
.
Po
we
r
1
0.Groun d
9.
+
U
SB
2
.
0
8
.
-
U
SB2.0
7
.
Ground
6.
U
SB3_TX_ C_D
P
20.N
o P
i
n
19.Powe r
18.USB3 _
R
X_DN
17.USB3 _
R
X_D
P
16.Grou nd
15.USB3 _TX_C _DN
14.USB3 _TX_C _D
P
13.Grou nd
12.USB2 .
0
-
11
. +
US
B
2.
0
* Размещение системной платы на рисунке
приведено только для примера.
Выносная планка USB 3.0 (опционально)
Внимание
Помните, что во избежание повреждений, контакты VCC и GND должны быть
правильно подключены.
Для использования устройства USB 3.0, оно должно быть подключено к порту
USB 3.0 через (опциональный) USB 3.0-совместимый кабель.
JCI1: Разъем датчика открывания корпуса
К этому разъему подключается кабель датчика, установленного в корпусе.
Датчик вскрытия корпуса срабатывает при вскрытии системного блока. Система
регистрирует вскрытие и выводит на экран предупреждение. Для отключения
предупреждения необходимо удалить записанное событие в настройках BIOS.
1
.
C
I
N
T
R
U
2
.
G
r
o
u
n
d
•
•
