Ru-27
Русский

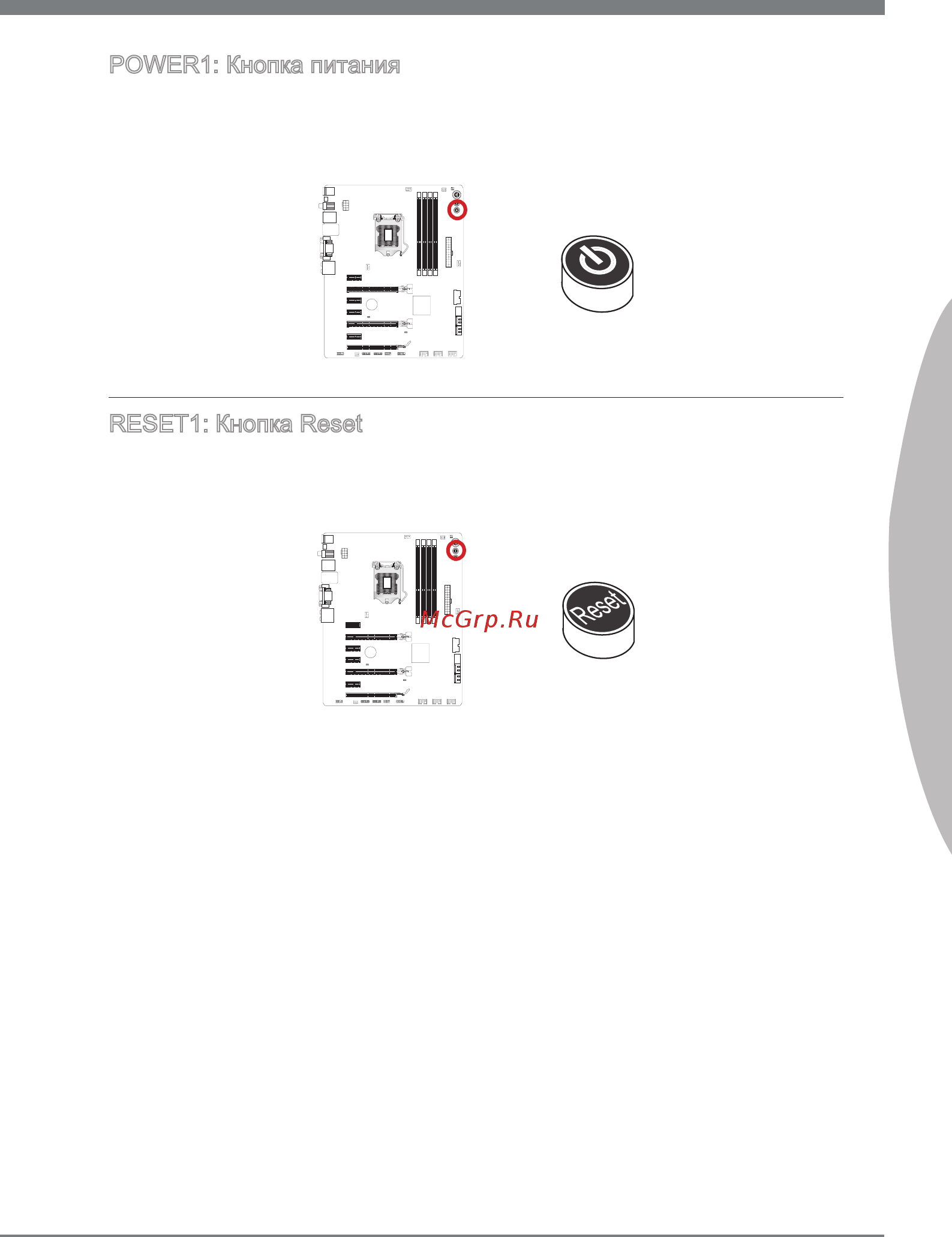

POWER1: Кнопка питания
Эта кнопка предназначена для включения и выключения системы. Нажмите на
кнопку для включения или выключения системы.
RESET1: Кнопка Reset
Эта кнопка предназначена для переустановки системы. Нажмите на кнопку для
переустановки системы.
