Ru-14
MS-7751 Системная плата

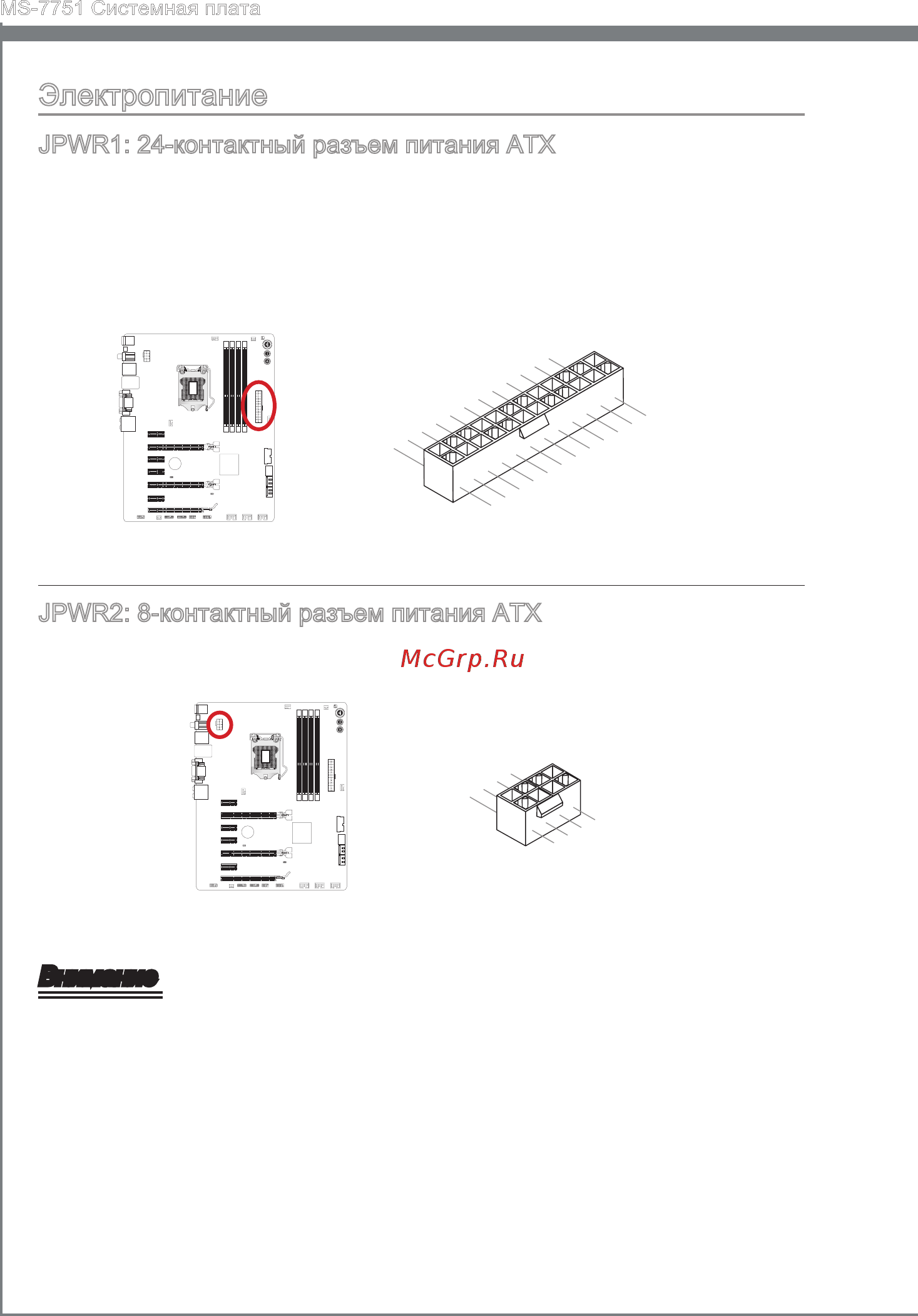

Электропитание
JPWR1: 24-контактный разъем питания ATX
Этот разъем позволяет подключить 24-контактный разъем питания ATX. Перед
подключением источника питания убедитесь, что его контакты и разъем на плате
правильно сориентированы. Затем плотно вставьте его в разъем на системной
плате. При правильном выполнении соединения, фиксатор на силовом кабеле
должен закрепить кабель в разъеме материнской платы.
13.+3.3
V
1.+3.3
V
14.-12V
2.+3.3
V
15.Groun d
3
.Ground
16.PS-ON
#
4.+5
V
17.Groun d
5
.Ground
18.Groun d
6.+5
V
19.Groun d
7
.Ground
22.+5
V
10.+12V
20.Res
8.PW
R O
K
23.+5
V
11
.+12V
21.+5
V
9.5VSB
24.Groun d
12.+3.3
V
JPWR2: 8-контактный разъем питания ATX
Разъема питания процессора (12В).
7.+12V
3.
Ground
5.+12V
1.
Ground
8.+12V
4
.Ground
6.+12V
2
.Ground
Внимание
Для обеспечения стабильной работы системной платы проверьте надежность
подключения всех силовых кабелей к соответствующему блоку питания ATX.
