De-42
MS-7751 Manboard
Installaton von MSI Wnk
Der BIOS Browser und wetere Utltes setzen ene vorherge Installaton der Wnk-
Software voraus. Btte nstalleren Se daher zunächst de Wnk-Software von der MSI
Terber-CD unter Wndows.
Befolgen Se de nachstehenden Schrtte, um Wnk zu nstalleren:
Schalten Se den Computer en und starten Se das Wndows Betrebssystem.

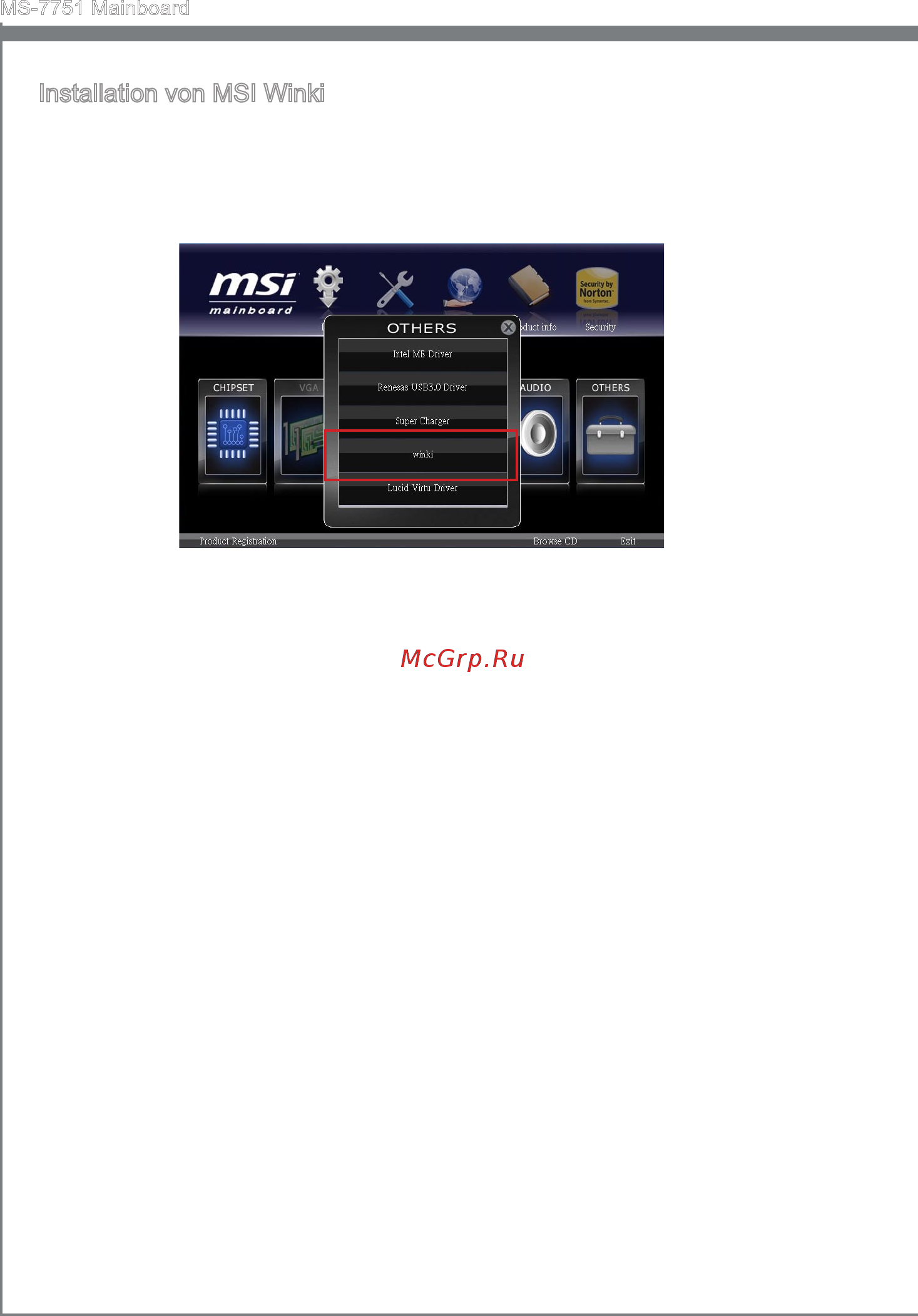

Lengen Se de MSI-Treber-Dsk n das optsche Laufwerk en. Der Setup-Bldschrm
erschent automatsch.
Klcken Se auf den Treber-Tab.
Klcken Se auf de Taste "OTHERS (ANDERE)".
Wählen Se Wnk, um den Vorgang zu starten.
Wenn das Programm beendet wurde, starten Se den Computer neu.
1.
2.
3.
4.
5.
6.
