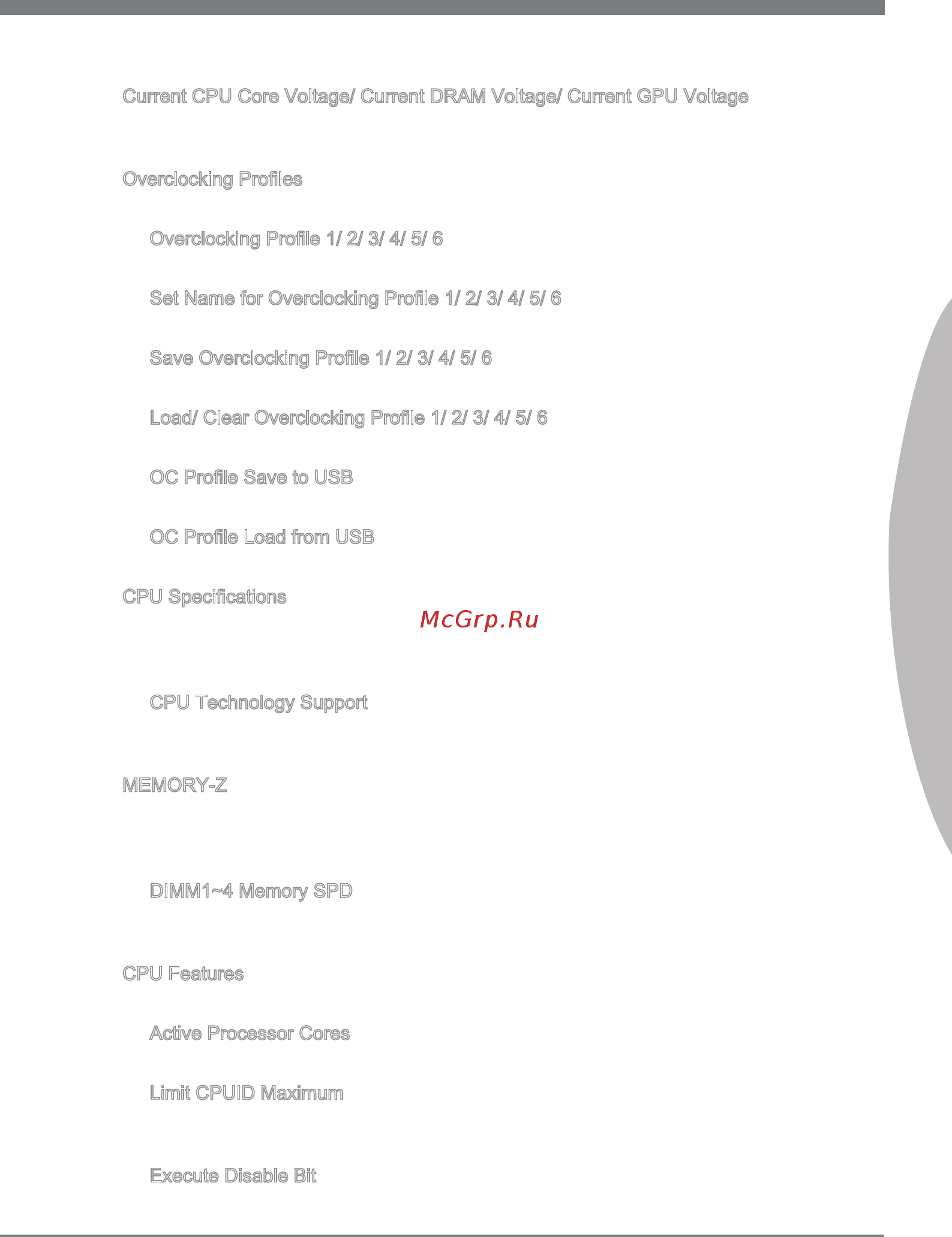

MSI Z77A-GD55 [171/174] Русский
![MSI Z77A-GD55 [171/174] Русский](/views2/1208980/page171/bgab.png)
Ru-39
Русский
чипсета.
Current CPU Core Voltage/ Current DRAM Voltage/ Current GPU Voltage
Эти пункты показывают текущее напряжение CPU/ DRAM/ GPU. Только для
чтения.
Overclockng Proles
Нажмите <Enter> для входа в подменю.
Overclockng Prole 1/ 2/ 3/ 4/ 5/ 6
Нажмите <Enter> для входа в подменю.
Set Name for Overclockng Prole 1/ 2/ 3/ 4/ 5/ 6
Укажите имя в этом поле.
Save Overclockng Prole 1/ 2/ 3/ 4/ 5/ 6
Сохраните текущие настройки разгона для выбранного профиля на ПЗУ.
Load/ Clear Overclockng Prole 1/ 2/ 3/ 4/ 5/ 6
Сохранение/удаление настроек профиля разгона на ПЗУ.
OC Prole Save to USB
Сохранение текущих настроек разгона на привод USB.
OC Prole Load from USB
Загрузка сохраненных настроек с привода USB.
CPU Speccatons
Нажмите <Enter> для входа в подменю. В данном подменю содержатся все
ключевые функции CPU. Эта информация зависит от модели и предназначена
только для чтения. Для просмотра этой информации нажмите на [F4].
CPU Technology Support
Нажмите <Enter> для входа в подменю. В данном подменю отображаются
функции, установленные в процессоре. Эти значения нельзя изменять.
MEMORY-Z
Нажмите <Enter> для входа в подменю. В данном подменю отражены все настройки и
параметры синхронизации DIMM. Эта информация зависит от модели и предназначена
только для чтения. Для просмотра этой информации нажмите на [F5].
DIMM1~4 Memory SPD
Нажмите <Enter> для входа в подменю. Это подменю показывает информацию
об установленных модулях памяти.
CPU Features
Нажмите <Enter> для входа в подменю.
Actve Processor Cores
Этот пункт позволяет задать число активных ядер процессора.
Lmt CPUID Maxmum
Данный параметр граничивает допустимую скорость процессора при
использовании старых версий ОС.
Execute Dsable Bt
Может предотвратить определенные виды атак типа «переполнение буфера»,
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
