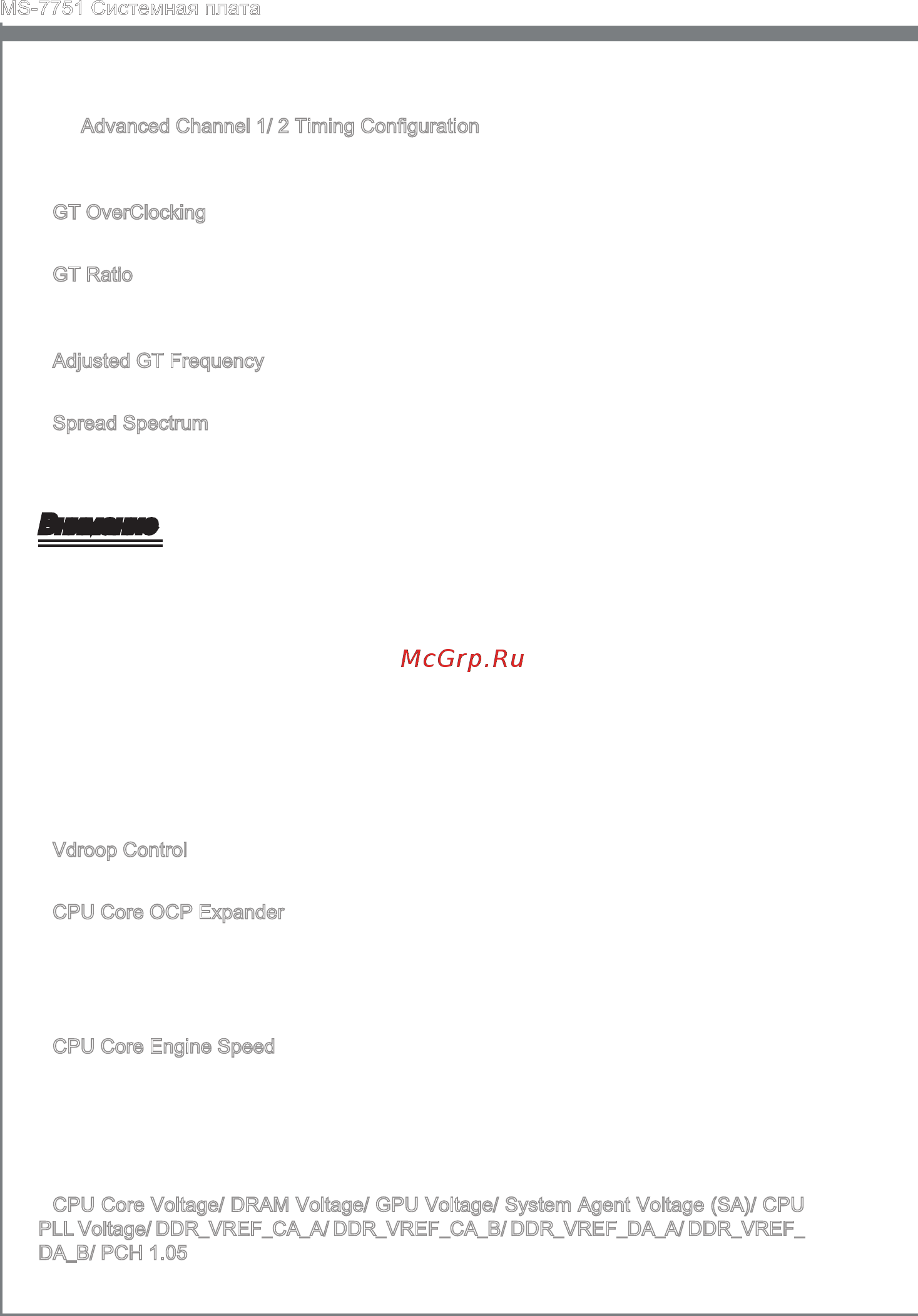

Ru-38
MS-7751 Системная плата
передачи.
Advanced Channel 1/ 2 Tmng Conguraton
Нажмите <Enter> для входа в подменю. Здесь можно изменять тайминг памяти
для каждого канала.
GT OverClockng
Этот пункт позволяет включить/ выключить разгон видеокарты.
GT Rato
Эта настройка контролирует отношение тактовой частоты видеокарты,чтобы она
работает в разных сочетаниях частот.
Adjusted GT Frequency
Этот пункт показывает текущую частоту GPU. Только для чтения.
Spread Spectrum
Эта функция снижает помехи EMI (Electromagnetc Interference), генерируемые
сглаженными импульсами модуляционного тактового генератора.
Внимание
Если у вас нет проблем с помехами, оставьте значение [Dsabled] (запрещено)
для лучшей стабильности и производительности. Однако, если у вас возникают
электромагнитные помехи, выберите Spread Spectrum для их уменьшения.
Чем больше значение Spread Spectrum, тем ниже будет уровень
электромагнитных помех, но система станет менее стабильной. Для выбора
подходящего значения Spread Spectrum, сверьтесь со значениями уровней
электромагнитных помех, установленных законодательством.
Не забудьте запретить использование функции Spread Spectrum, если вы
«разгоняете» системную плату. Это необходимо, так как даже небольшой
дребезг сигналов тактового генератора может привести к отказу «разогнанного»
процессора.
Vdroop Control
Этот пункт используется для выбора режима VDroop control.
CPU Core OCP Expander
Этот пункт используется для расширения лимитации Защиты от перегрузки по току
(Over Current Protecton) CPU. Более высокое значение расширения обозначает
более малую защиту CPU. Поэтому пожалуйста, регулируйте напряжение CPU
внимательно при необходимости, в противном случае это повредит CPU.
CPU Core Engne Speed
Этот пункт позволяет увеличить скорость работы PWM для стабилизирования
напряжения CPU Core и минимизирования диапазона волны. Повышение скорости
работы PWM приведет к высшей температуре MOSFET. Поэтому пожалуйста
убедитесь в том, что система охлаждения хорошо подготовлена для MOSFET
прежде чем увеличить значение.
CPU Core Voltage/ DRAM Voltage/ GPU Voltage/ System Agent Voltage (SA)/ CPU
PLL Voltage/ DDR_VREF_CA_A/ DDR_VREF_CA_B/ DDR_VREF_DA_A/ DDR_VREF_
DA_B/ PCH 1.05
Эти пункты используются для регулировки напряжений CPU, памяти, GPU и
▶
▶
▶
▶
▶
•
•
•
▶
▶
▶
▶
