Ru-41
Русский

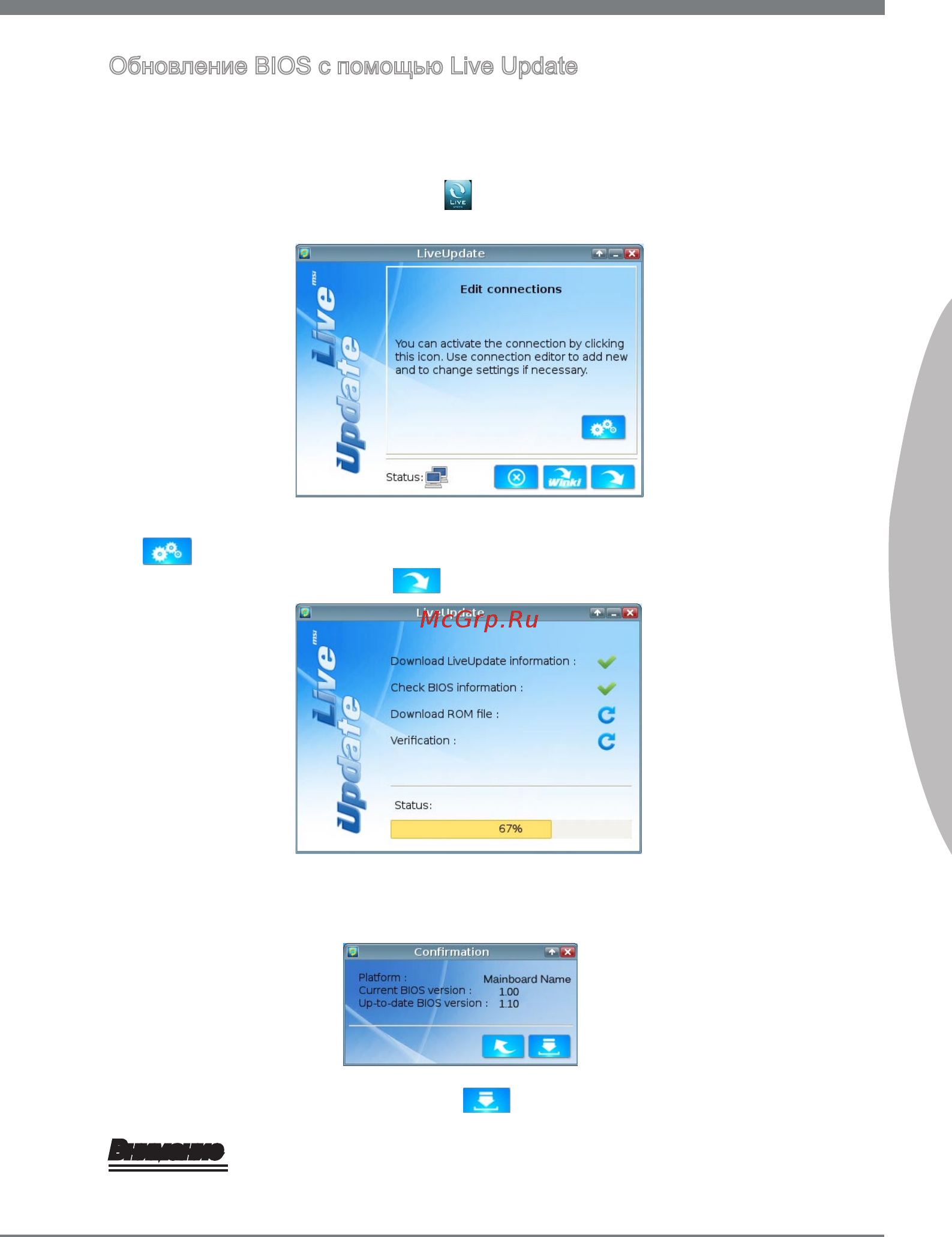

Обновление BIOS с помощью Lve Update
В данном разделе рассказывается о том, как обновить BIOS с помощью приложения
Lve Update, перед входом в операционную систему. При подключении к Интернету
Lve Update автоматически обновляет BIOS. Для обновления BIOS с помощью
приложения Lve Update следуйте следующим указаниям:
Нажмите на кнопку Lve Update
в меню BIOS UTILITIES (СЛУЖЕБНЫЕ
ПРОГРАММЫ BIOS). (Требуется предварительная установка Wnk).
1.
Установите подключение, при необходимости нажав на кнопку настройки
.
Нажмите на кнопку “Далее” .
2.
3.
Lve Update автоматически обнаруживает версию BIOS и загружает
соответствующий файл.
4.
Нажмите на кнопку подтверждения для обновления BIOS.
Внимание
Не обновляйте BIOS, если система работает нормально.
5.
