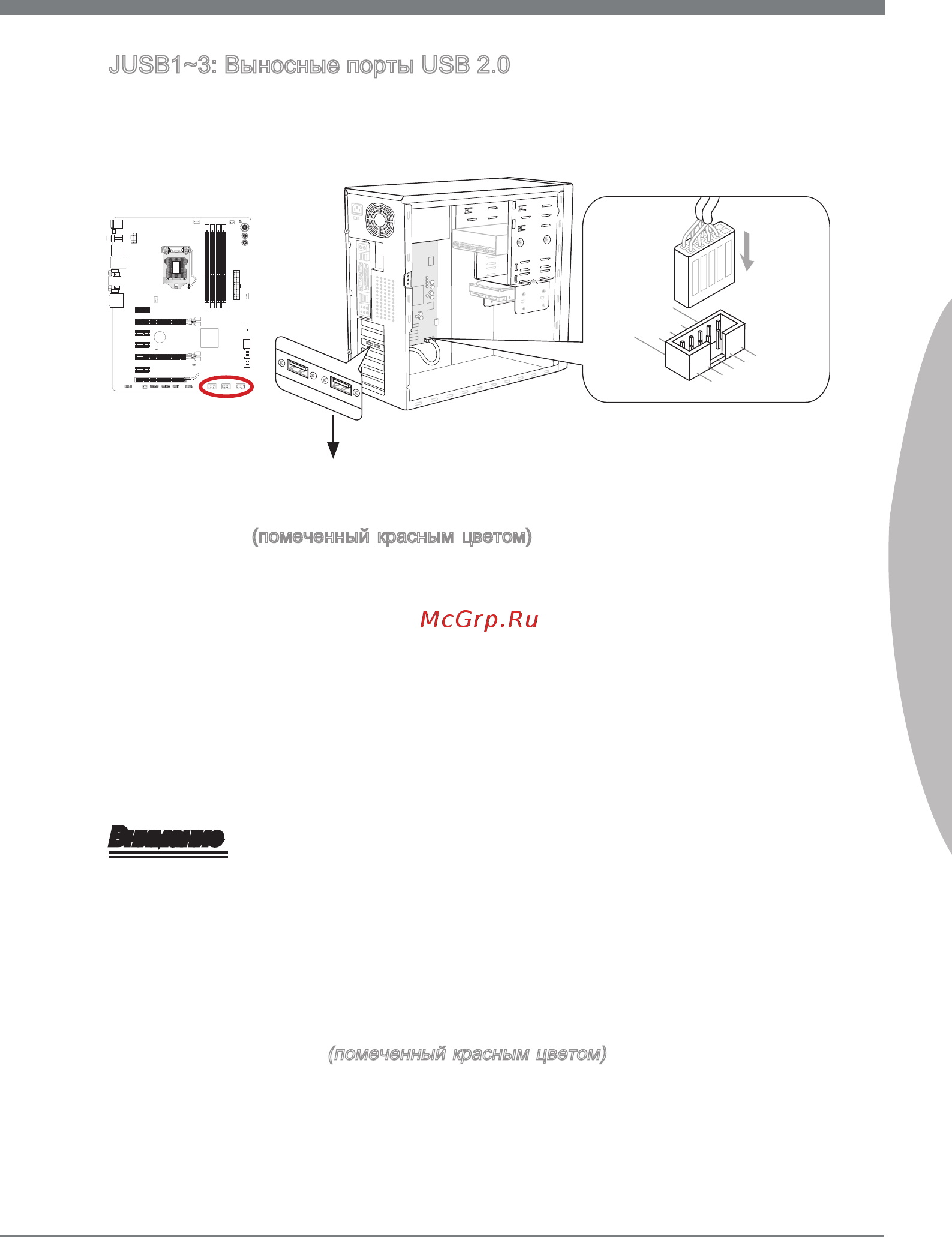

JUSB1~3: Выносные порты USB 2.0
Разъем, соответствующий стандартам Intel
®
I/O Connectvty Desgn, идеально
подходит для подключения высокоскоростных устройств USB, например жестких
дисков USB, цифровых камер, МРЗ плееров, принтеров, модемов и т. д.
115V
10. NC
8
.Gr ound
6.U SB1
+
4.U SB1
-
2.V C
C
1.V C
C
3.U SB0
-
5.U SB0
+
7
.Gr ound
9.N o
Pi
n
* Размещение системной платы на рисунке
приведено только для примера.
Выносная планка USB 2.0 (опционально)
Разъем JUSB1 (помеченный красным цветом) поддерживает новую технологию
от MSI – SuperCharger. Она обеспечивает питание портов USB, достаточное для
быстрой зарядки сотовых телефонов и прочих устройств с питанием от интерефейса
USB. Для включения этой функции необходима установка приложения MSI
SuperCharger на компьютер. После включения приложения SuperCharger разъем
JUSB1 преобразует каналы передачи данных в дополнительные каналы питания,
ускоряя зарядку подключенного устройства. Обратите внимание на то, что после
включения приложения SuperCharger передача данных и синхронизация через
разъем JUSB1 не осуществляется. Для использования разъема JUSB1 в качестве
стандартного разъема USB 2.0 отключите приложение SuperCharger. Если
компьютер находится в режиме ожидания или спящем режиме (S3/ S4/ S5), режим
SuperCharger включается автоматически.
Внимание
Помните, что во избежание повреждений, контакты VCC и GND должны быть
правильно подключены.
Для стабильной зарядки, следует подключайть только по одному устройству на
порт USB.
Технология SuperCharger доступна не со всеми моделями материнских плат
MSI. О наличии технологии SuperCharger в конкретной модели материнской
платы можно узнать на веб-сайте MSI.
Зарядка Pad, JUSB1
(помеченный красным цветом) возможна и в состояниях
S3, S4, S5.
Мы рекомендуем не отсоединять устройство, если зарядка производится в
состоянии S1.
•
•
•
•
•
