Ru-11
Русский

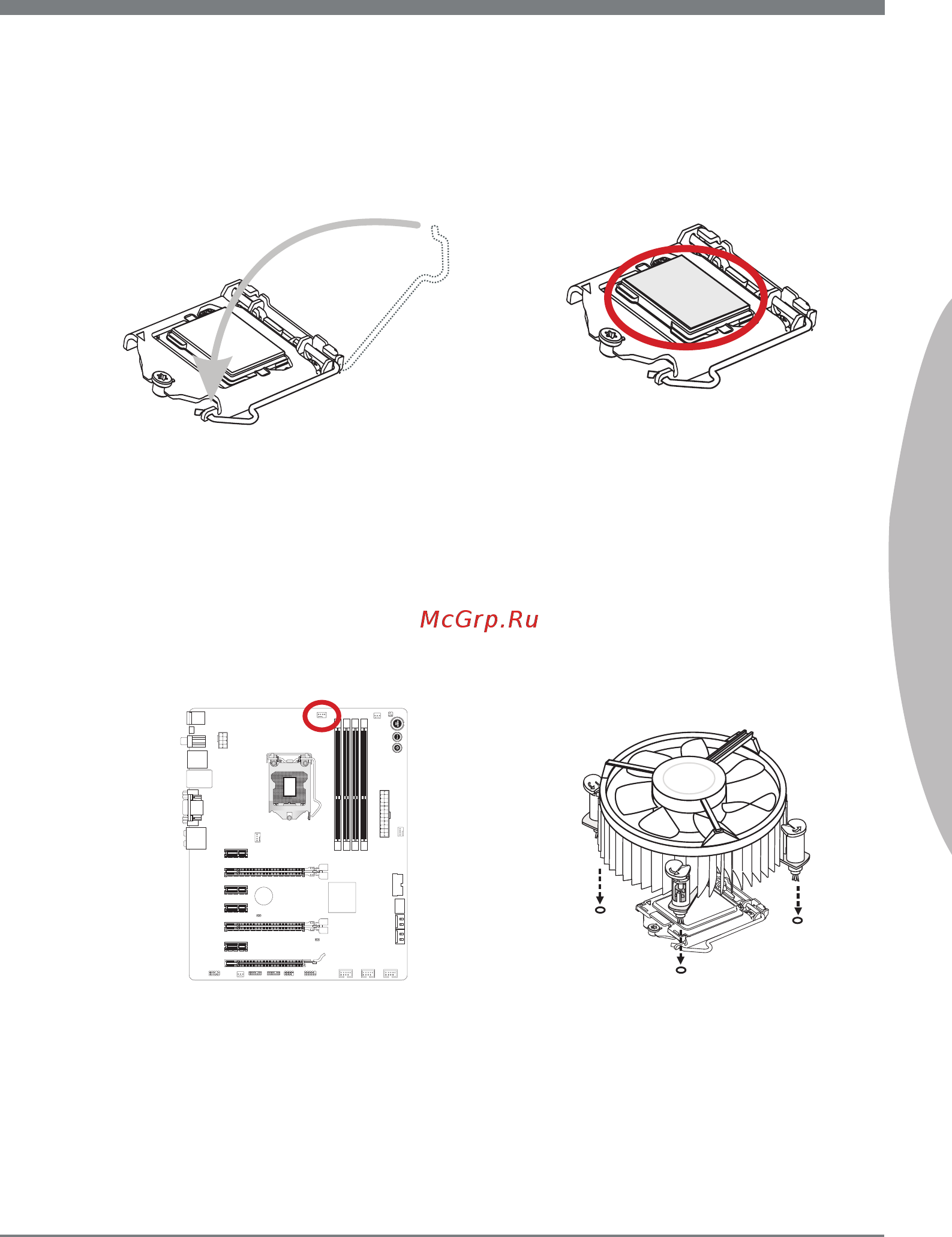

Проверьте правильность
размещения CPU. Опустите
рычажок фиксатора и закрепите
его за ушко крючка фиксации.
5. Нанесите тонкий ровный слой
термопасты (или термоленту) на
верхнюю часть CPU. Это улучшит
теплоотвод и предотвратит
перегрев CPU.
6.
Найдите разъем вентилятора CPU
на материнской плате.
7. Разместите радиатор на
материнской плате так, чтобы
провода вентилятора были
направлены в сторону разъема
для вентилятора, а фиксаторы
совпадали с отверстиями на
материнской плате.
8.
