Ru-29
Русский

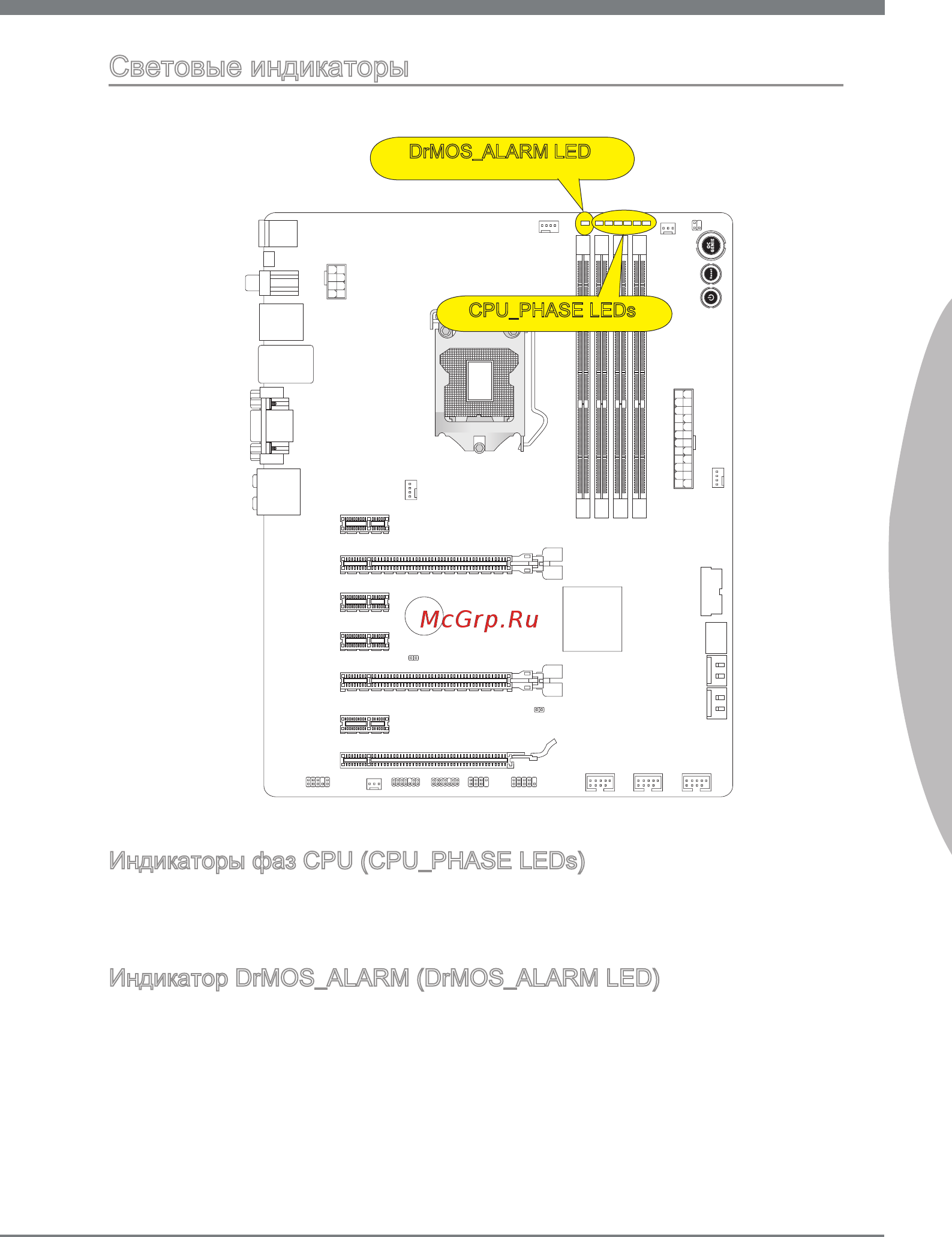

Световые индикаторы
Индикаторы фаз CPU (CPU_PHASE LEDs)
Эти индикаторы реагируют на уровень загрузки CPU. Больше количество фаз
делает питание процессора более стабильным.
Индикатор DrMOS_ALARM (DrMOS_ALARM LED)
Этот индикатор горит красным цветом при перегреве DrMOS.
CPU_PHASE LEDs
DrMOS_ALARM LED
