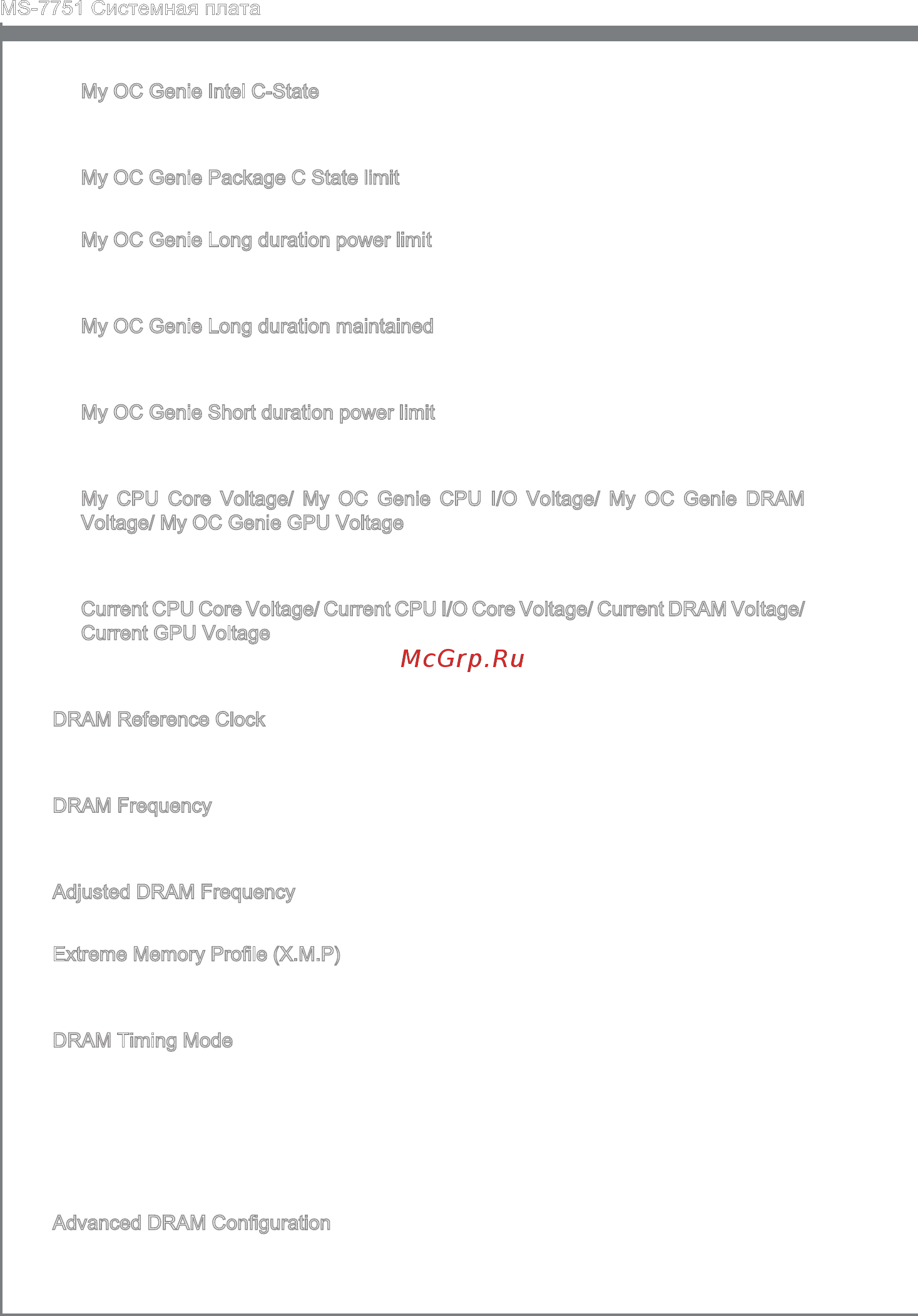

Ru-36
MS-7751 Системная плата
My OC Gene Intel C-State
Этот пункт используется для включения/выключения Intel C-State при загрузке
OC Gene.
My OC Gene Package C State lmt
Этот пункт позволяет определять режим C-state для функции OC Gene.
My OC Gene Long duraton power lmt
Этот пункт позволяет настроить лимит мощности в течение продолжительного
времени для функции OC Gene.
My OC Gene Long duraton mantaned
Этот пункт позволяет настроить время работы в течение продолжительного
времени для функции OC Gene.
My OC Gene Short duraton power lmt
Этот пункт позволяет настроить лимит мощности в течение короткого
промежутка времени для функции OC Gene.
My CPU Core Voltage/ My OC Gene CPU I/O Voltage/ My OC Gene DRAM
Voltage/ My OC Gene GPU Voltage
Эти пункты используются для определения напряжения CPU, памяти, GPU и
чипсета для функции OC Gene.
Current CPU Core Voltage/ Current CPU I/O Core Voltage/ Current DRAM Voltage/
Current GPU Voltage
Эти пункты показывают текущее напряжение CPU/ CPU I/O/ DRAM/ GPU.
Только для чтения.
DRAM Reference Clock
Этот пункт позволяет определять DRAM Reference Clock для CPU. Обратите
внимание на то, что успешность разгона не гарантируется.
DRAM Frequency
Этот пункт используется для регулирования частоты DRAM. Обратите внимание
на то, что успешность разгона не гарантируется.
Adjusted DRAM Frequency
Этот пункт показывает текущую частоту DRAM. Только для чтения.
Extreme Memory Prole (X.M.P)
Этот пункт позволяет включить/выключить Intel Extreme Memory Prole (XMP). За
дополнительной информацией обращайтесь на официальный вебсайт Intel.
DRAM Tmng Mode
Определяет будут ли тайминги DRAM контролироваться данными из SPD (Seral
Presence Detect) EEPROM на модуле DRAM. При выборе значения [Auto] тайминги
DRAM, включая пункты меню, перечисленные ниже, устанавливаются BIOS в
соответствии с данными из SPD. Установка значения в [Lnk] или [Unlnk] позволяет
вручную регулировать тайминги DRAM доступные в этом меню и переходить в
подменю «Advanced DRAM Confguraton» («Расширенная конфигурация DRAM»).
Advanced DRAM Conguraton
Нажмите <Enter> для входа в подменю.
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
