Широкоформатный принтер Xerox 7142 Руководство пользователя 6-7
No. Название
1 Передняя крышка
Результат: Каретка перемещается в положение замены
резака.
На панели управления появляется сообщение "Cutter
Changed?" (Резак заменен?).
Если каретку оставить в положении замены резака более,
чем на 10 минут, то это может привести к засорению
головки.

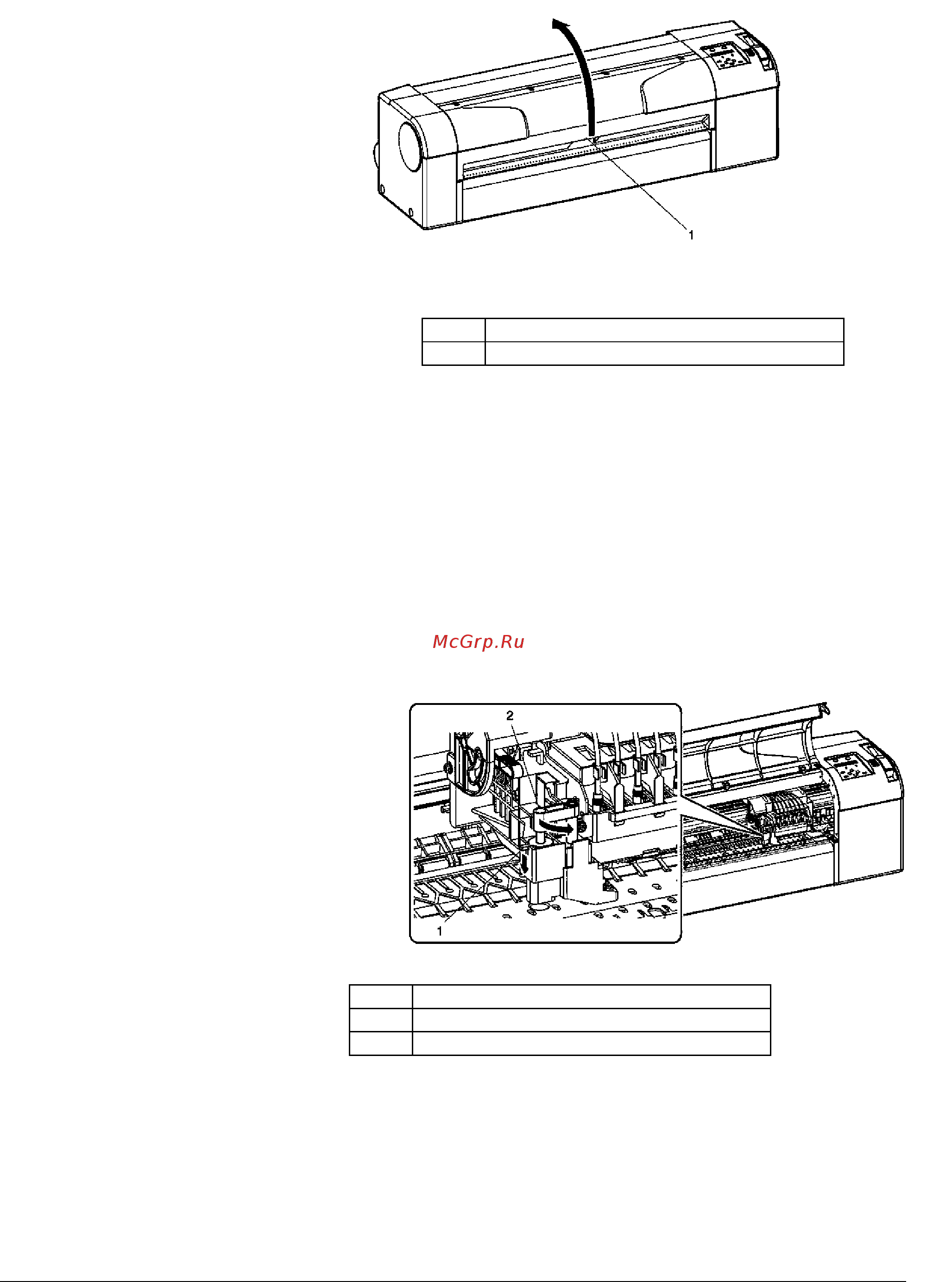

6. Мягко надавите на рукоятку держателя резака и
одновременно поверните рычаг (2) держателя в
показанном направлении. См. изображение ниже.
Не нажимайте сильно на рукоятку держателя резака и не
освобождайте ее резко во избежание выброса встроенной
пружины.
Не нажимайте на держатель резака до конца. Лезвие резака
может повредить внутренности принтера.
No. Название
1 Держатель резака
2 Рычаг держателя резака
