6-8 Широкоформатный принтер Xerox 7142 Руководство пользователя

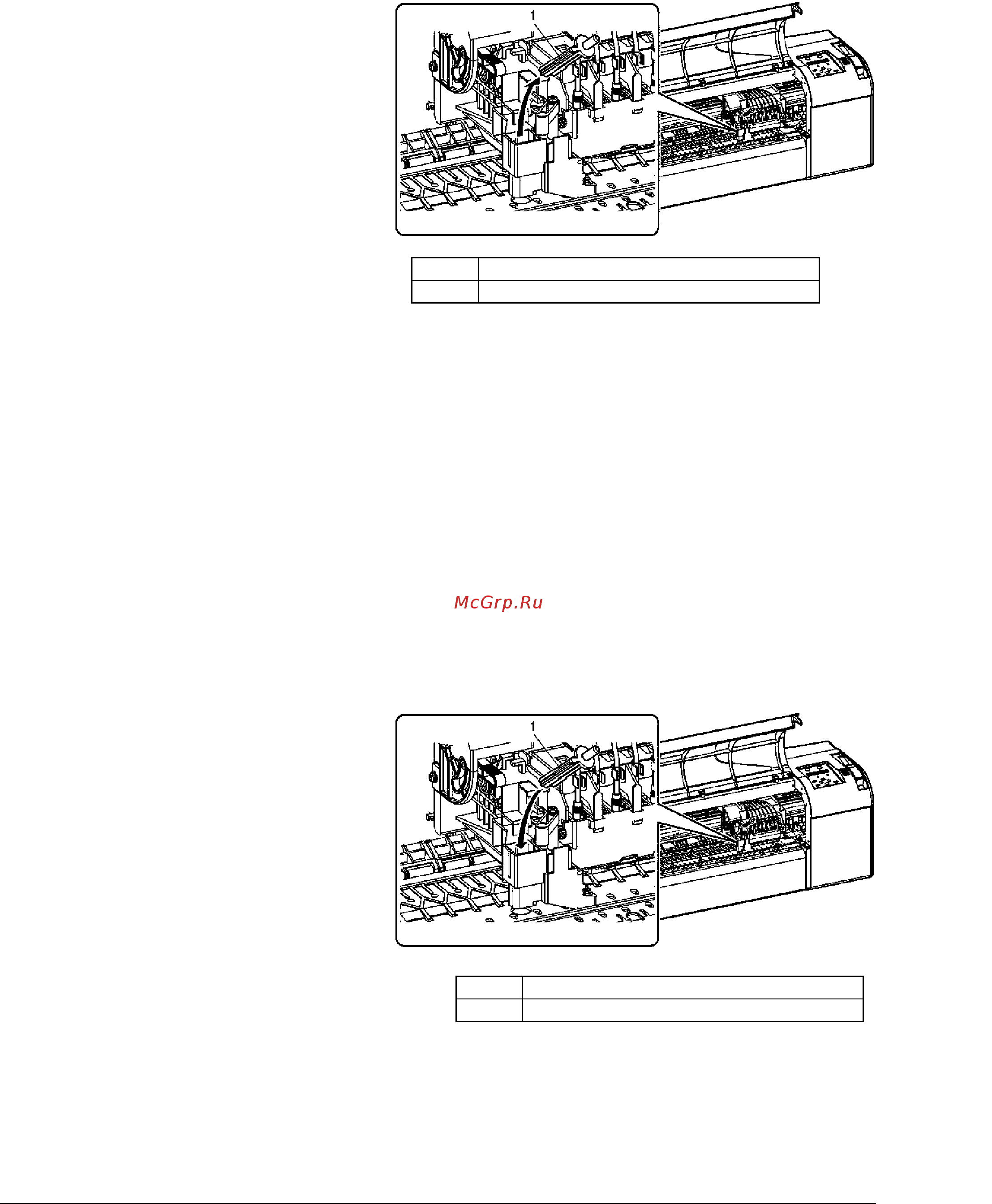

7. Снимите резак, как показано на рисунке ниже.
No. Name
1 Резак
Внимание
Не прикасайтесь к острой кромке лезвия резака. Это
может привести к травме.
Не ударяйте по кромке лезвия резака твердыми
предметами, не бросайте лезвие.
Кромка лезвия резака может затупиться или
выкрошиться.
Отработанный резак следует поместить в виниловый пакет,
или пакет, используемый для этого типа отходов.
Утилизацию лезвия резака нужно
проводить в соответствии
с местными нормативами и правилами.
8. Установите новый резак, как показано на рисунке ниже.
No. Name
1 Резак
При установке нового лезвия резака убедитесь, что пружина,
встроенная в держатель, не выступает из него.
