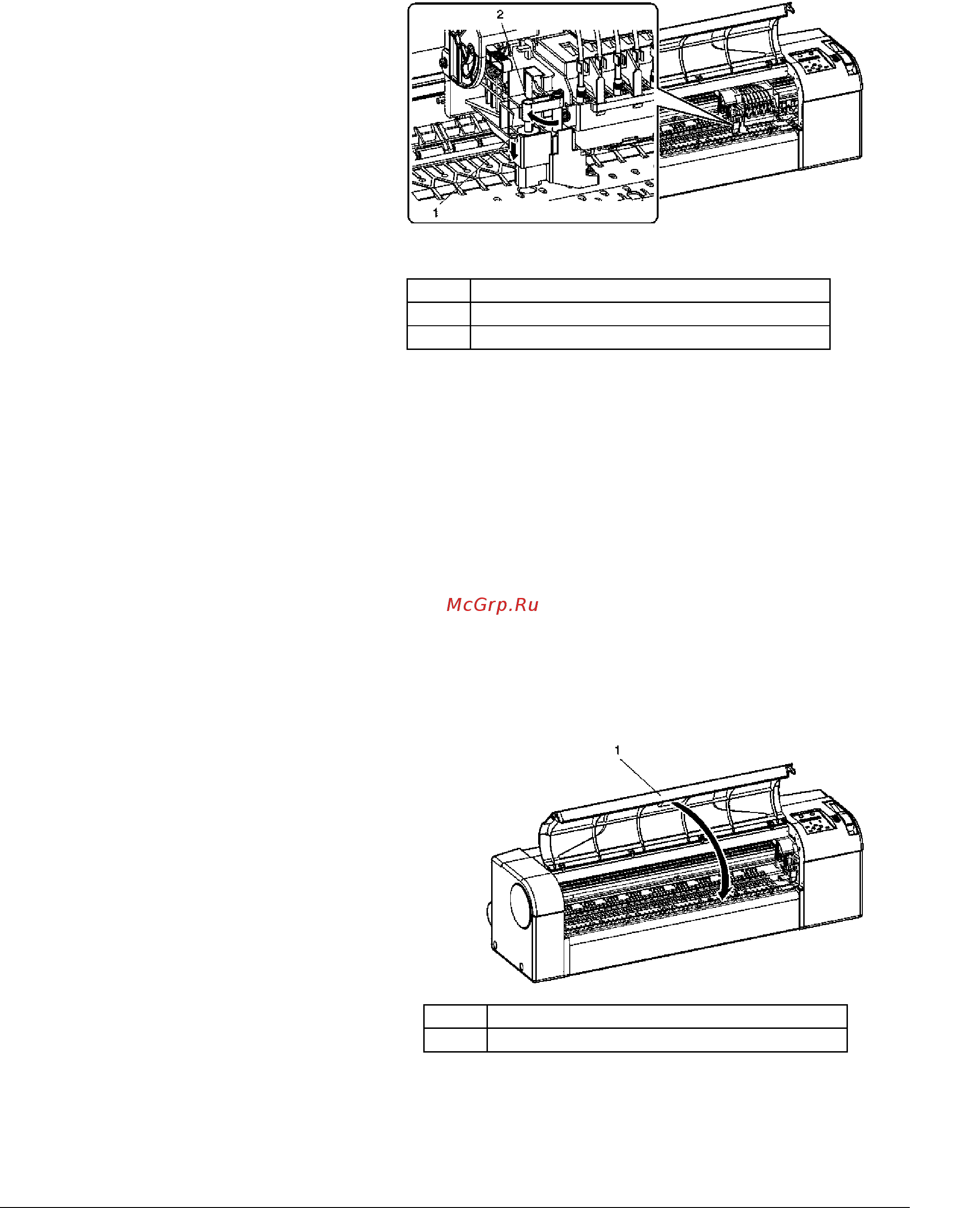

Широкоформатный принтер Xerox 7142 Руководство пользователя 6-9
9. Мягко надавите на рукоятку лезвия резака и
одновременно переместите рычаг (2) держателя
резака как показано на рисунке ниже.
No. Name
1 Держатель резака
2 Рычаг держателя резака
Не нажимайте сильно на рукоятку держателя резака и не
освобождайте ее резко во избежание выброса встроенной
пружины.
Не нажимайте на держатель резака до конца. Лезвие резака
может повредить внутренности принтера.
Правильно установите рычаг держателя резака, обратив
внимание на изображение для этого этапа процедуры.
Неправильная установка может привести к неисправностям.
Если
возникла неисправность, убедитесь, что рычаг
держателя резака прикреплен правильно.
10. Закройте переднюю крышку (1).
No. Name
1 Передняя крышка
11. Нажмите кнопку [Enter] (Ввод) на панели управления.
Результат: Каретка возвращается в свое исходное
положение.
