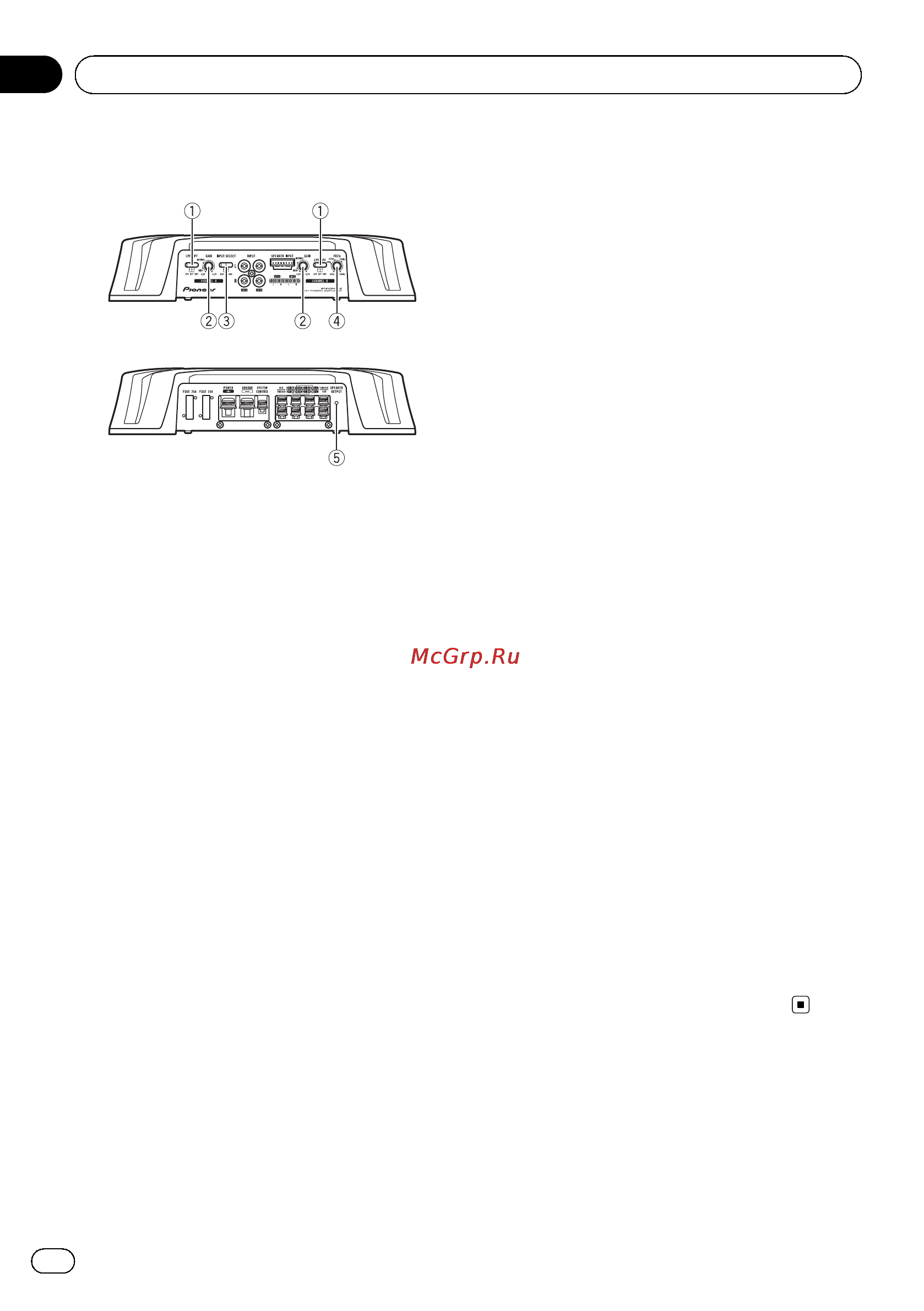

Description de l’appareil
Face avant
Face arrière
Si nécessaire, utilisez un tournevis plat pour
régler le commutateur.
1 Commutateur de sélection LPF (filtre
passe-bas)/HPF (filtre passe-haut)
Basculez les réglages en fonction du haut-
parleur connecté.
! Lorsque le haut-parleur d’extrêmes gra-
ves est connecté :
Sélectionnez LPF. Cela supprime les fré-
quences élevées et émet à basse fré-
quence.
! Lorsque le haut-parleur pleine gamme
est connecté :
Sélectionnez HPF ou OFF. HPF supprime
les basses fréquences et émet à haute
fréquence. OFF émet la gamme de fré-
quences complète.
2 Commande GAIN (gain)
Le réglage des commandes de gain
CHANNEL A (canal A) et CHANNEL B
(canal B) aide à aligner la sortie stéréo du
véhicule sur l’amplificateur Pioneer. Le ré-
glage par défaut est la position NORMAL.
Si la sortie reste faible alors que le volume
du système stéréo du véhicule a été aug-
menté, tournez les commandes vers un ni-
veau plus faible. En cas de distorsion lors
de l’augmentation du volume du système
stéréo du véhicule, tournez les commandes
vers un niveau plus élevé.
! Si vous n’utilisez qu’une seule prise d’en-
trée, réglez les commandes de gain des
sorties de haut-parleurs A et B sur la
même position.
! Procédez au réglage sur la position
NORMAL pour l’utilisation avec un sys-
tème stéréo de véhicule équipé d’une
sortie RCA (sortie standard de 500 mV).
Pour l’utilisation avec un système stéréo
de véhicule Pioneer équipé d’une sortie
RCA, dont la sortie maximale est de 4 V
ou plus, réglez le niveau en fonction de
celui de sortie du système stéréo du véhi-
cule.
3 Commutateur INPUT SELECT (sélection
de l’entrée)
Sélectionnez 2CH pour l’entrée deux canaux
et 4CH pour l’entrée quatre canaux.
! Vous pouvez choisir la sélection de l’en-
trée uniquement pour les connexions
lors de l’utilisation du jack d’entrée RCA.
Pour les connexions lors de l’utilisation
du fil d’entrée des haut-parleurs, le ré-
glage 4CH sera automatiquement utilisé
quel que soit le réglage du commutateur.
4 Commande FREQ (fréquence de cou-
pure)
La fréquence de coupure pouvant être sélec-
tionnée est de 40 Hz à 500 Hz si le commu-
tateur de sélection LPF/HPF est réglé sur
LPF ou HPF.
! Vous pouvez sélectionner la fréquence
de coupure pour CHANNEL B.
5 Indicateur de mise sous tension
L’indicateur de mise sous tension s’allume
pour indiquer la mise sous tension.
Réglage correct du gain
! Fonction de protection incluse pour éviter
tout dysfonctionnement de l’appareil et/ou
des haut-parleurs lié à une sortie excessive
ou à une utilisation ou une connexion in-
correcte.
Fr
16
Section
02
Réglage de l’appareil
