Pioneer GM-6500F [20/96] Connexion des appareils
![Pioneer GM-6500F [20/96] Connexion des appareils](/views2/1002109/page20/bg14.png)

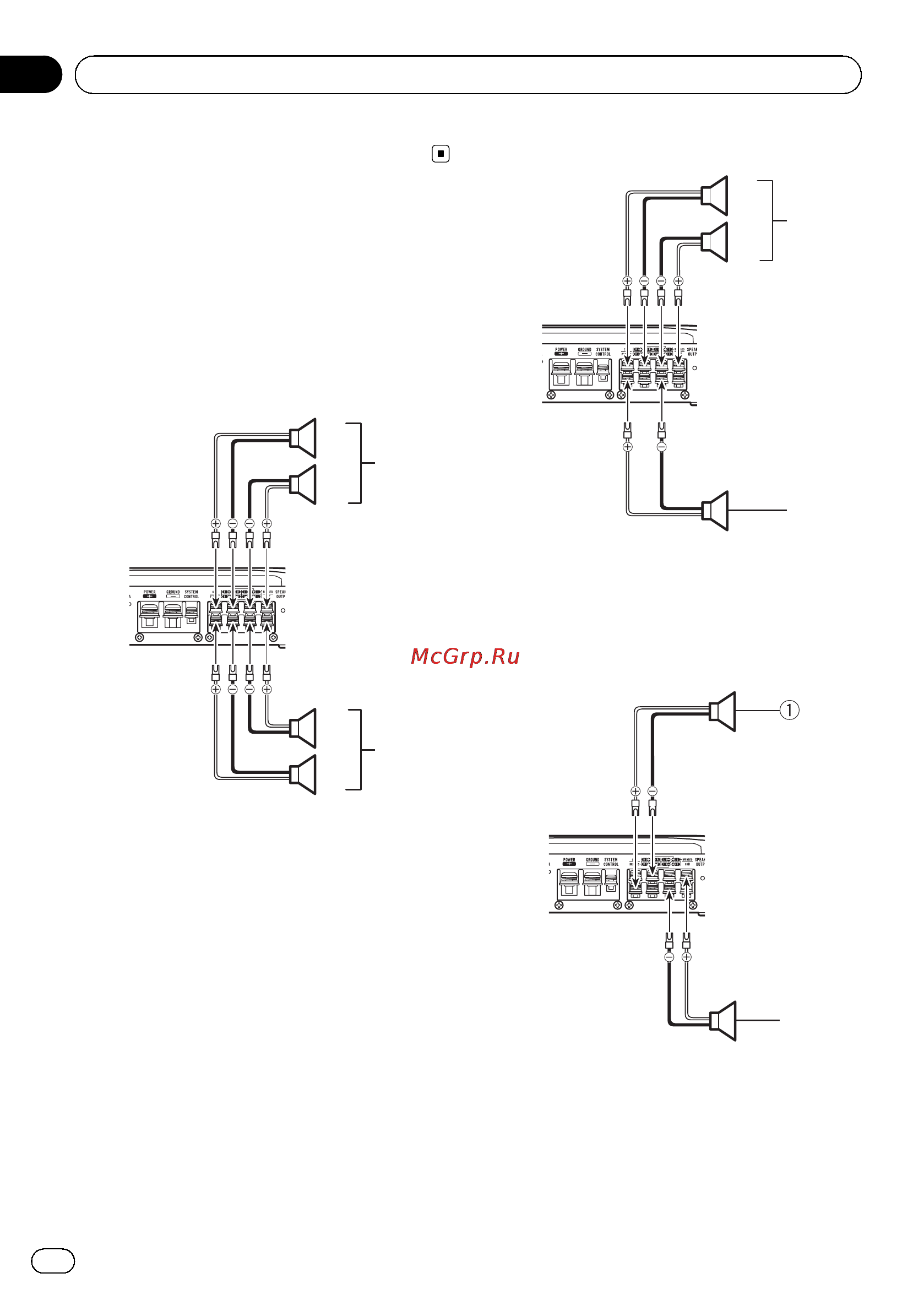

Connexion des haut-parleurs
Le mode de sortie des haut-parleurs peut être
quatre canaux, trois canaux (stéréo et mono)
ou deux canaux (stéréo ou mono). Connectez
les fils des haut-parleurs en fonction du mode
et des illustrations ci-dessous.
Sortie quatre canaux
3
2
1
1
2
4
1 Droite
2 Gauche
3 Sortie A du haut-parleur
4 Sortie B du haut-parleur
Sortie trois canaux
4
3
2
1
1 Droite
2 Gauche
3 Sortie A du haut-parleur
4 Sortie B du haut-parleur (mono)
Sortie deux canaux (stéréo)
2
1 Haut-parleur (droit)
2 Haut-parleur (gauche)
Fr
20
Section
03
Connexion des appareils
