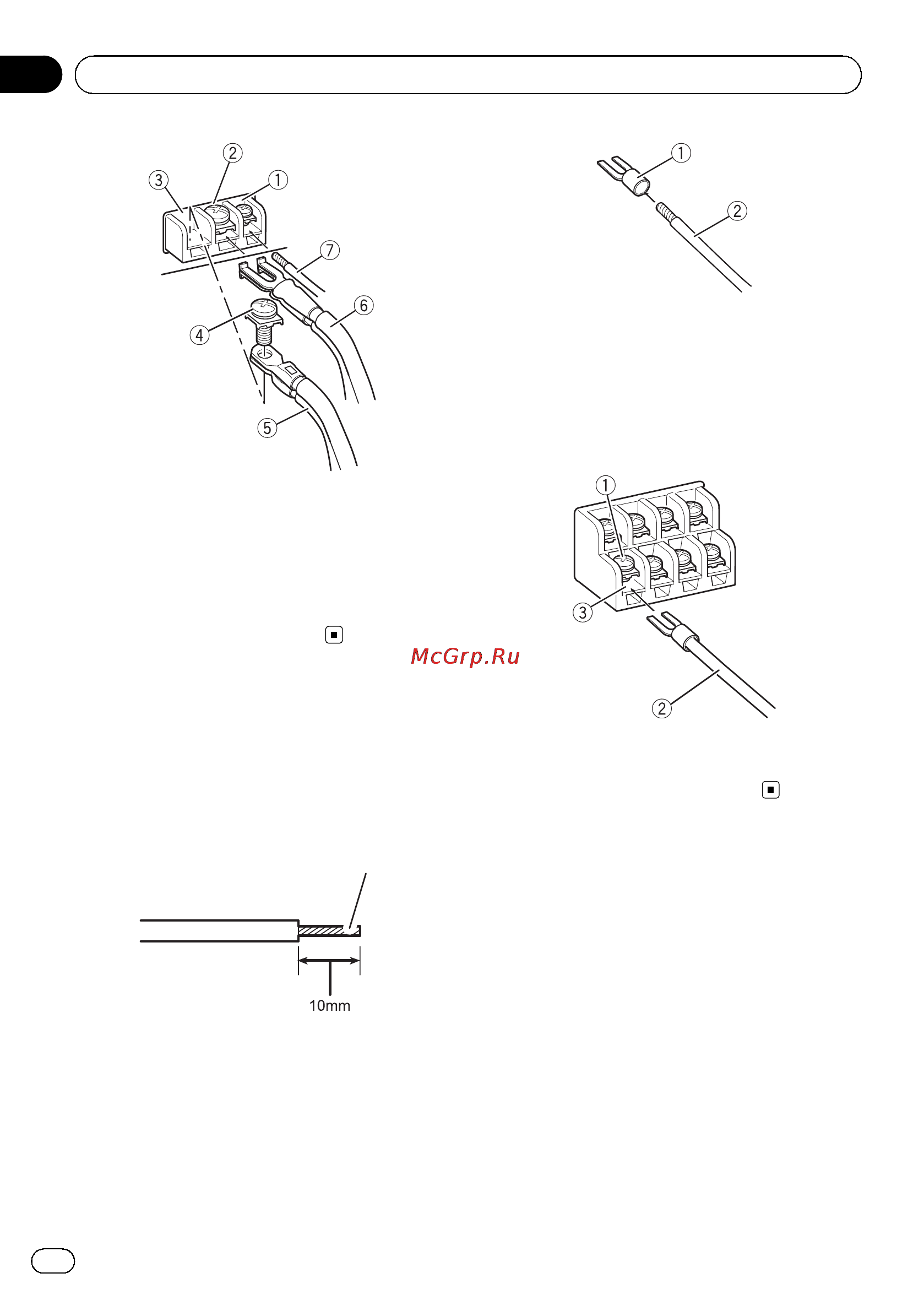

1 Terminale telecomando sistema
2 Terminale di terra
3 Terminale di alimentazione
4 Viti terminali
5 Cavo batteria
6 Cavo di messa a terra
7 Cavo telecomando sistema
Collegamento dei terminali
di uscita altoparlanti
1 Utilizzare una pinza tagliacavi o una ta-
glierina per esporre l’estremità dei cavi
degli altoparlanti di circa 10 mm e torcerle.
Torcere
2 Applicare i capocorda alle estremità dei
cavi.
Utilizzare pinze o un altro utensile per crimpa-
re i capocorda ai cavi.
1 Capocorda (venduto a parte)
2 Cavo altoparlanti
3 Collegare i cavi degli altoparlanti ai ter-
minali di uscita altoparlanti.
Fissare saldamente i cavi degli altoparlanti
con le viti terminali.
1 Viti terminali
2 Cavi altoparlanti
3 Terminali di uscita altoparlanti
It
36
Sezione
03
Collegamento delle unità
