Pioneer GM-6500F [86/96] Подключение устройств
![Pioneer GM-6500F [86/96] Подключение устройств](/views2/1002109/page86/bg56.png)

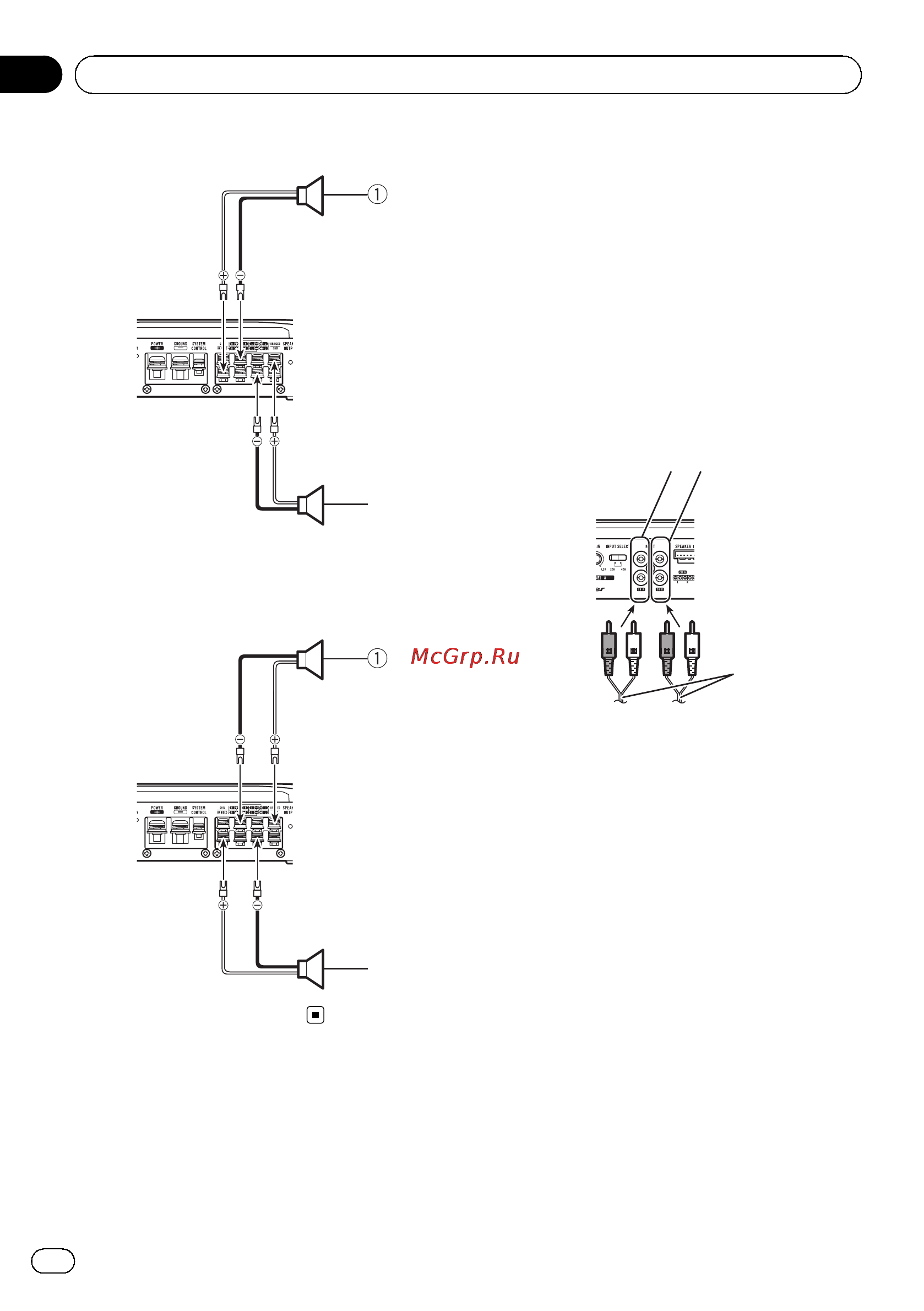

Двухканальный выход (стерео)
2
1 Громкоговоритель (правый)
2 Громкоговоритель (левый)
Двухканальный выход (моно)
1
1 Громкоговоритель (моно)
Подключение с
использованием входного
гнезда RCA
Соедините кабелем RCA выходное гнездо
автомобильной аудиосистемы и входное
гнездо RCA усилителя.
Четырехканальный / трехканальный
выход
! Установите переключатель
INPUT SELECT (выбор входа) в положе-
ние 4CH.
12
4
3
1 Входное гнездо А для RCA
2 Входное гнездо В для RCA
3 Соединительные провода со штекерами
RCA (приобретаются отдельно)
4 От автомобильной аудиосистемы (выход
RCA)
Если используется только один входной
штекер, например, если автомобильная
аудиосистема оснащена только одним вы-
ходом (выходом RCA), подключите штекер
к входному гнезду А для RCA, а не к гнезду
В.
Двухканальный выход (стерео)/
(моно)
! Установите переключатель
INPUT SELECT (выбор входа) в положе-
ние 2CH.
Ru
86
Раздел
03
Подключение устройств
