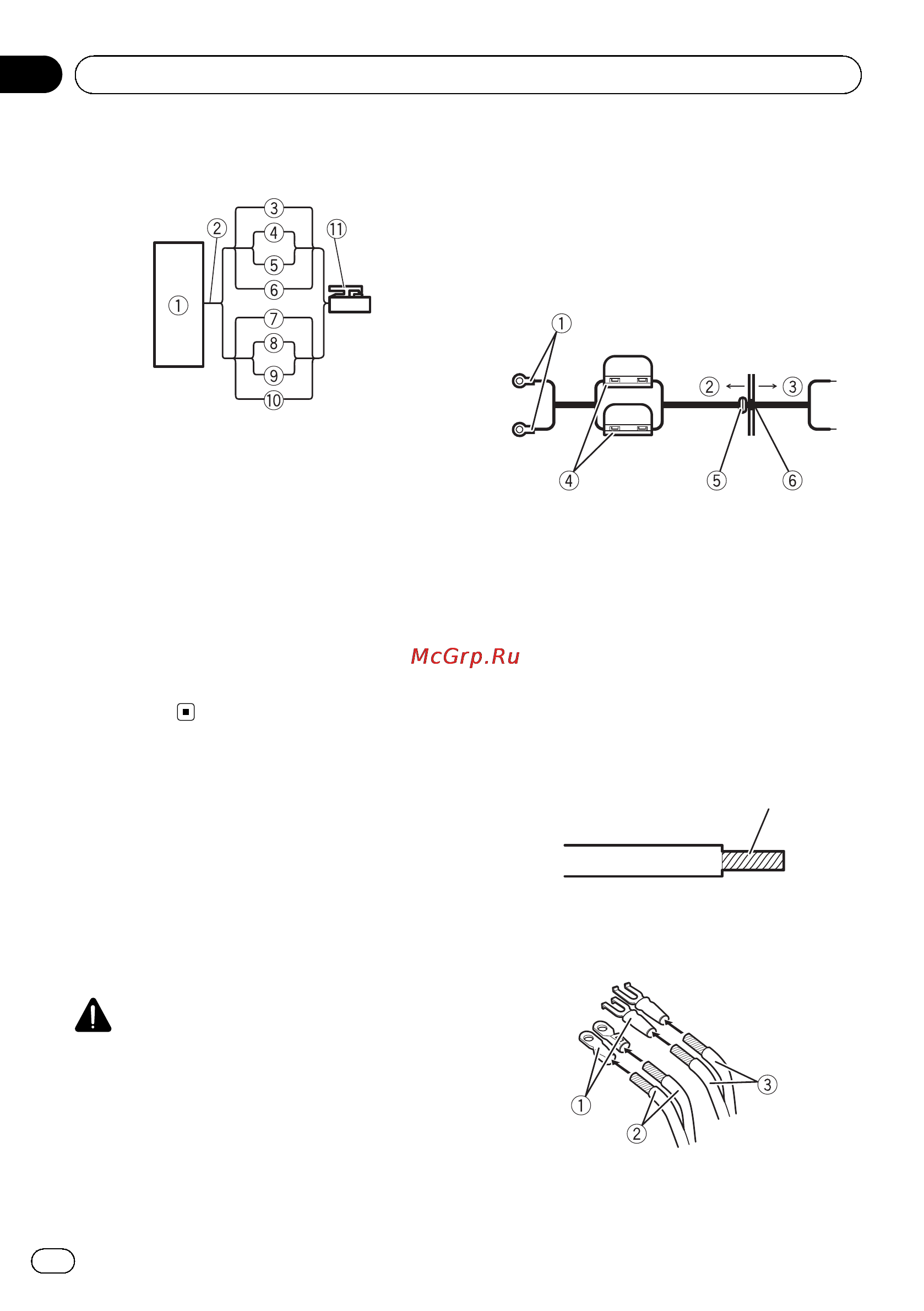

! Ne connectez pas simultanément l’entrée
RCA et l’entrée des haut-parleurs.
1 Système stéréo du véhicule
2 Sortie des haut-parleurs
3 Blanc/noir : Canal A, * gauche
4 Blanc : Canal A, + gauche
5 Gris/noir : Canal A, * droite
6 Gris : Canal A, + droite
7 Vert/noir : Canal B, * gauche
8 Vert : Canal B, + gauche
9 Violet/noir: Canal B, * droite
a Violet : Canal B, + droite
b Connecteur d’entrée des haut-parleurs
Vers la borne d’entrée des haut-parleurs de
l’appareil.
Connexion de la borne
d’alimentation
L’utilisation d’un fil de terre RD-223 et d’un fil
de batterie rouge spécial, disponibles séparé-
ment, est recommandée. Connectez le fil de la
batterie directement sur la borne positive +
de la batterie du véhicule et le fil de terre sur
la carrosserie du véhicule.
ATTENTION
Si le fil de la batterie n’est pas fermement fixé à la
borne à l’aide des vis de la borne, des risques de
surchauffe, d’anomalie de fonctionnement et de
blessures, brûlures mineures incluses, existent.
1 Positionnez le fil de la batterie du
compartiment du moteur jusqu’àl’intérieur
du véhicule.
Une fois toutes les autres connexions de l’am-
plificateur effectuées, connectez la borne du
fil de batterie de l’amplificateur à la borne po-
sitive (+) de la batterie.
1 Borne positive (+)
2 Compartiment du moteur
3 Intérieur du véhicule
4 Fusible (30 A) × 2
5 Insérez la rondelle en caoutchouc du joint
torique dans la carrosserie du véhicule.
6 Percez un trou de 14 mm dans la carrosse-
rie du véhicule.
2 Torsadez le fil de la batterie, le fil de
terre et le fil de la télécommande du sys-
tème.
Torsadez
3 Fixez les cosses aux extrémités des fils.
Utilisez des pinces, etc. pour serrer les cosses
sur les fils.
1 Cosse (vendue séparément)
2 Fil de la batterie
Fr
22
Section
03
Connexion des appareils
