![Pioneer GM-6500F [49/96] Conexión de las unidades](/img/pdf.png)
Pioneer GM-6500F [49/96] Conexión de las unidades
![Pioneer GM-6500F [49/96] Conexión de las unidades](/views2/1002109/page49/bg31.png)
2 Cable de batería
3 Cable de puesta a tierra
4 Conecte los cables al terminal.
Fije los cables firmemente utilizando los torni-
llos para terminales.

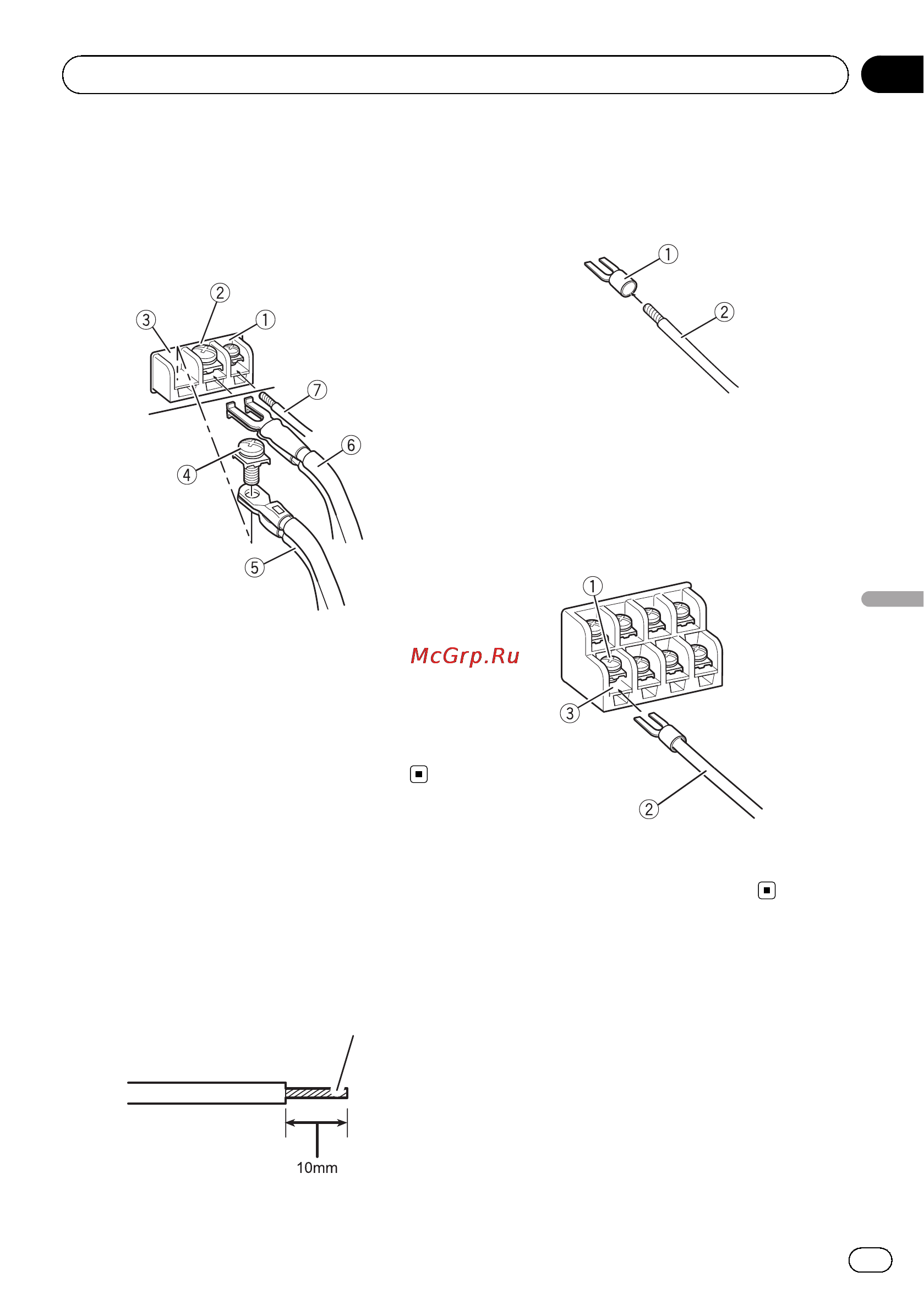

1 Terminal de control a distancia del sistema
2 Terminal de puesta a tierra
3 Terminal de potencia
4 Tornillos para terminales
5 Cable de batería
6 Cable de puesta a tierra
7 Cable de control a distancia del sistema
Conexión de los terminales
de salida del altavoz
1 Utilice un cortaalambres o un cúter
para pelar los extremos de los cables de los
altavoces aproximadamente 10 mm y tren-
ce el cable.
Gírelos
2 Acople las lengüetas a los extremos del
cable.
Utilice alicates, etc. para fijar las lengüetas a
los cables.
1 Lengüeta (se vende por separado)
2 Cable del altavoz
3 Conecte los cables del altavoz a los ter-
minales de salida del altavoz.
Fije los cables del altavoz firmemente utilizan-
do los tornillos para terminales.
1 Tornillos para terminales
2 Cables del altavoz
3 Terminales de salida del altavoz
Es
49
Sección
Español
03
Conexión de las unidades
