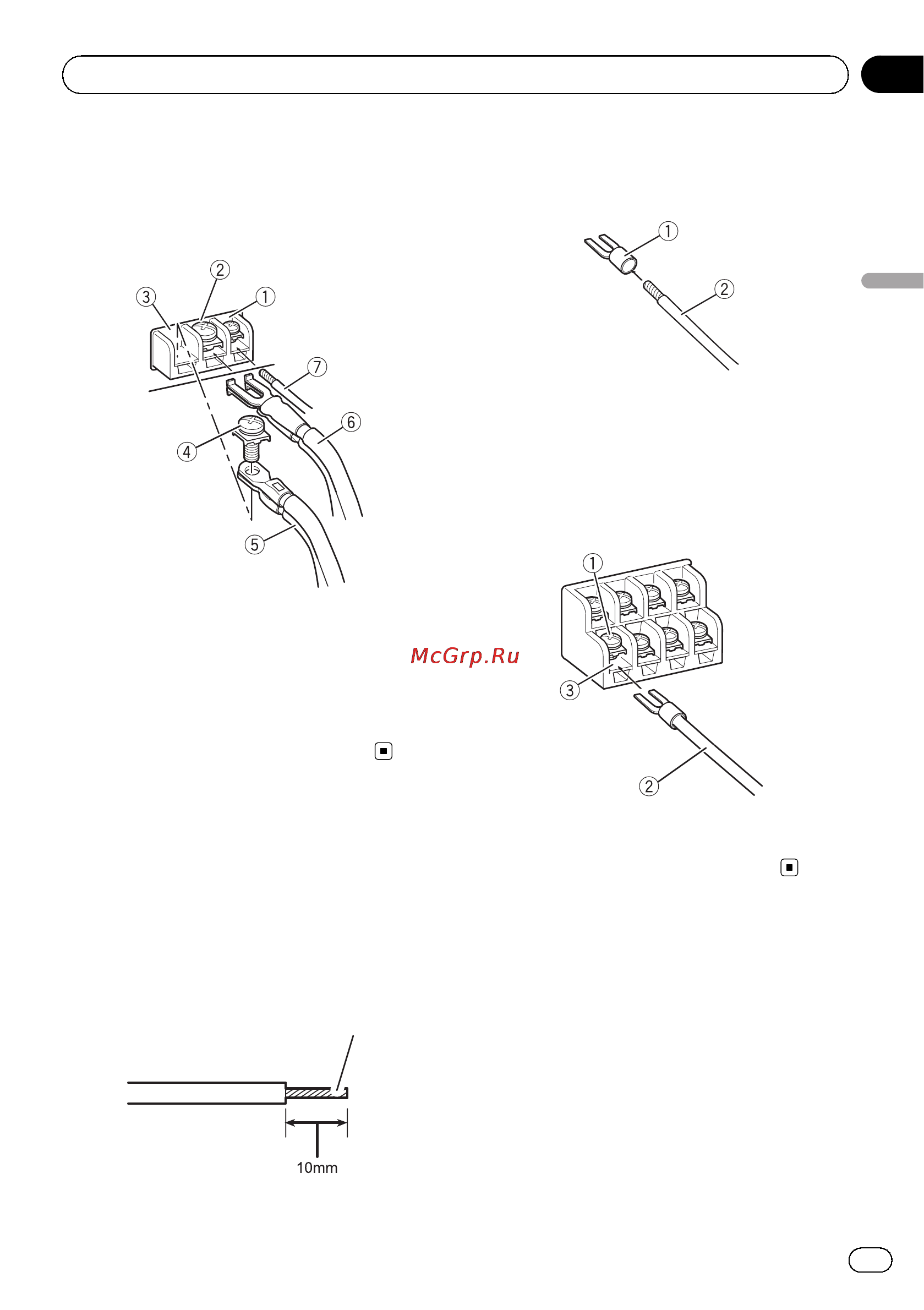

3 Fil de terre
4 Connectez les fils à la borne.
Fixez fermement les fils à l’aide des vis de la
borne.
1 Borne de la télécommande du système
2 Borne de masse
3 Borne d’alimentation
4 Vis de la borne
5 Fil de la batterie
6 Fil de terre
7 Fil de la télécommande du système
Connexion des bornes de
sortie des haut-parleurs
1 Utilisez une pince coupante ou un cou-
teau à lame rétractable pour dénuder l’ex-
trémité des fils des haut-parleurs et
exposer environ 10 mm de fil, puis torsadez
le fil.
Torsadez
2 Fixez les cosses aux extrémités des fils.
Utilisez des pinces, etc. pour serrer les cosses
sur les fils.
1 Cosse (vendue séparément)
2 Fil du haut-parleur
3 Connectez les fils des haut-parleurs aux
bornes de sortie des haut-parleurs.
Fixez fermement les fils des haut-parleurs à
l’aide des vis de la borne.
1 Vis de la borne
2 Fils des haut-parleurs
3 Bornes de sortie des haut-parleurs
Fr
23
