Impostazione corretta del
guadagno
! È inclusa una funzione di protezione per
impedire malfunzionamenti dell’unità e/o
degli altoparlanti dovuti a livelli di uscita ec-
cessivi, o a uso o collegamenti non corretti.
! Se l’audio viene emesso a volume eccessi-
vo, e in altre condizioni di questo tipo, que-
sta funzione interrompe l’uscita per alcuni
secondi. L’uscita dell’audio riprende quan-
do il volume sull’unità principale viene ri-
dotto.
! Se l’uscita dell’audio viene interrotta, i co-
mandi del guadagno potrebbero essere
stati regolati in modo non corretto. Per as-
sicurare che l’audio venga emesso costan-
temente anche se il volume dell’unità
principale è alto, regolare il comando del
guadagno dell’amplificatore su un livello
adatto al livello massimo di uscita pream-
plificato dell’unità principale, in modo che
il volume non subisca variazioni e che si li-
mitino le emissioni audio eccessive.
! Anche se il volume e il guadagno sono re-
golati correttamente, l’audio dell’unità po-
trebbe venire periodicamente interrotto. In
questi casi, contattare la stazione assisten-
za Pioneer più vicina.

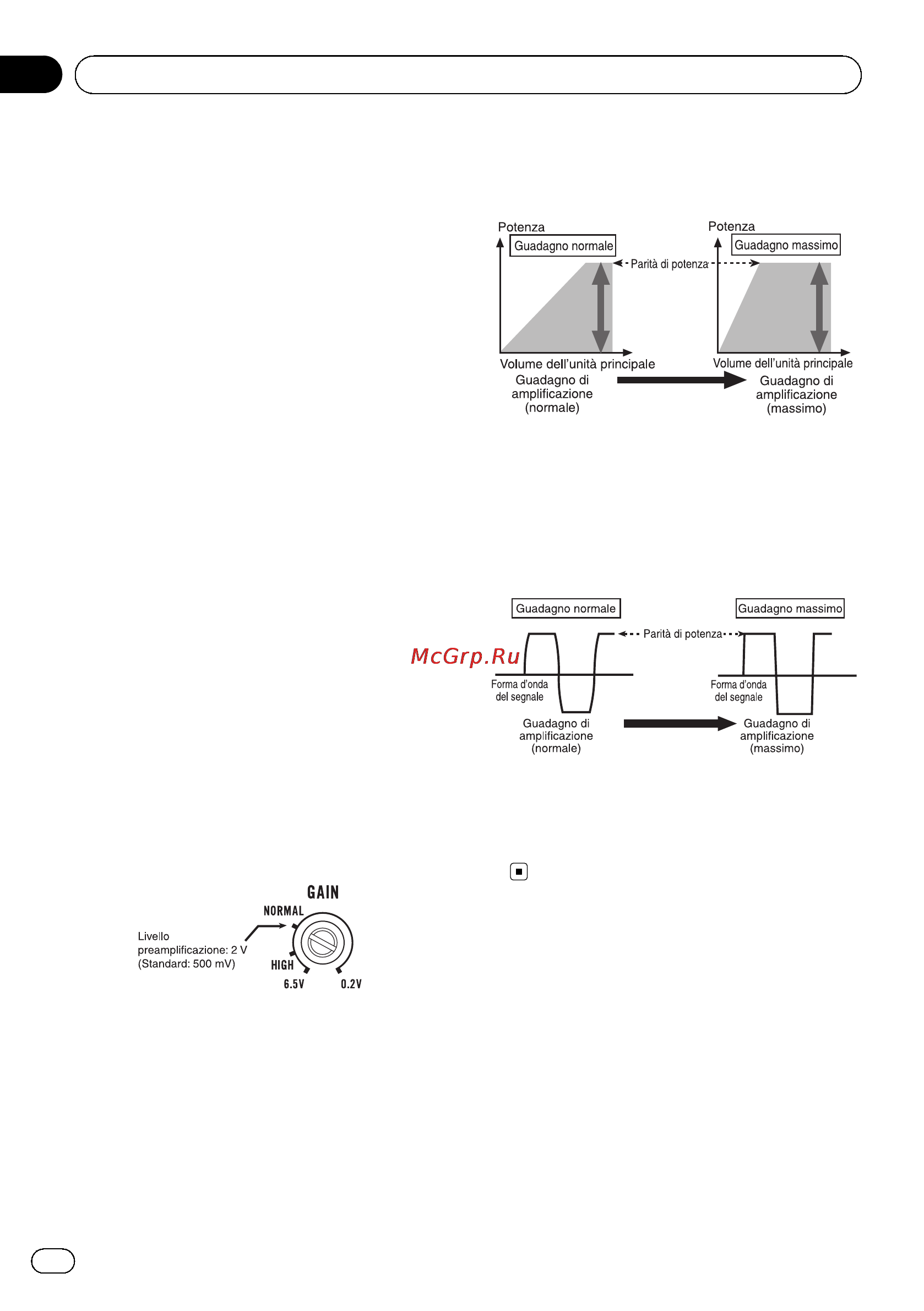

Comando del guadagno di questa
unità
L’illustrazione in alto mostra l’impostazione
NORMAL del guadagno.
Relazione tra il guadagno
dell’amplificatore e la potenza di
uscita dell’unità principale
Se il guadagno dell’amplificatore viene regola-
to su un livello eccessivo, si aumenterà la di-
storsione, non la potenza.
Forma d’onda del segnale con volume
di uscita eccessivo e comando del
guadagno dell’amplificatore
Forma d’onda del segnale distorta con livello
di uscita eccessivo, se si aumenta il guadagno
dell’amplificatore non si riesce ad ottenere un
aumento apprezzabile della potenza di usci-
ta.
It
30
Sezione
02
Impostazione dell’unità
