Pioneer GM-6500F [33/96] Collegamento delle unità
![Pioneer GM-6500F [33/96] Collegamento delle unità](/views2/1002109/page33/bg21.png)
Canale altoparlan-
te
Alimentazione
Uscita altoparlante a
tre canali A
Ingresso massimo:
120 W min.
Uscita altoparlante a
tre canali B
Ingresso massimo:
360 W min.

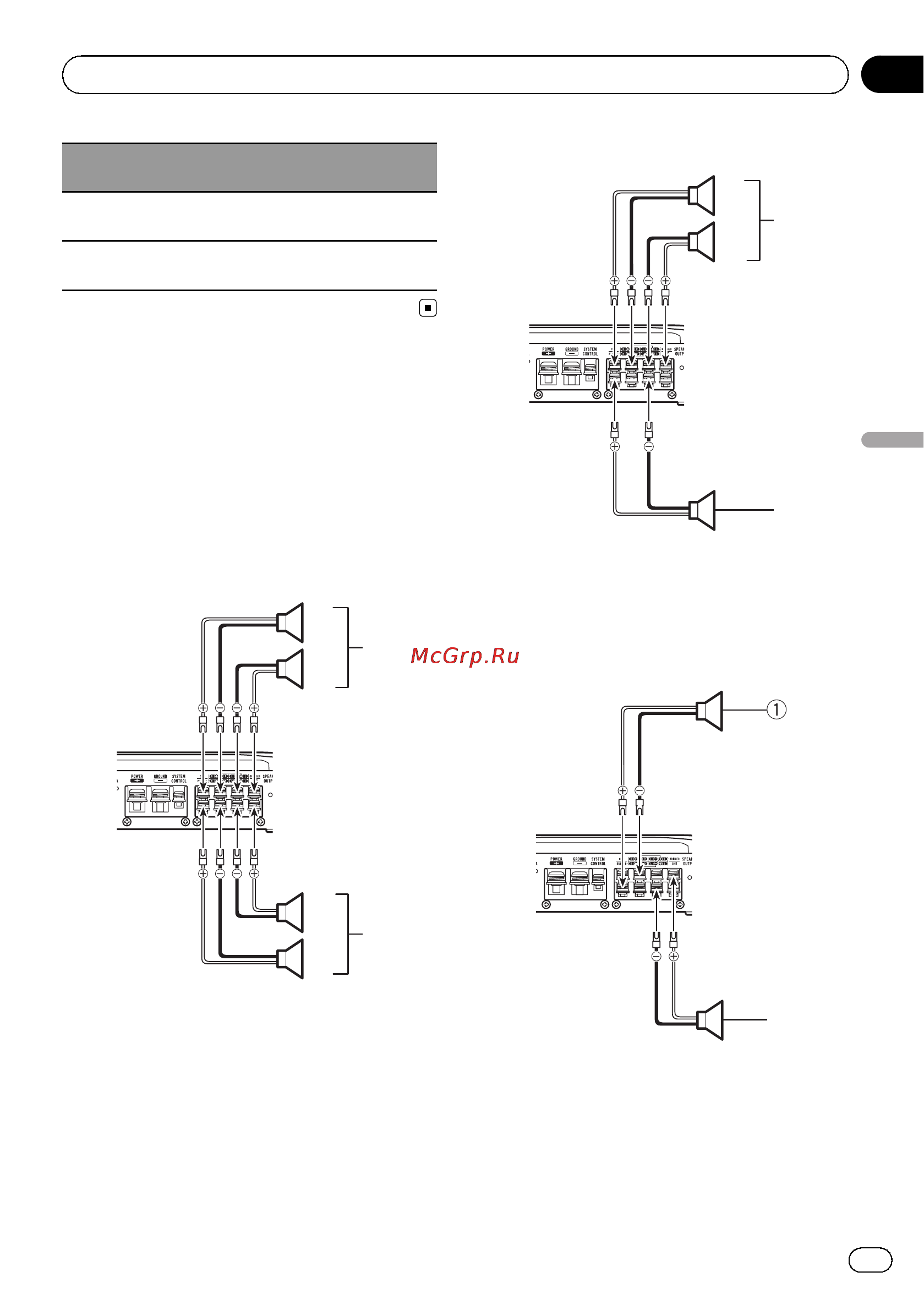

Collegamento degli
altoparlanti
La modalità di uscita degli altoparlanti può es-
sere a quattro, a tre (stereo e mono) o a due
canali (stereo o mono). Collegare i conduttori
degli altoparlanti in base alla modalità e alle fi-
gure mostrate in basso.
Uscita a quattro canali
3
2
1
1
2
4
1 Destra
2 Sinistra
3 Uscita altoparlante A
4 Uscita altoparlante B
Uscita a tre canali
4
3
2
1
1 Destra
2 Sinistra
3 Uscita altoparlante A
4 Uscita altoparlante B (mono)
Uscita a due canali (stereo)
2
1 Altoparlante (destro)
2 Altoparlante (sinistro)
It
33
Sezione
Italiano
03
Collegamento delle unità
