Pioneer GM-6500F [5/96] Setting the unit
![Pioneer GM-6500F [5/96] Setting the unit](/views2/1002109/page5/bg5.png)
! Despite correct volume and gain settings,
the unit sound still cuts out periodically. In
such cases, please contact the nearest
authorized Pioneer Ser vice Station.

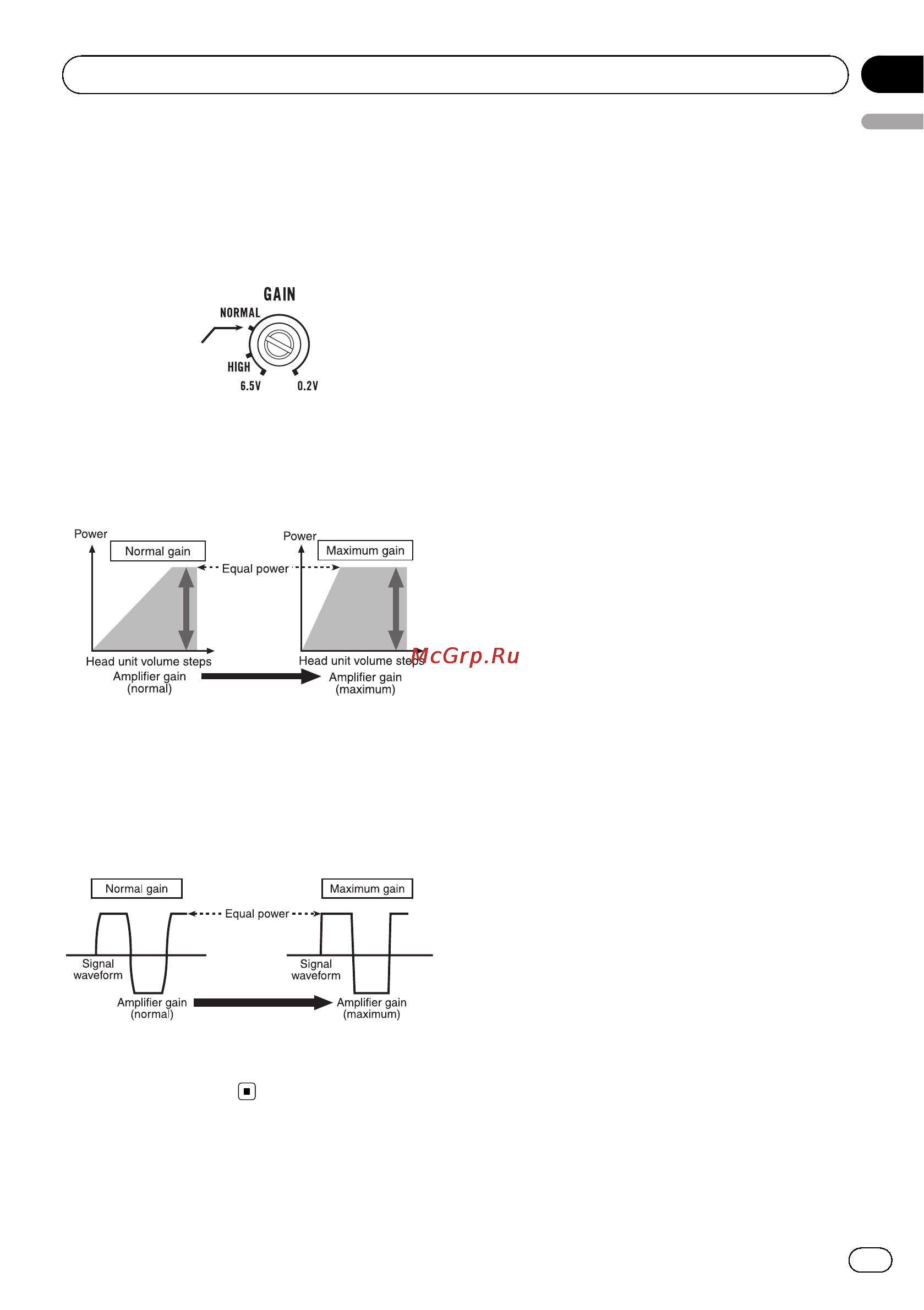

Gain control of this unit
Preout level: 2 V
(Standard: 500 mV)
Above illustration shows NORMAL gain set-
ting.
Relationship between amplifier gain
and head unit output power
If amplifier gain is raised improperly, this will
simply increase distortion, with little increase
in power.
Signal waveform when outputting at
high volume using amplifier gain
control
Signal waveform distorted with high output, if
you raise the gain of the amplifier the power
changes only slightly.
En
5
English
Section
02
Setting the unit
