B-2
Руководство по установке аппаратного обеспечения коммутаторов Cisco Catalyst 3750-X и 3560-X
OL-19593-03
Приложение B Технические характеристики разъемов и кабелей
Технические характеристики разъемов
Разъемы 10 Gigabit Ethernet CX1 (медные SFP+)
Электрические модули 10 Gigabit Ethernet имеют медные разъемы CX1, аналогичные одному из
представленных на Рисунок B-2.
Примечание. При заказе или использовании кабелей CX1 убедитесь, что идентификатор версии
равен 2 или более.
Оптические модули 10 Gigabit Ethernet имеют разъемы, показанные на Рисунок B-3 и
Рисунок B-4.

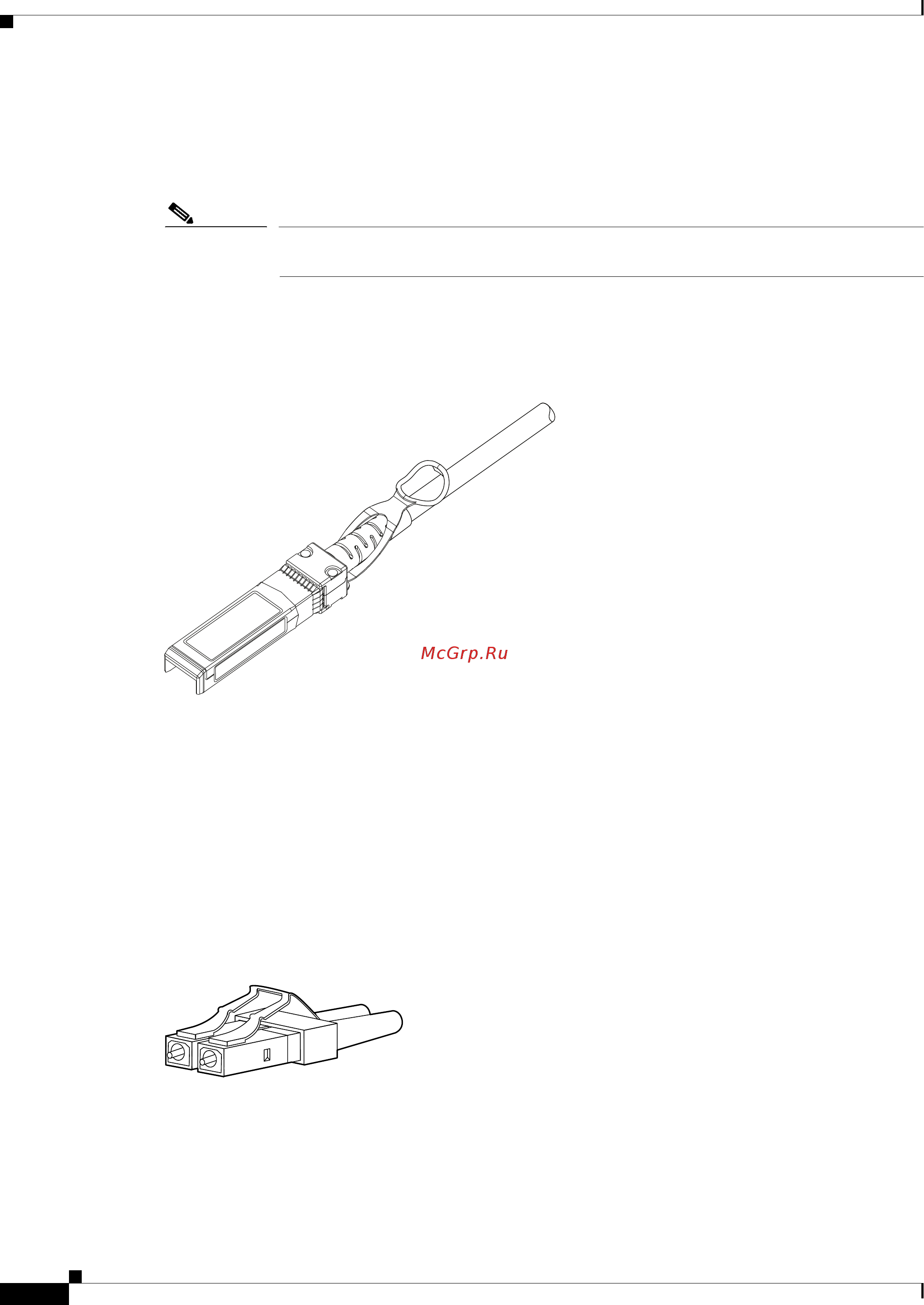

Рисунок B-2 Разъем медных портов CX1 10 Gigabit Ethernet (пример)
Модули SFP и SFP+
Рисунок B-3, Рисунок B-4 и Рисунок B-5 показывают разъемы SFP-модуля.
Коммутатор Catalyst 3560-Х поддерживает соединительный кабель модуля SFP— полуметровый
медный пассивный кабель с разъемами модуля SFP на обоих концах (Рисунок B-6). Этот кабель
используется для подключения двух коммутаторов Catalyst 3560-X в каскадной конфигурации
(только с портами SFP 1-Gigabit Ethernet).
Рисунок B-3 Дуплексный кабельный разъем LC
278541
58476
