B-8
Руководство по установке аппаратного обеспечения коммутаторов Cisco Catalyst 3750-X и 3560-X
OL-19593-03
Приложение B Технические характеристики разъемов и кабелей
Характеристики кабеля и адаптера

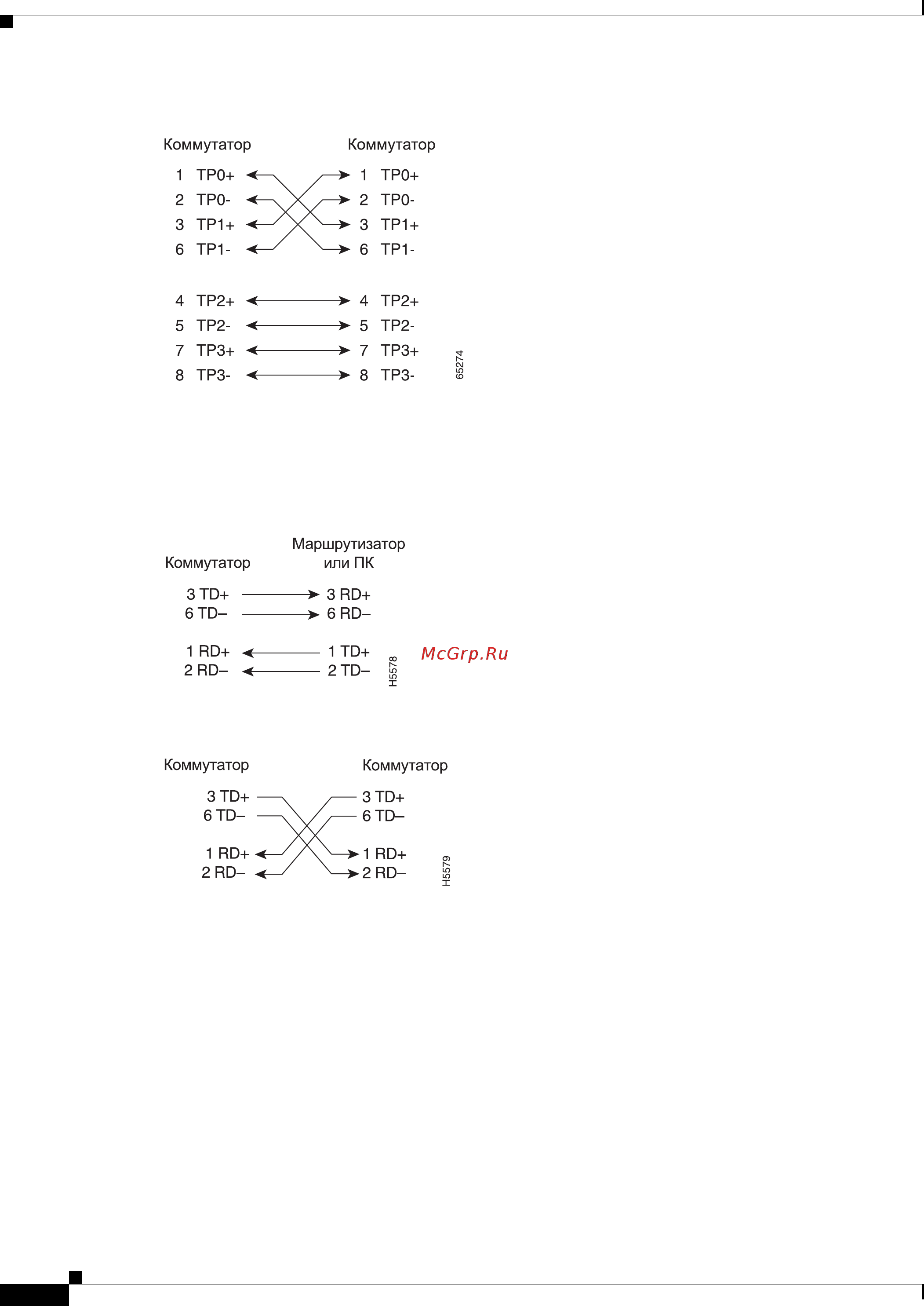

Рисунок B-11 Схема четырех перекрестных кабелей типа витая пара
Два вывода кабелей типа витая пара
Рисунок B-12 Схема двухпарного витого прямого кабеля
Рисунок B-13 Схема двух перекрестных кабелей типа витая пара
