2-15
Руководство по установке аппаратного обеспечения коммутаторов Cisco Catalyst 3750-X и 3560-X
OL-19593-03
Глава 2 Установка коммутатора
Установка коммутатора
На Рисунок 2-14 порт B StackPower в центре коммутатора вышел из строя; этот стек делится на
2 стека. Два верхних коммутатора делят между собой питание, нижний коммутатор теперь
является отдельным стеком.

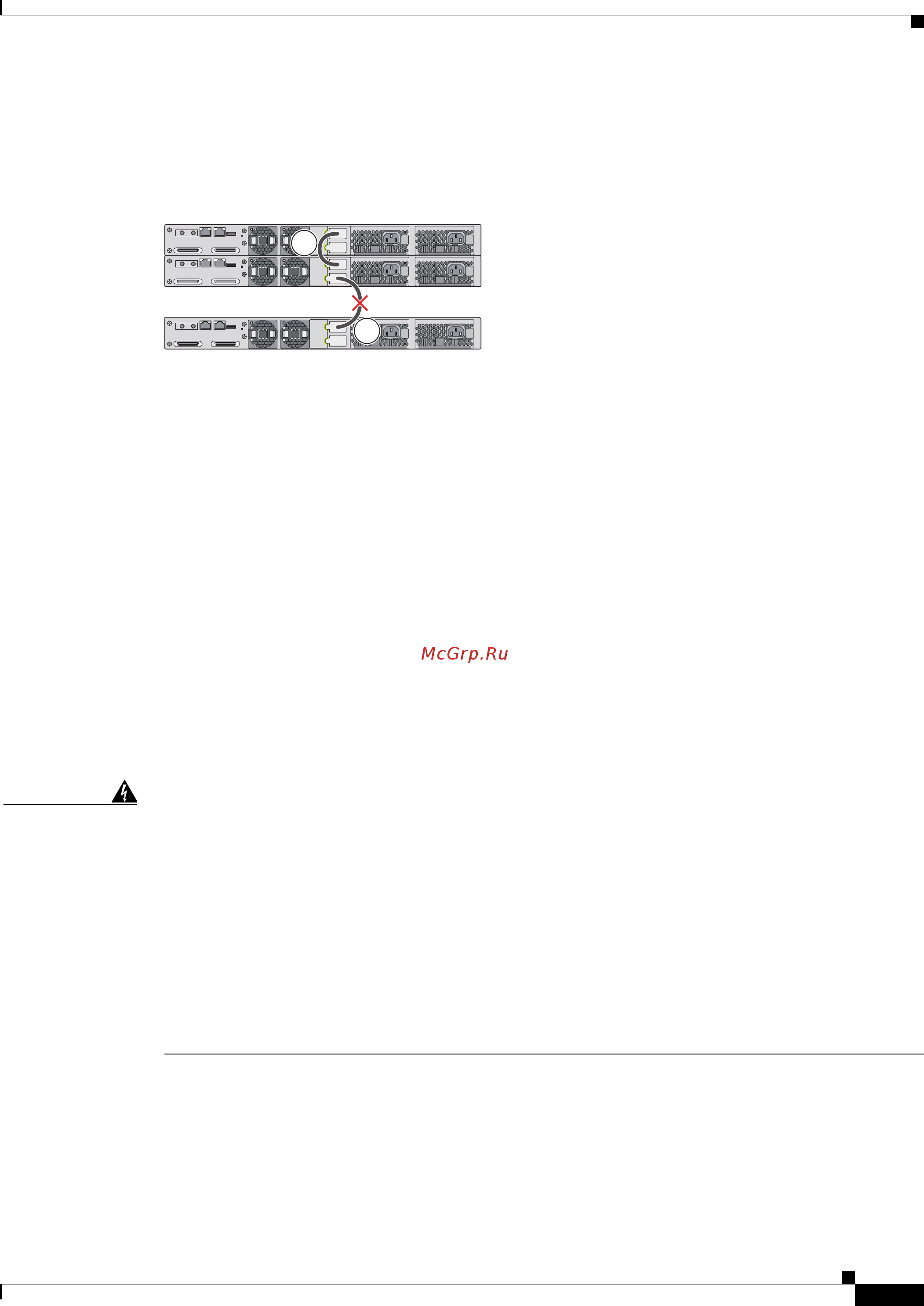

Рисунок 2-14 Пример разделенного стека StackPower при условии переключения при отказе
Установка коммутатора
• Монтаж в стойке, стр.2-15
• Монтаж на столе или на полке, стр.2-20
• Действия после установки коммутатора, стр.2-20
На рисунках, приведенных в этом разделе, в качестве примера показан коммутатор Catalyst
3750E-48 с поддержкой PoE. Можно установить коммутаторы Catalyst 3750-X и 3560-X, выполнив
те же процедуры.
Монтаж в стойке
Чтобы установить коммутатор в 19-дюймовую стойку, следуйте инструкциям, приведенным в
этом разделе.
19-дюймовые кронштейны входят в комплект поставки коммутатора. При установке коммутатора в
стойки других типов требуется дополнительный комплект кронштейнов, не поставляемый с
коммутатором. Рисунок 2-15 показывает кронштейны для монтажа и номера деталей.
STACK 1 STACK 2
STACK 1 STACK 2
STACK 1 STACK 2
253402
1
2
Предупреждение
Для предотвращения травм при монтаже или обслуживании этого блока в стойке
необходимо принимать особые меры предосторожности, обеспечивающие
устойчивость системы. Инструкции по обеспечению безопасности:
• Если это устройство является единственным в стойке, его следует монтировать внизу
стойки.
• При установке этого устройства в частично заполненную стойку наполняйте стойку снизу
вверх, устанавливая самые тяжелые компоненты в нижней части стойки.
• Если стойка оснащена устройствами повышения устойчивости, устанавливайте
стабилизаторы перед началом монтажа или обслуживания блока в стойке.
Заявление 1006.
