Глава 1 Обзор продукта
Описание задней панели
Модули вентиляторов
Коммутатор имеет два внутренних модуля вентиляторов 12 В с возможностью горячей замены с
двумя вентиляторами каждый. Система циркуляции воздуха состоит из модуля вентиляторов и
блоков питания. Схемы распределения воздушных потоков могут различаться в зависимости от
конфигурации блоков питания.
Рисунок 1-9 показывает распределение воздушных потоков для коммутаторов с 12, 24 и 48
портами. Синяя стрелка указывает
поток холодного воздуха, красная стрелка — поток теплового
воздуха. Когда вентиляторы работают правильно, горит зеленый индикатор в верхнем левом углу
вентилятора (если смотреть сзади). При отказе вентилятора индикатор становится желтым.

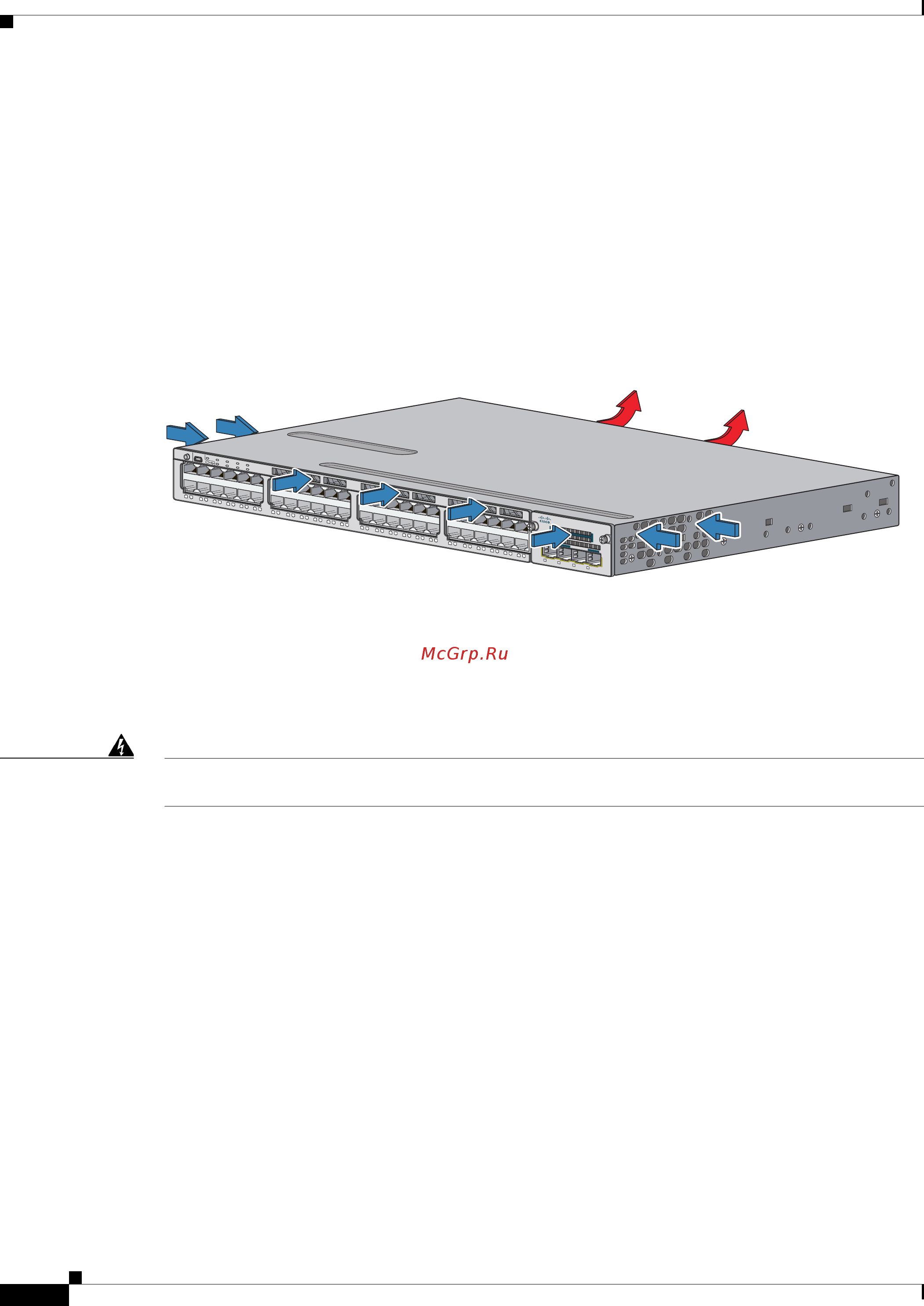

Рисунок 1-9 Схемы распределения воздушных потоков коммутаторов с 24 и 48 портами
Информацию об установке модуля вентиляторов и характеристиках модуля см. в Глава 3, «Уст ановка
блока питания и вентиляторного модуля», и Приложение A, «Технические характеристики».
Разъем XPS
Предупреждение
Присоединяйте только следующие внешние системы питания Cisco к
коммутатору: XPS 2200.
Заявление 387.
Cisco XPS 2200 — это система резервного питания, которая поддерживает 9 сетевых
коммутаторов и может обеспечивать питание одного или двух неисправных коммутаторов
единовременно. Она обнаруживает отказ блока питания подключенного коммутатора и
обеспечивает питание неисправного коммутатора.
Используйте XPS 2200 только с рекомендованными кабелями Cisco XPS. Можно заказать кабели
XPS для подключения своего коммутатора к XPS 2200 у своего торгового представителя Cisco.
• CAB-XPS-58CM (кабель длиной 0,58 м)
• CAB-XPS-150CM (кабель длиной 1,5 м)
Cisco XPS 2200 имеет номинальный выходной уровень –56 В. Общая максимальная выходная
мощность зависит от установленных блоков питания.
9 портов на XPS 2200 обеспечивают питание и управление сигналами коммутаторов Catalyst
3750-X и 3560-X. Другие модели коммутаторов не поддерживают управляющие сигналы. Обмен
данными между XPS 2200 и коммутаторами осуществляется по 12-контактному кабелю. Все
поддерживаемые коммутаторы, подключенные к XPS 2200, могут одновременно
взаимодействовать с системой. Следующие возможности XPS 2200 можно настроить с помощью
программного обеспечения коммутатора.
Catalyst 3750-X PoE+48
SYST
XPS
STAT
SPEED
DUPLX
EN
PoE
STACK
MAST
S-PWR
MODE
CONSOLE
1
2
3
4
5
6
7
8
9
10
11
12
1
2
3
4
5
6
7
8
9
10
11
12
1
2
3
4
5
6
7
8
9
10
11
12
1
2
3
4
5
6
7
8
9
10
11
12
C3KX-NM-10G
NETWORK
MODULE
G1
G2/TE1
G3
G4/TE2
253199
