Cisco ws-c3750x-24t-l [102/118] Порт консоли
![Cisco ws-c3750x-24t-l [102/118] Порт консоли](/views2/1217440/page102/bg66.png)
B-4
Руководство по установке аппаратного обеспечения коммутаторов Cisco Catalyst 3750-X и 3560-X
OL-19593-03
Приложение B Технические характеристики разъемов и кабелей
Технические характеристики разъемов

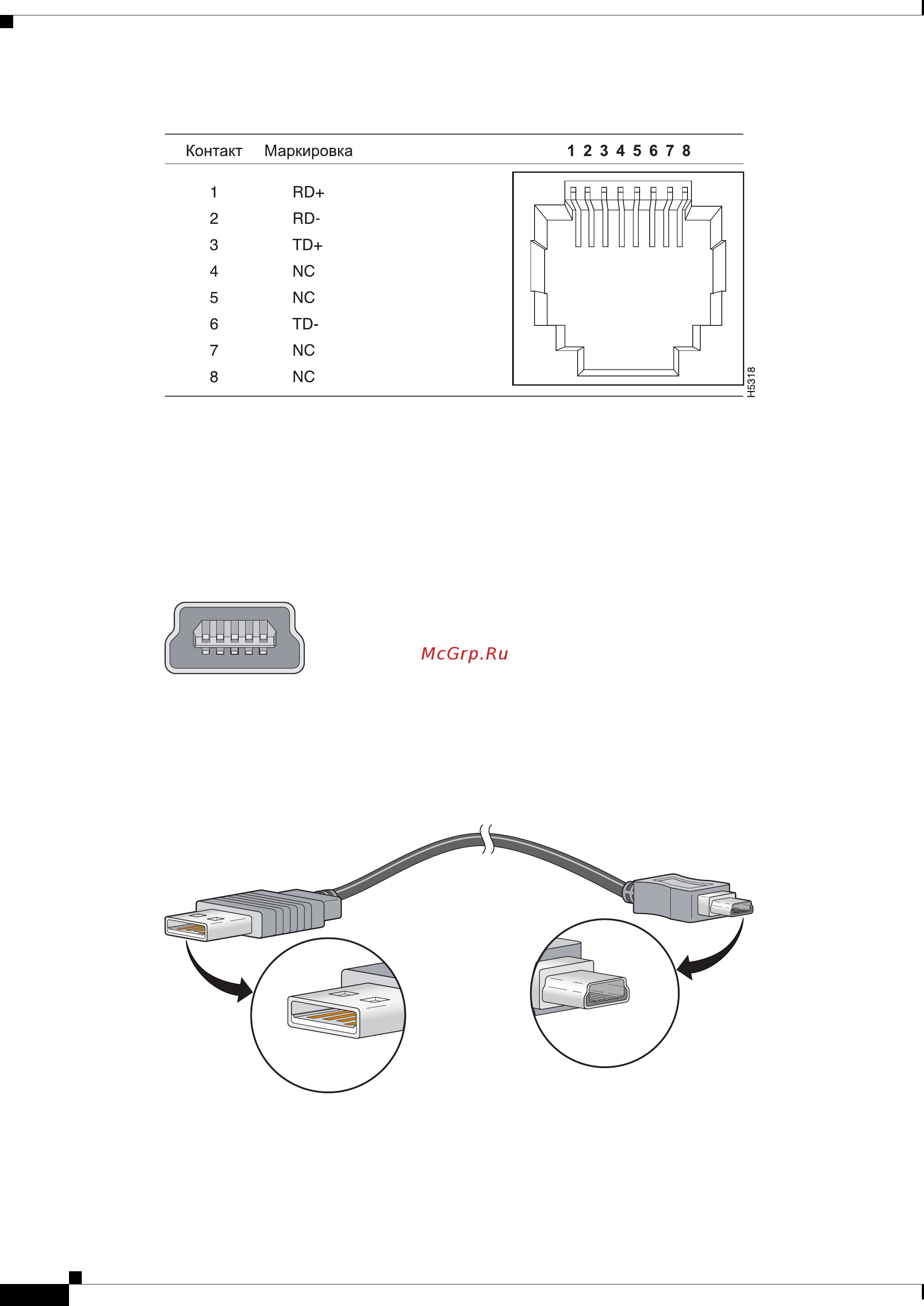

Рисунок B-7 Выводы порта 10/100
Порт консоли
Коммутатор оснащен двумя консольными портами: 5-контактным портом mini-USB типа B на
передней панели (см. Рисунок B-8) и консольным портом RJ-45 на задней панели.
Рисунок B-8 Порт USB mini типа B
Для подключения к консольному порту USB используется кабель USB типа А/5-контактный
mini-USB типа B (см. Рисунок B-9). Кабель USB типа А/mini-USB типа B не входит в комплект
поставки .Можно заказать комплект аксессуаров (номер по каталогу 800-33434), содержащий этот
кабель.
Рисунок B-9 Кабель USB типа A — USB 5-контактный мини типа B
Консольный порт RJ-45 имеет 8-контактный разъем RJ-45 (см. Таблица B-2 и Таблица B-3).
Прилагаемый кабель-адаптер RJ-45/DB-9 используется для подключения консольного порта
коммутатора к консольному ПК. Чтобы подключить терминал к консольному порту коммутатора,
вам потребуется DTE-адаптер RJ-45–DB-25 с гнездом. Можно заказать комплект (номер по
каталогу ACS-DSBUASYN=) с таким адаптером. Информацию о консольном порте и выводе
адаптера см
. в Таблица B-2 и Таблица B-3.
253163
253405
