Глава 1 Обзор продукта
Описание задней панели
Порт USB mini типа B
5-контактный разъем USB mini типа B на передней панели доступен для управления
коммутаторами (Рисунок 1-6).
Рисунок 1-6 Консольный порт USB Mini типа B
Подробности см. в Раздел «Порты управления» на стр.1-25.
Описание задней панели
Задняя панель коммутатора имеет разъем заземления, консольный порт RJ-45, порт управления
RJ-45 10/100, разъем USB типа A, два разъема StackWise (только коммутаторы Catalyst 3750-X),
два модуля вентиляторов, разъем XPS 2200, разъем StackPower (только коммутаторы
Catalyst 3750-X) и два слота для модулей блоков питания. См. Рисунок 1-7 и описания на
следующих страницах. Рисунок 1-7 показывает коммутатор Catalyst 3750-X-48 PoE+, который
имеет один разъем для подключения либо StackPower, либо XPS и
только один разъем для
StackPower. Рисунок 1-8 показывает заднюю панель коммутатора Catalyst 3560-X, который имеет
один разъем для XPS и не имеет разъема StackPower.

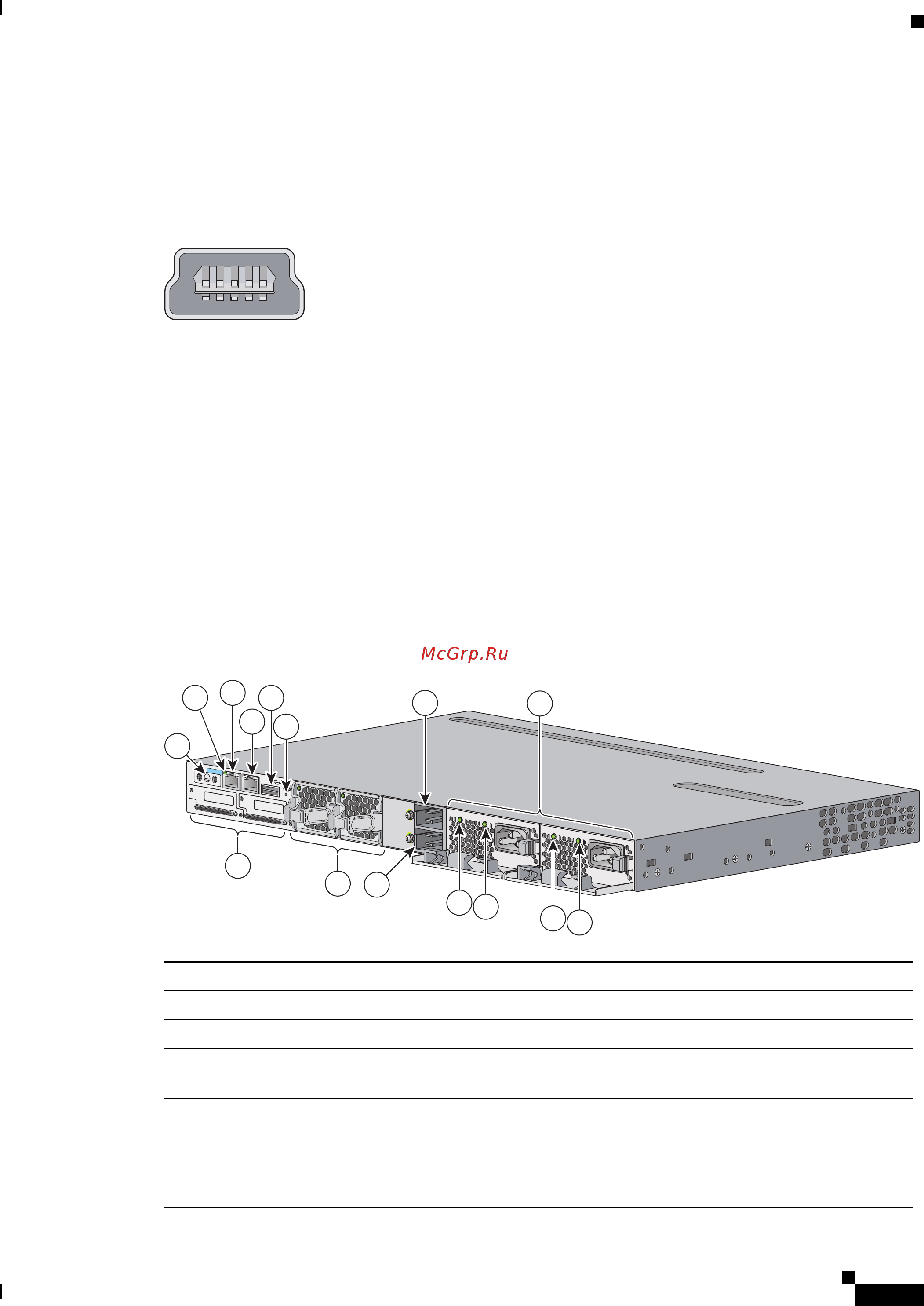

Рисунок 1-7 Задняя панель коммутатора Catalyst 3750-X
253163
1 Клемма заземления 8 Модули вентиляторов
2 Индикатор консольного порта RJ-45 9 Разъем StackPower или XPS 2200
3 Консольный порт RJ-45 10 Разъем StackPower
4 Порт управления RJ-45 10/100 11 Модули блока питания (показаны модули
блока питания переменного тока)
5 Разъем USB типа A 12 Индикатор состояния питания переменного
тока (вход)
6 Кабельные разъемы стека 13 Индикатор состояния блока питания (выход)
7 Кнопка сброса
