2-6
Руководство по установке аппаратного обеспечения коммутаторов Cisco Catalyst 3750-X и 3560-X
OL-19593-03
Глава 2 Установка коммутатора
Конфигурации кабелей для стека данных
• Длина кабеля. Требуемый размер кабелей зависит от конфигурации. Если длина кабеля
StackWise не указана в заказе, в комплект поставки входит кабель длиной 0,5м. Если вам
нужен кабель длиной 1м или 3м, вы можете заказать его у поставщика Cisco. Номера кабелей
по каталогу см. в Раздел «Порты StackWise» на стр.1-21. Раздел «Конфигурации кабелей для
стека данных» на стр.2-6содержит примеры рекомендованных конфигураций.
• Для стеков коммутаторов, установленных в стойку и подключенных к XPS 2200, необходимо
ознакомиться с рекомендуемой последовательностью выполнения работ:
–
При использовании XPS 2200 сначала установите XPS внизу стека. При необходимости
оставьте зазор 1RU между XPS и первым коммутатором сверху для прокладки кабелей.
–
Подключение 12-контактных кабелей XPS к XPS 2200.
–
Уст а н о в и т е коммутаторы в стойку. Если имеется дополнительный модуль питания
мощностью 1100Вт, сначала установите коммутатор в стойку, а затем установите модуль
питания.
–
Подключите кабель XPS к первому коммутатору над системой XPS 2200. Подключите
кабели стекирования к первому коммутатору над системой XPS.
–
Подключите кабель XPS ко второму коммутатору над системой XPS 2200. Подключите
кабели стекирования к следующему коммутатору над системой XPS.
–
Повторяйте процедуру, пока не подключите все коммутаторы.
• Для установленных в стойку стеков коммутаторов, которые являются частью стека
StackPower, а также стека данных, см. Раздел «Планирование стека StackPower (коммутаторы
Catalyst 3750-X)» на стр.2-9.
Конфигурации кабелей для стека данных

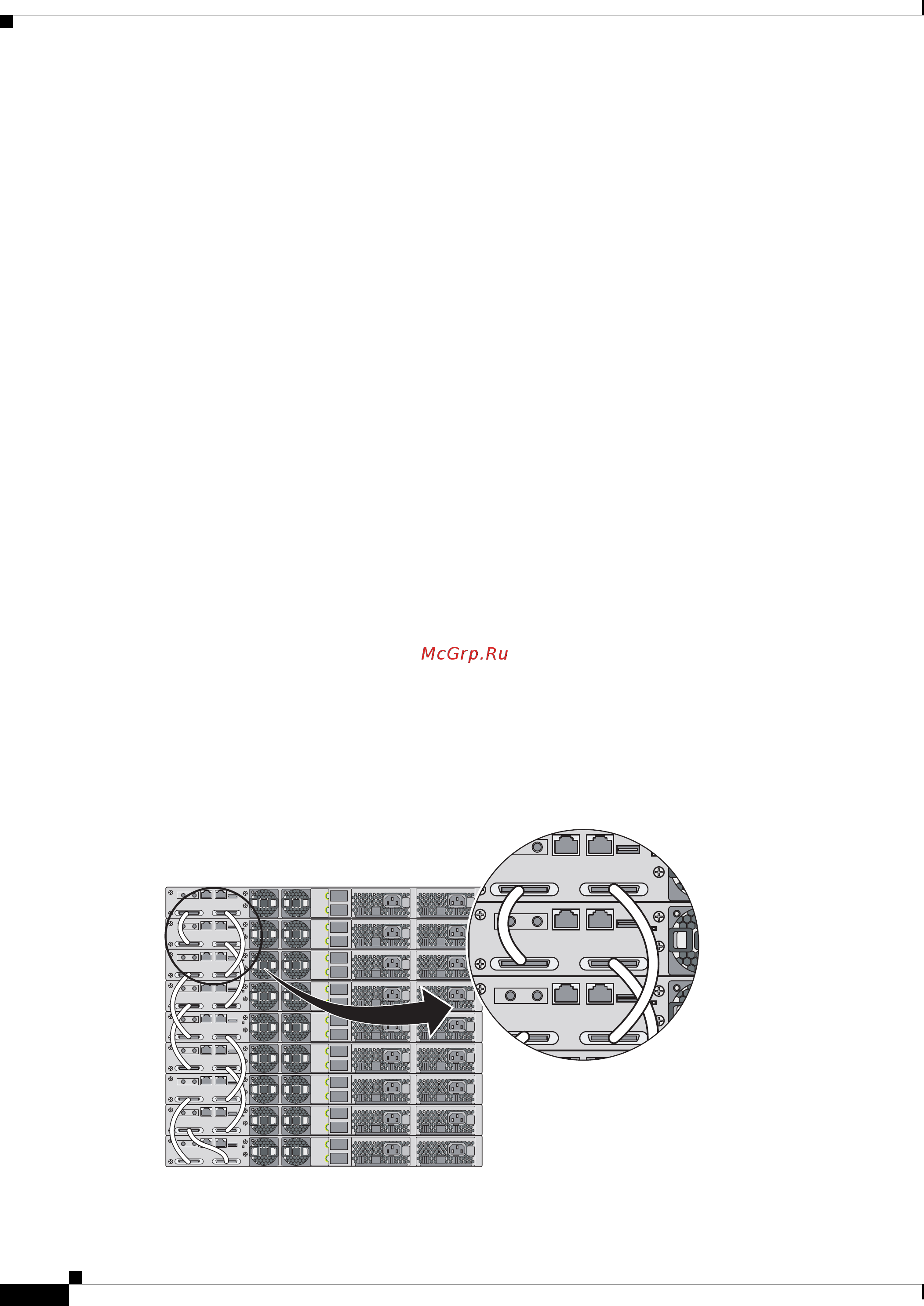

На Рисунок 2-1 показан пример рекомендуемой конфигурации с использованием кабеля StackWise
длиной 0,5 м из комплекта поставки. В этом примере коммутаторы стекированы в вертикальной
стойке или на столе. Данная конфигурация обеспечивает резервирование подключений.
Рисунок 2-1 Стекирование данных коммутаторов в стойке или на столе с
использованием кабеля StackWise длиной 0,5 м
STACK 1 STACK 2
STACK 1 STACK 2
STACK 1 STACK 2
STACK 1 STACK 2
STACK 1 STACK 2
STACK 1 STACK 2
STACK 1 STACK 2
STACK 1 STACK 2
STACK 1 STACK 2
253200
STACK 1 STACK 2
STACK 1 STACK 2
STACK 1 STACK 2
