3-7
Руководство по установке аппаратного обеспечения коммутаторов Cisco Catalyst 3750-X и 3560-X
OL-19593-03
Глава 3 Установка блока питания и вентиляторного модуля
Установка блока питания переменного тока
Установка блока питания переменного тока
Шаг 1 Отключите питание на блоке питания.
Шаг 2 Отсоедините кабель питания от держателя кабеля питания.
Шаг 3 Отсоедините кабель питания от силового разъема.
Шаг 4 Нажмите на защелку справа на модуле блока питания в направлении внутрь и извлеките блок
питания. (Рисунок 3-6).
Внимание! Не оставляйте разъем для блока питания открытым более 90 секунд, пока коммутатор работает.
Шаг 5 Вставьте и аккуратно втолкните новый блок питания в слот (см. Рисунок 3-6). При надлежащей
установке блоки питания мощностью 350 и 715 Вт находятся заподлицо с задней панелью
коммутатора (за исключением держателя кабеля питания). Модуль питания мощностью 1100 Вт
выступает на 3,8 см от задней панели коммутатора.

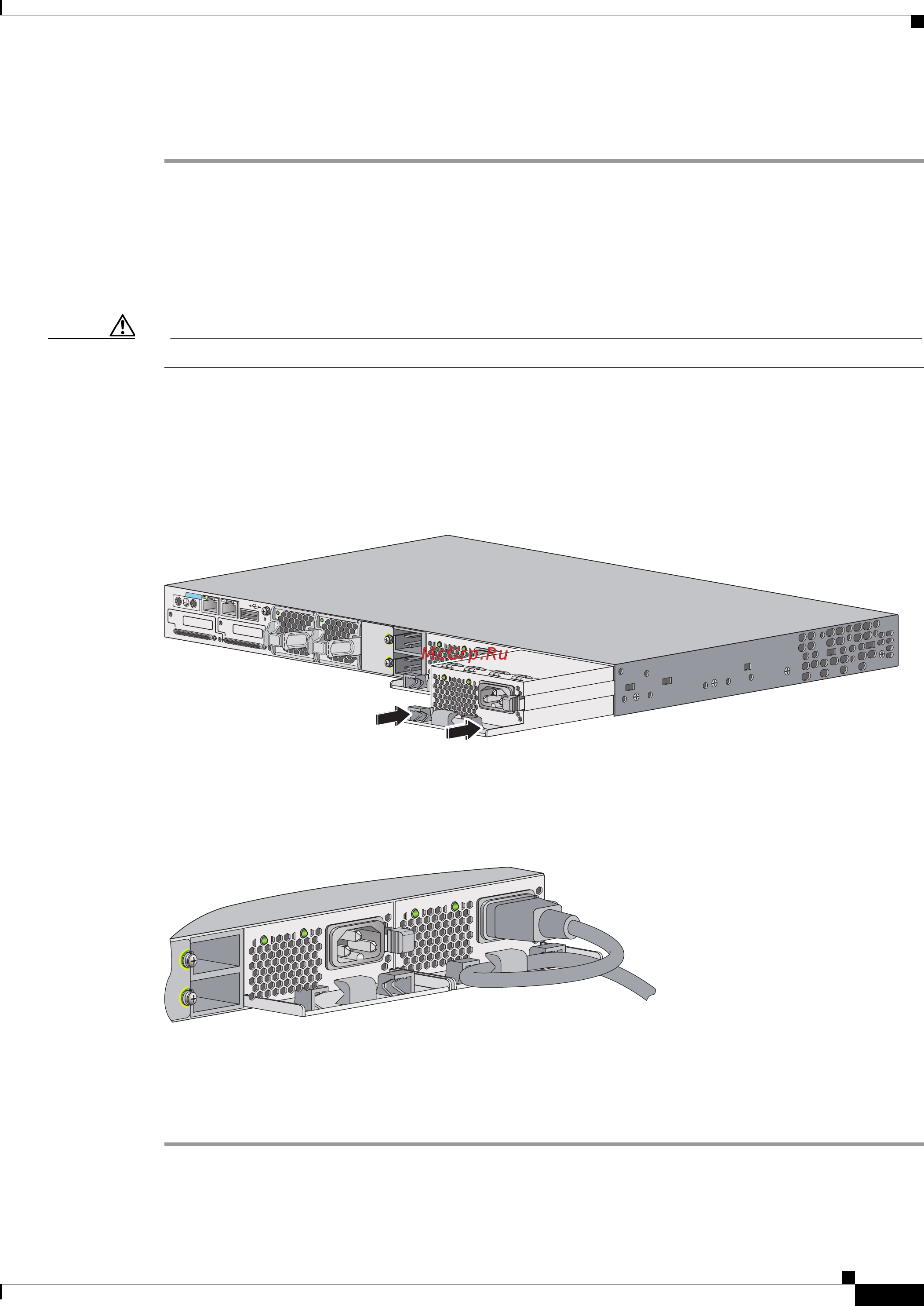

Рисунок 3-6 Установка блока питания переменного тока в коммутатор
Шаг 6
(Необязательно) Сверните кабель питания петлей и вставьте ее в держатель кабеля питания
(Рисунок 3-7).
Рисунок 3-7 Блок питания переменного тока с фиксатором кабеля питания
Шаг 7
Подключите кабель питания к блоку питания и к электрической розетке переменного тока.
Включите питание на блоке питания.
Шаг 8 Убедитесь, что индикаторы AC OK и PS OK блока питания горят зеленым цветом. Описание
индикаторов модуля блока питания см. в Таблица 1-19.
RES
E
T
CON
SOLE
STACK 1
STACK 2
S-PWR
XPS
A
U
X
A
C
OK
C3KX
-P
WR-715W
AC
PS
OK
S-PWR
253159
A
C
OK
C3KX
-P
WR
-715W
AC
PS
OK
253160
A
C
OK
C
3KX-PWR-715WAC
PS OK
A
C OK
C3KX-PWR-715WAC
PS OK
