Cisco ws-c3750x-24t-l [77/118] Установка источника питания постоянного тока на коммутаторе
![Cisco ws-c3750x-24t-l [77/118] Установка источника питания постоянного тока на коммутаторе](/views2/1217440/page77/bg4d.png)
3-11
Руководство по установке аппаратного обеспечения коммутаторов Cisco Catalyst 3750-X и 3560-X
OL-19593-03
Глава 3 Установка блока питания и вентиляторного модуля
Установка источника питания постоянного тока

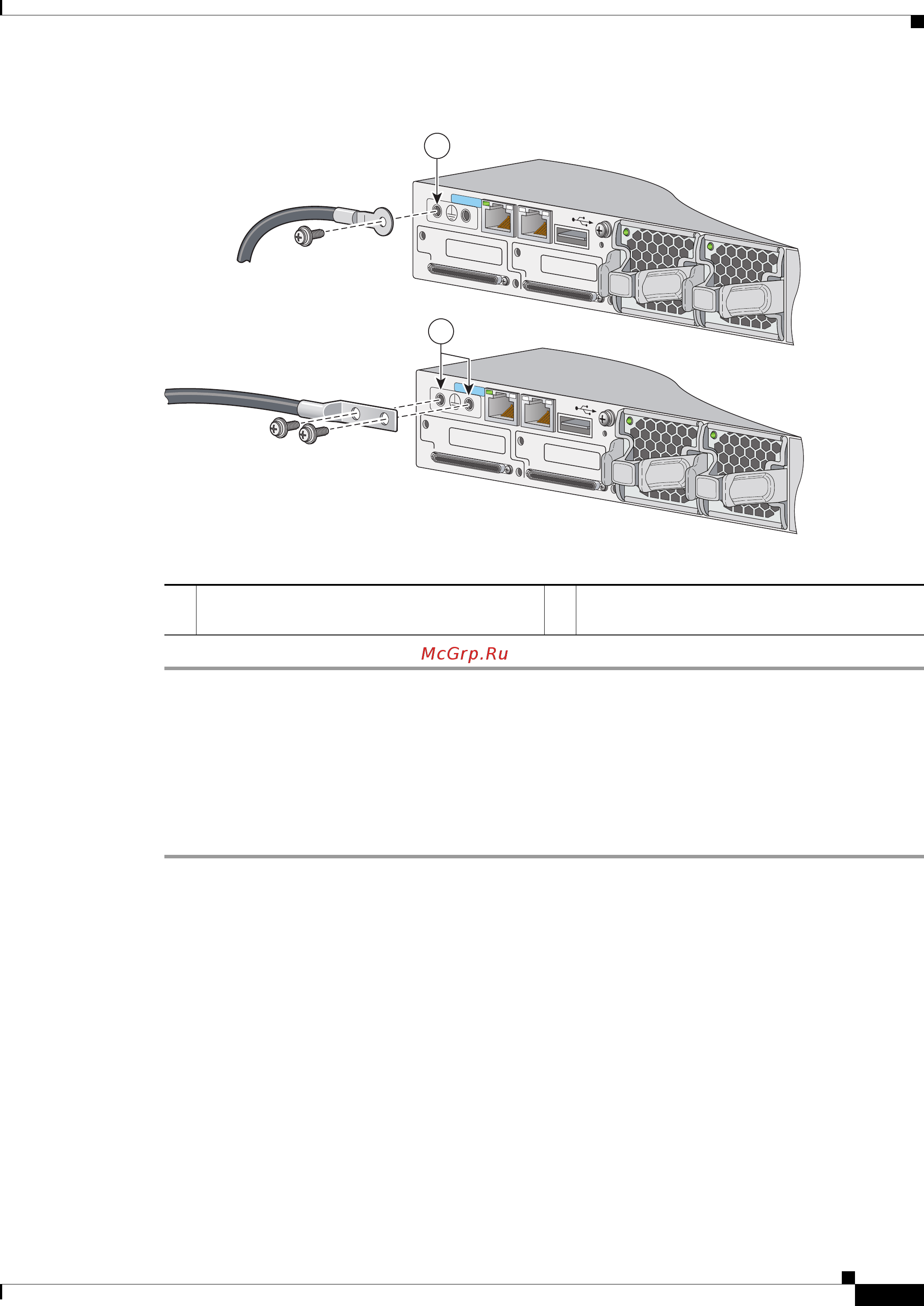

Рисунок 3-10 Крепление клеммы заземления с проводом
Установка источника питания постоянного тока на
коммутаторе
См. Инструкции по установке, стр.3-5.
Шаг 1 Отключите питание постоянного тока. Чтобы питание было надежно отключено, переведите
прерыватели цепи в положение OFF («Откл.») и заклейте их выключатели липкой лентой в
положении OFF («Откл.»).
Шаг 2 Снимите пластиковую защитную крышку с клеммной колодки источника питания (Рисунок 3-4).
Если не выполняется замена имеющегося источника питания постоянного тока, перейдите к
Шаг 5.
Шаг 3 C помощью отвертки с крестообразным наконечником №2 отсоедините провода питания
постоянного тока от клемм питания.
Шаг 4 Нажмите на защелку справа на модуле питания в направлении внутрь и извлеките источник
питания.
Шаг 5 Вставьте источник питания в слот и аккуратно надавите на него, чтобы вставить полностью
(Рисунок 3-11). При правильной установке источник питания постоянного тока (за исключением
рукоятки) находится вровень с задней панелью коммутатора.
1 Винт и кольцевая клемма для однофазного
заземления
2 Адаптер и клемма с двумя отверстиями для
двухфазного заземления
RESET
CONSOLE
STACK 1
STACK 2
AUX
RESET
CONSOLE
STACK 1
STACK 2
AUX
253161
2
1
