1-11
Руководство по установке аппаратного обеспечения коммутаторов Cisco Catalyst 3750-X и 3560-X
OL-19593-03
Глава 1 Обзор продукта
Описание передней панели
Дополнительные сведения о SFP-модулях см. в документации по SFP-модулям и в разделе Раздел
«Установ ка модулей SFP и SFP+» на стр.2-25. Характеристики кабеля см. в Приложение B,
«Технические характеристики разъемов и кабелей».
Коммутатор Catalyst 3560-X поддерживает соединительный кабель SFP (CAB-SFP-50CM) —
полуметровый, медный, пассивный кабель с разъемами SFP на обоих концах. Этот кабель
используется только с портами 1-Gigabit Ethernet SFP для каскадного подключения
двух
коммутаторов Catalyst 3560-X.
Индикаторы
Индикаторы коммутатора можно использовать для контроля работы коммутатора и его
характеристик. Рисунок 1-3 показывает индикаторы коммутатора Catalyst 3750-X и кнопку Mode,
которая служит для выбора режима порта.

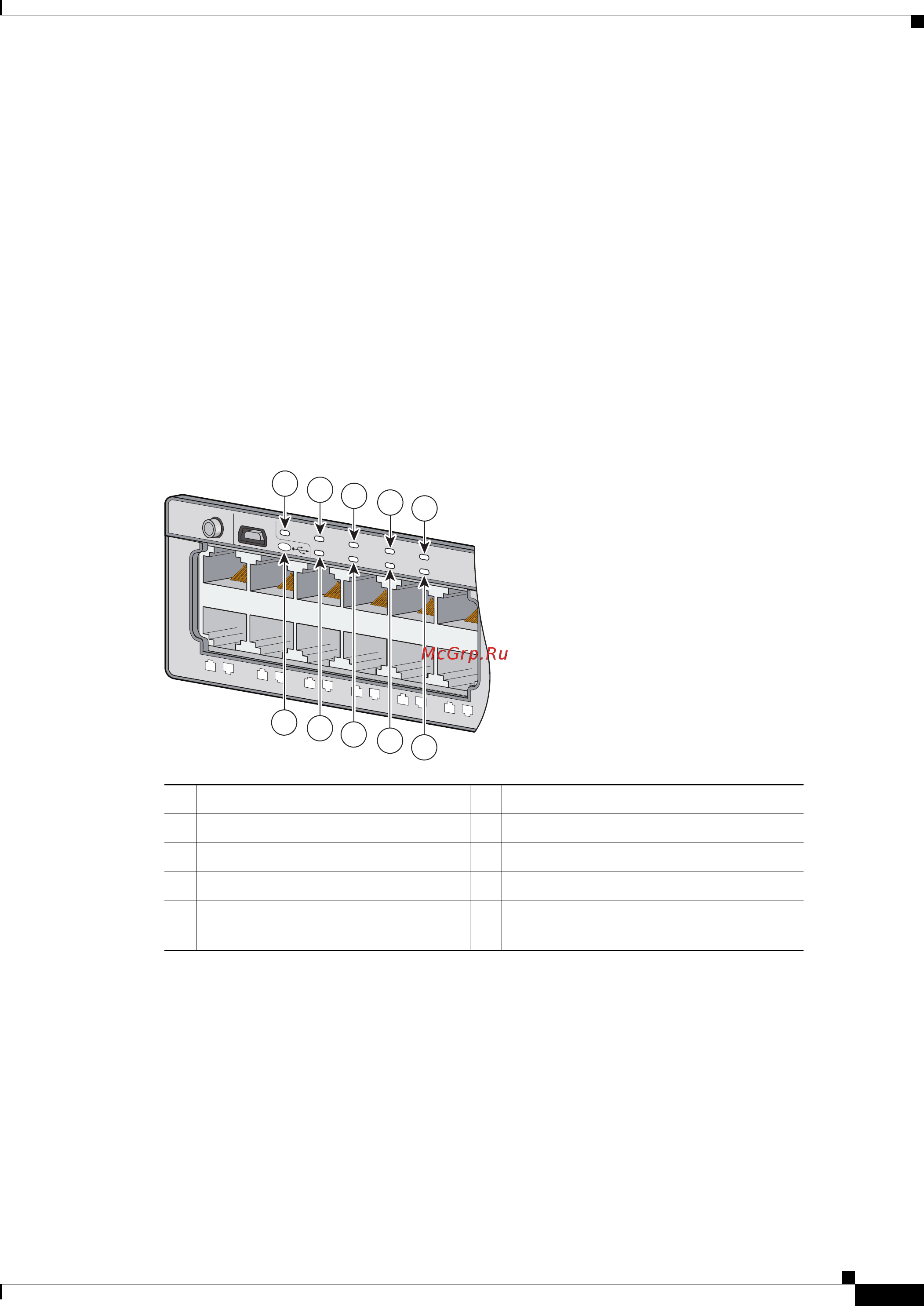

Рисунок 1-3 Индикаторы на передней панели коммутатора
1 Индикатор системы 6 Индикатор консольного порта USB
2 Индикатор XPS
1
1. XPS = расширяемая система питания.
7 Индикатор S-PWR (StackPower)
2
3 Индикатор состояния 8 Главный индикатор
2
2. Только для коммутаторов Catalyst 3750-X.
4 Индикатор скорости 9 Индикатор стека
2
5 Индикатор дуплексного режима 1
0
Индикатор PoE
3
3. Только для коммутаторов с портами PoE+or UPOE.
SYST
XPS
STAT
SPEED
DUPLX
PoE
STACK
MAST
S-PWR
MODE
CONSOLE
1
2
3
4
5
6
7
8
9
10
11
12
EN
1
251962
7
5
4
3
2
8
9
10
6
