2-21
Руководство по установке аппаратного обеспечения коммутаторов Cisco Catalyst 3750-X и 3560-X
OL-19593-03
Глава 2 Установка коммутатора
Подключение к портам StackWise (коммутаторы Catalyst 3750-X)
Подключение к портам StackWise (коммутаторы
Catalyst 3750-X)
Перед подключением кабелей StackWise ознакомьтесь с Раздел «Планирование стека данных
коммутатора (коммутаторы Catalyst 3750-X)» на стр.2-5. Для подключения коммутаторов
используйте только одобренные корпорацией Cisco кабели StackWise.
Шаг 1 Снимите пылезащитные чехлы с кабелей StackWise и портов StackWise и сохраните их для
использования в дальнейшем.
Шаг 2 При помощи окошка в кабеле StackWise выровняйте разъем. Подключите его к порту StackWise
на задней панели коммутатора (Рисунок 2-19). При помощи динамометрической отвертки с
храповым механизмом затяните винты фиксатора с усилием 0,56 Н/м. (80 дюйм-унций).
Шаг 3 Вставьте другой конец кабеля в разъем другого коммутатора и затяните фиксирующие винты с
усилием 0,56Н·м (80 дюйм-унций). Не затягивайте винты слишком сильно.

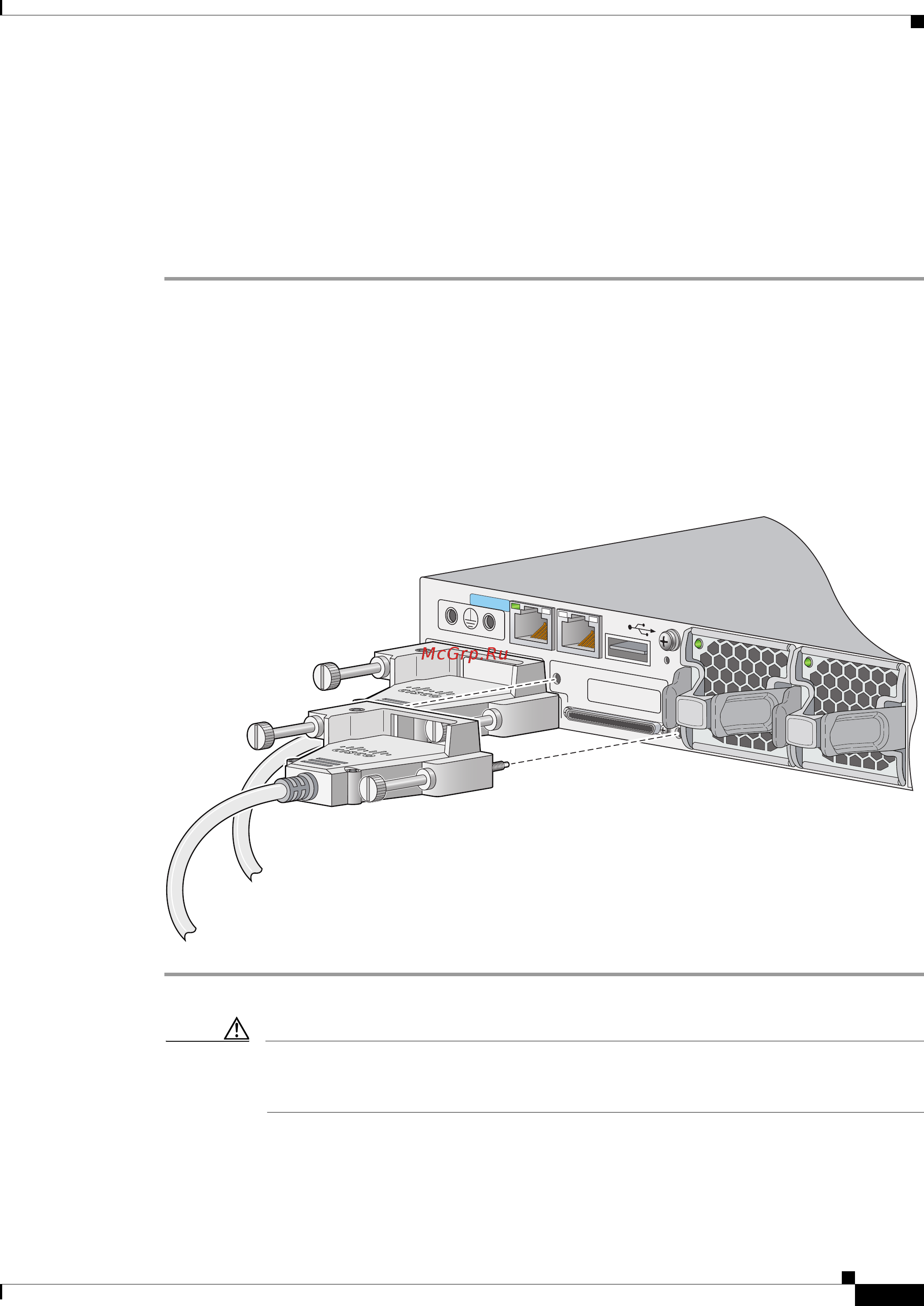

Рисунок 2-19 Подключение кабеля StackWise в порт StackWise
Внимание! Многократное отсоединение и подсоединение кабеля StackWise может сократить его
срок эксплуатации. Отсоединяйте и подсоединяйте кабель только в случае крайней
необходимости.
Если требуется извлечь кабель StackWise из разъема, полностью открутите соответствующие
винты. Когда разъемы не используются, замените пылезащитные крышки.
RESET
CONSOLE
STACK 1
STACK 2
AUX
253210
